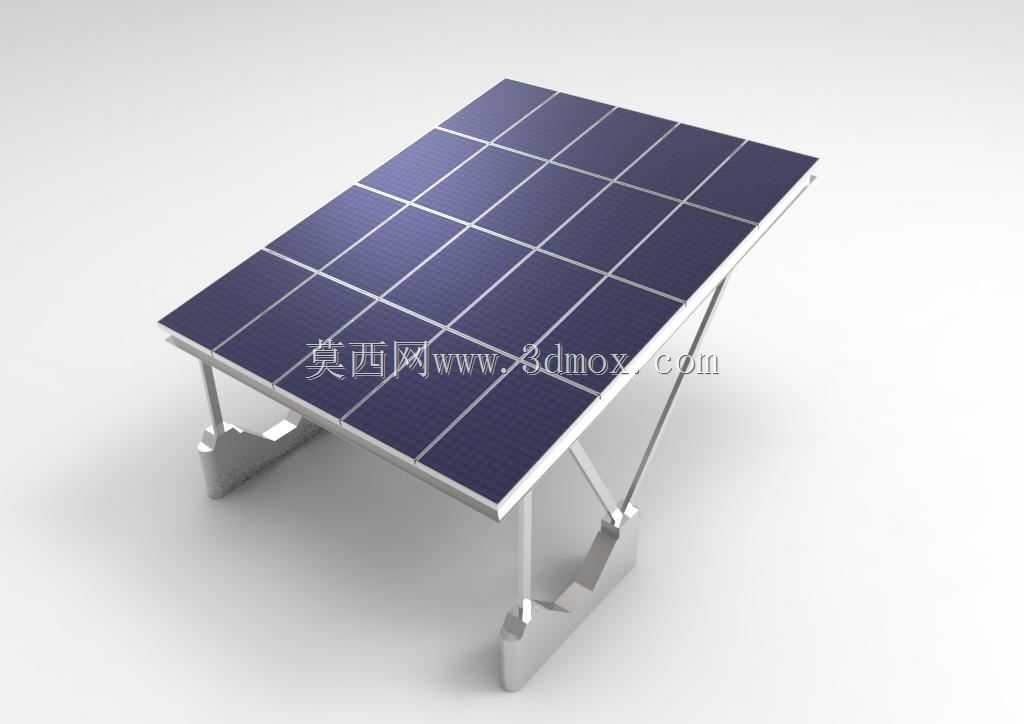

带光伏供电模块的户外停车遮阳棚结构

这类带太阳能电池板的车库结构，目前在商用园区地面停车场、住宅小区露天车位、景区配套停车区的应用占比逐年提升，核心是在满足车辆停放遮阳挡雨基础需求的同时，利用车位上方的闲置空间铺设光伏组件，将太阳能转化为电能，可就近接入园区低压配电系统，供给停车场照明、充电桩、道闸设备用电，也可余电并网实现空间的复合利用，不用额外占用地面土地资源铺设光伏阵列。从结构设计逻辑来看，整个棚体采用斜置单坡布局，光伏板安装面保持固定倾角，适配大部分中纬度地区的太阳高度角，保证全年日均受光时长处于较高区间，组件排布完全覆盖车位正上方区域，边缘超出车位轮廓一定距离，避免夏季低角度阳光斜射进车内导致车内温度过高，同时雨天可引导雨水顺着坡面流向棚体后侧排水槽，不会在车位入口处形成积水带影响人员上下车。支撑结构采用两侧斜撑加立柱的组合形式，底部设置加重式固定支座，采用Fischer锚栓与混凝土地面做刚性连接，无需做大面积地埋基础，安装时对原有地面破坏程度小，后期如果需要调整车位布局也可快速拆卸移位，斜撑杆件与主立柱之间采用三角稳定结构，可抵御常规地区的大风荷载，组件边框与支撑檩条之间采用压块固定，预留了足够的热胀冷缩间隙，避免夏季高温时组件膨胀挤压出现隐裂问题。安装边界方面，单车位款棚体净宽度适配常规家用轿车、SUV的车身宽度，内部净空高度满足普通乘用车停放要求，不会出现车顶剐蹭组件下沿的问题，棚体前后进深完全覆盖整车长度，车头车尾都能处于遮蔽范围内，光伏组件的接线端统一汇集到棚体后侧的走线槽内，沿立柱内部空腔引下至地面配电端，全程线缆无外露，避免长期日晒雨淋出现绝缘层老化破损的问题。结构设计时还考虑了后期运维的便利性，组件下沿距离地面留有足够的操作空间，运维人员可直接站在地面完成组件表面清洁、接线端子检查等常规作业，不需要借助大型登高设备，降低后期运维成本。支撑构件全部采用标准化型材制作，所有连接点位都采用通用紧固件装配，生产时可批量预制构件，现场仅需按装配流程拧紧紧固件即可完成安装，大幅缩短现场施工周期，也降低了现场焊接、切割作业带来的施工安全风险。
