方形端盖拉杆式气动气缸结构设计

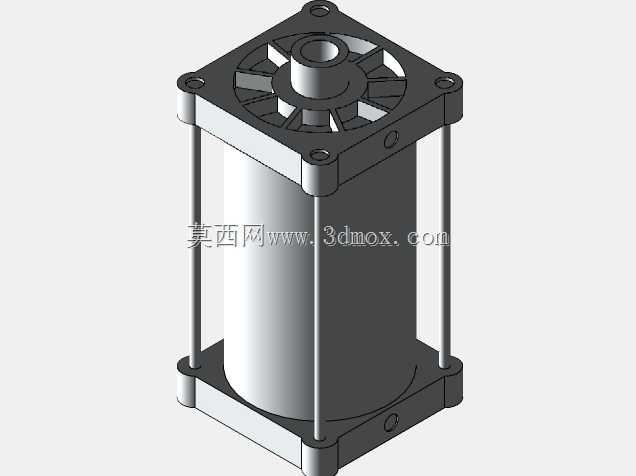

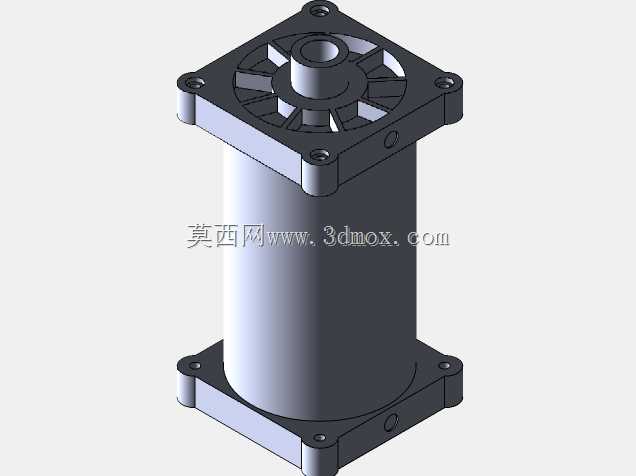

这款拉杆式方形气缸的结构设计，首先要匹配自动化产线里常见的工位推拉、压紧、顶升这类执行需求，在3C电子组装、轻工包装、五金件加工的工装夹具里，这类气缸的使用占比不低，相比圆形气缸，方形端盖的安装定位更方便，不需要额外做防转结构，直接靠端盖的安装孔就能锁定缸体周向位置，适配很多安装空间受限、不允许缸体转动的工位。从结构设计逻辑来看，两端方形端盖靠四根周向均匀分布的拉杆锁紧，把缸筒夹在两端端盖之间，这种结构的优势是加工难度低，缸筒不需要加工外螺纹或者端盖卡簧槽，只需要保证端面的平面度和内径的尺寸精度即可，后期维护拆解也很方便，松开拉杆螺母就能更换内部的活塞密封圈，不需要做破坏性拆解。端盖上预留的安装孔是通孔设计，既可以从端盖外侧穿螺栓固定在设备安装板上，也可以从安装板侧穿螺栓反向锁紧，适配正装、反装两种安装场景，端盖中心的活塞杆伸出孔做了同轴度公差约束，保证活塞杆伸出的时候不会出现偏磨，延长密封圈的使用寿命。设计的时候特意把活塞杆的连接结构做了可适配调整的空间，用户可以根据自己的实际安装需求搭配不同的接头，不管是外螺纹连接、浮动接头连接还是鱼眼接头连接，都能匹配对应的安装尺寸，缸体的外形边界做了规整化处理，四个角的安装孔中心距做了统一的尺寸约束，方便选型的时候直接匹配现有安装位，不需要额外做转接板。缸体内部的活塞、缓冲结构都做了集成化设计，端盖上的通风口位置预留了标准管螺纹接口，可以直接对接常用的气动快插接头，不需要额外做转接。在实际设备选型的时候，这类气缸的安装边界很清晰，方形的外形方便在密集排布的阀岛、工装组件之间预留安装间隙，不会因为圆形缸体的弧面导致空间浪费，四根拉杆的分布位置避开了端盖的气路通道，不会出现漏气或者结构干涉的问题，端盖外侧的结构也预留了磁性开关的安装槽位，可以直接加装磁感应开关来检测活塞的伸出、缩回位置，不需要额外做开关安装支架，减少现场安装的加工工作量。整个装配结构的配合公差都按照气动元件的常规行业标准设定，缸筒内壁的粗糙度满足活塞密封圈的滑动要求，端盖和缸筒的接触面预留了密封圈的安装槽位，保证工作气压下的密封性能，活塞杆的表面做了硬化处理，避免频繁往复运动的时候出现表面划伤，导致密封失效。
