苏格兰风格教学用蒸汽机结构拆解展示

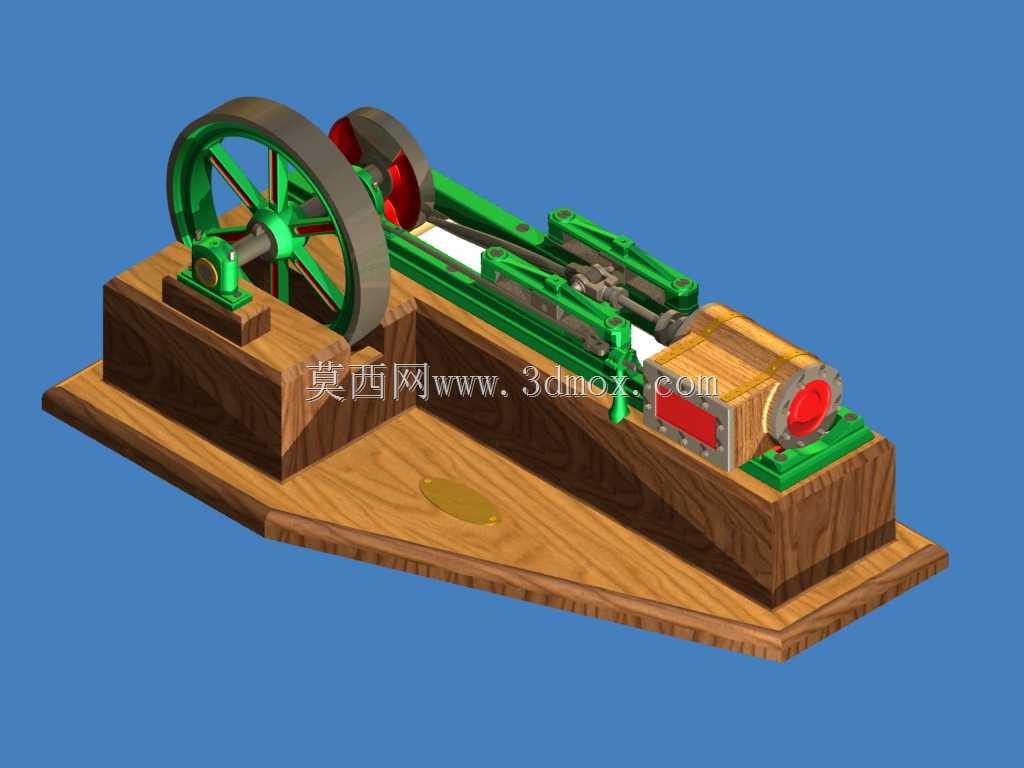

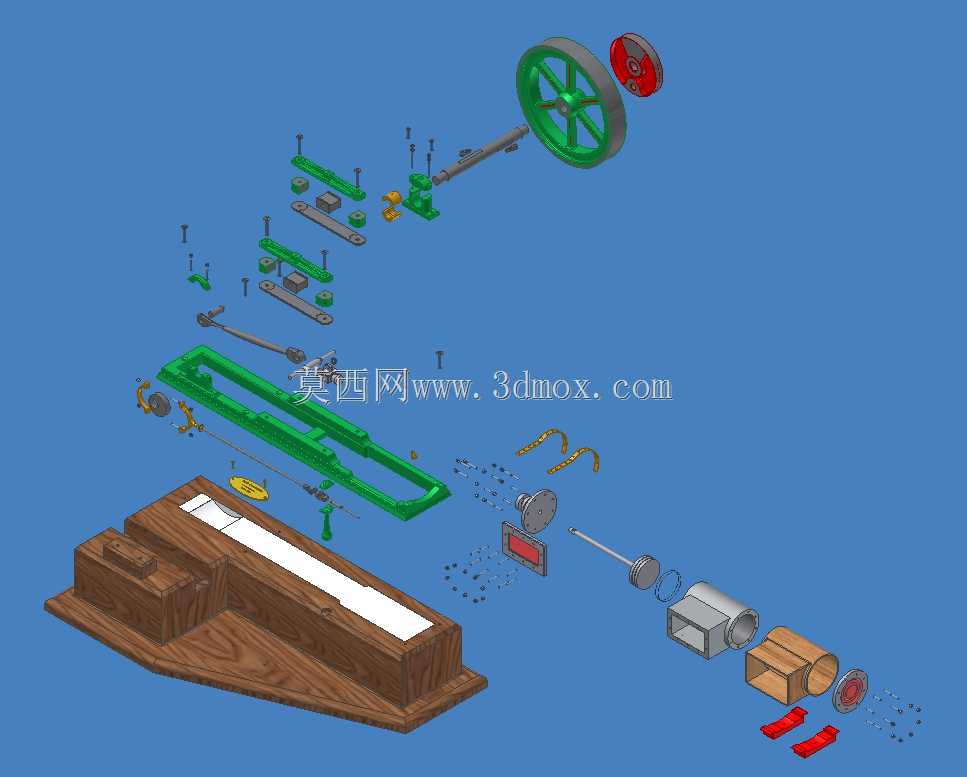

这套蒸汽机结构模型可直接用于机械原理课程的具象化教学场景，能帮学习者快速理解往复式动力机械的能量转换逻辑，拆解状态下的零件排布可清晰呈现各部件的装配关系，避免传统二维图纸难以表达的空间干涉认知偏差。从实际功能来看，该模型完整复现了小型蒸汽机的核心工作链路：蒸汽输入腔体后推动活塞做往复直线运动，通过曲柄连杆机构将直线动作转化为飞轮的旋转运动，飞轮自带的配重结构可储存转动惯量，抵消活塞往复运动的死点冲击，保证动力输出的平顺性，整套传动链路没有冗余结构，完全贴合早期小型固定式蒸汽机的功能逻辑。设计过程中优先考虑了教学展示的便利性，所有零件采用爆炸视图排布时，各部件的装配顺序一目了然：木质基座作为整套设备的安装承载基准，预留了气缸安装位、传动机构导向槽以及飞轮轴的支撑座，安装时无需额外制作适配工装，按照爆炸图的对应位置即可完成总装；气缸组件采用分体式结构设计，缸体、端盖、活塞、密封件的配合边界清晰，学习者可直观观察到蒸汽密封的结构设计要点，连杆与活塞、曲柄的连接位置均采用铰接结构，预留了合理的活动间隙，既保证运动过程无卡滞，也不会因间隙过大出现传动精度丢失的问题。从安装边界来看，整套模型的基座采用仿木质纹理的一体化结构，底部为平整安装面，可直接放置于实验台或展示架上，无需额外的固定连接件；飞轮组件的旋转半径经过核算，转动时不会超出基座的边缘范围，避免运动过程中与周边物体发生碰撞；所有管路连接件的走向均沿基座表面排布，没有悬空的脆弱结构，搬运或展示过程中不易出现零件弯折损坏。这套模型的结构比例完全参照真实小型蒸汽机等比例缩放，各传动部件的尺寸配合符合机械设计的公差要求，比如活塞与缸体的配合间隙、连杆铰接处的轴孔公差、飞轮轴与支撑座的同轴度要求，都能给学习者传递真实的机械设计配合逻辑，而非仅做外形示意的玩具类模型。拆解状态下可清晰区分固定件与运动件：绿色的机架、导轨类零件为固定承载部件，金属色的活塞、连杆、曲轴为运动传动部件，红色的密封件、端盖为功能辅助部件，不同颜色的区分也能帮助初学者快速识别零件功能，降低机械原理的学习门槛。
