显微CT重建开孔聚氨酯泡沫多孔结构

　　在多孔材料性能验证、缓冲结构仿真、吸能组件选型的工程场景中，这类基于显微CT逆向重建的泡沫结构模型，是连接材料微观形貌与宏观力学性能仿真的核心载体。不同于常规简化的规则孔隙建模方式，该结构完全复刻真实开孔聚氨酯泡沫的三维连通脉络，所有筋络的走向、孔隙的连通形态、筋条截面的不规则变化，都和实体样本保持一致，能为有限元分析提供最贴近真实材料的几何输入，避免规则化建模带来的仿真结果偏差。

　　从实际工程用途来看，这类模型可直接用于缓冲衬垫的吸能特性仿真，在包装防护、车辆内饰吸能、运动防护装备结构开发环节，工程师可通过该模型模拟不同压缩速率下的孔隙坍塌过程、应力传递路径，精准计算材料的平台应力、吸能效率等核心参数，无需反复制作实体样件开展压缩试验，大幅缩短材料选型与结构优化的周期。同时在过滤材料的流阻仿真、吸音材料的声学性能模拟场景中，该模型的连通孔隙结构能真实还原流体穿过孔隙的流道变化、声波在孔隙内的反射损耗路径，为过滤精度设计、吸音系数调校提供可靠的几何依据。

　　该结构的设计思路完全遵循逆向工程的写实原则，没有对原始CT扫描数据做过度的平滑简化，保留了泡沫成型过程中自然形成的筋条粗细变化、孔隙边缘的不规则轮廓，甚至筋条表面的微小凹凸特征都得到还原。建模过程中先对连续切片的CT图像做阈值分割，区分固体骨架与孔隙区域，再通过三维重构生成连续的网格结构，后续对非关键的孤立噪点做几何清理，但不改动主体骨架的拓扑关系，确保结构的连通性与真实样本完全匹配。

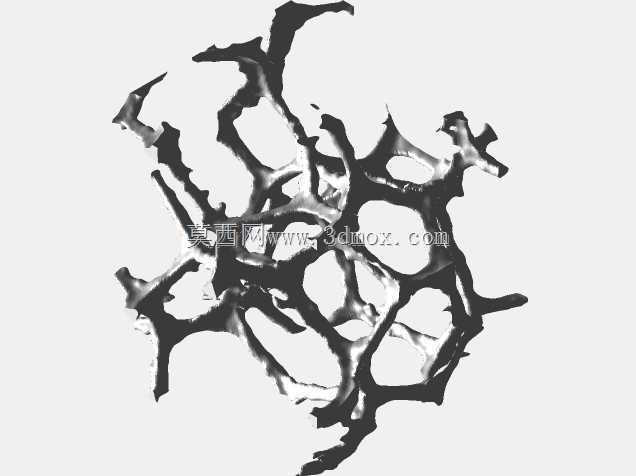

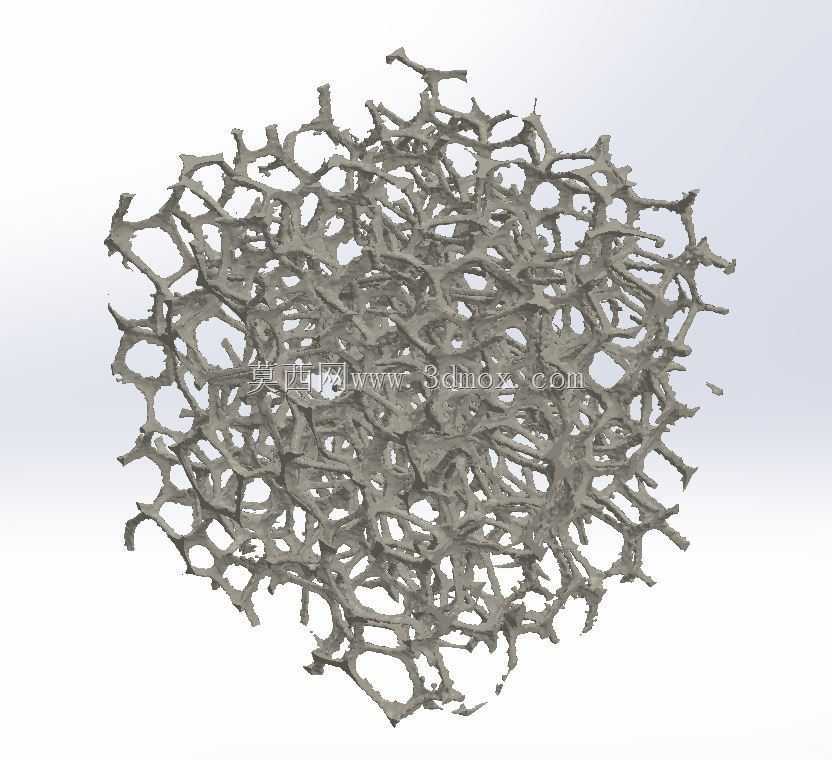

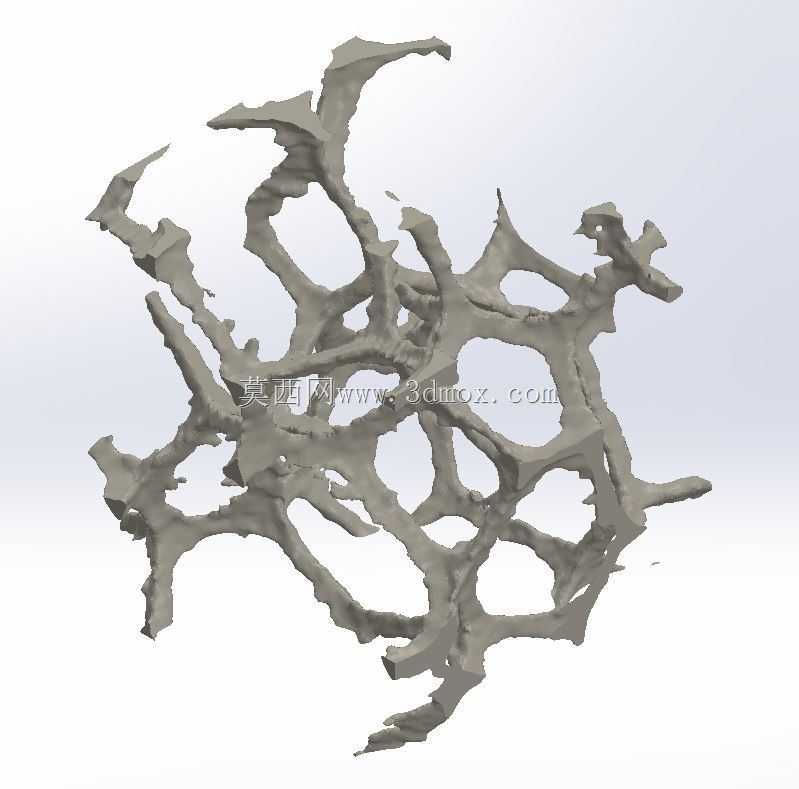

　　尺寸边界方面，当前展示的主体结构对应3mm见方的实体样本，其中主成像区域对应1mm立方体的高分辨率扫描区间，所有筋条的直径范围、孔隙的平均孔径都和实体聚氨酯泡沫的参数一致，模型的外轮廓为自然截取的立方体边界，没有额外的安装定位结构，使用时可根据仿真需求直接截取不同大小的区域，或通过阵列拼接生成更大尺寸的泡沫块体模型，适配不同尺度的仿真计算需求。在做力学仿真时，可直接在模型的上下表面设置刚性压头，绑定泡沫的接触面即可开展压缩、冲击等工况的计算；做流体仿真时，可将固体骨架区域设置为壁面边界，在孔隙连通方向设置进出口条件，即可模拟流体穿过多孔结构的流动过程。

　　不同于传统的均质多孔材料模型，这种写实的微观结构模型能捕捉到泡沫受力时的局部应力集中现象，比如筋条连接处的应力峰值、薄弱筋条的率先屈曲变形，这些都是规则化建模无法模拟的细节，能帮助工程师更精准地预判泡沫材料的失效位置，优化泡沫的密度分布、筋条粗细配比，在满足缓冲吸能要求的前提下尽可能降低材料用量。在声学仿真场景中，不规则的孔隙壁面会让声波产生更多的漫反射，延长声波在孔隙内的传播路径，提升声能转化为热能的效率，这些特性都能通过该模型得到精准的计算结果，为吸音结构的厚度设计、孔隙率匹配提供数据支撑。
