汽车发动机活塞组剖切结构展示

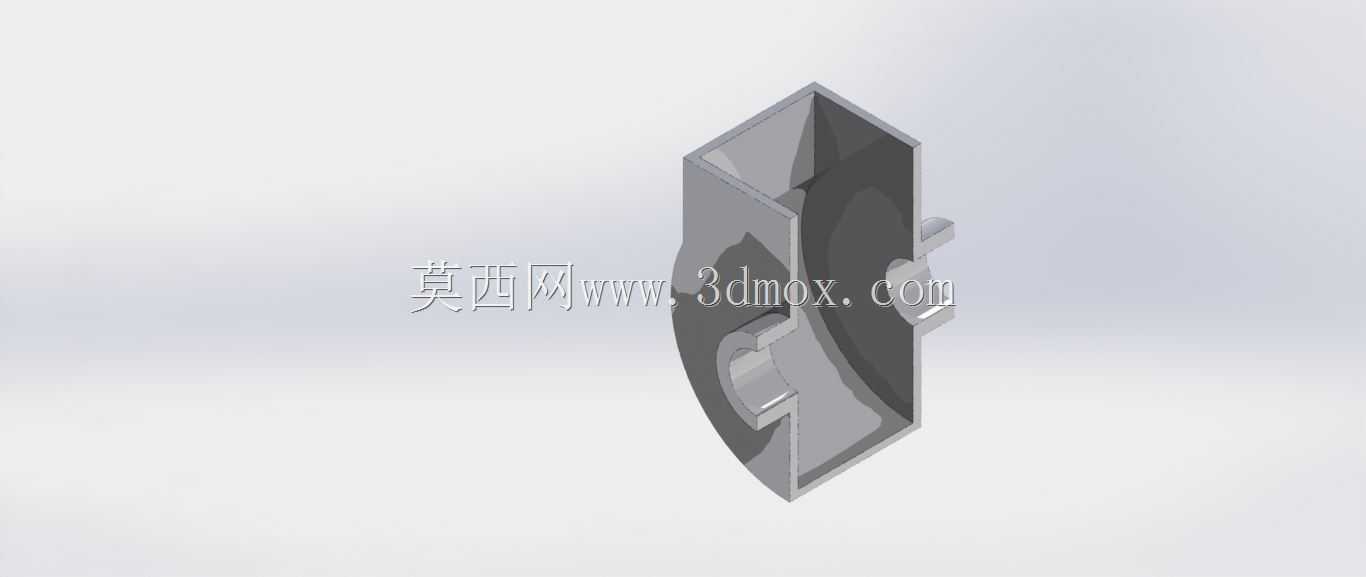

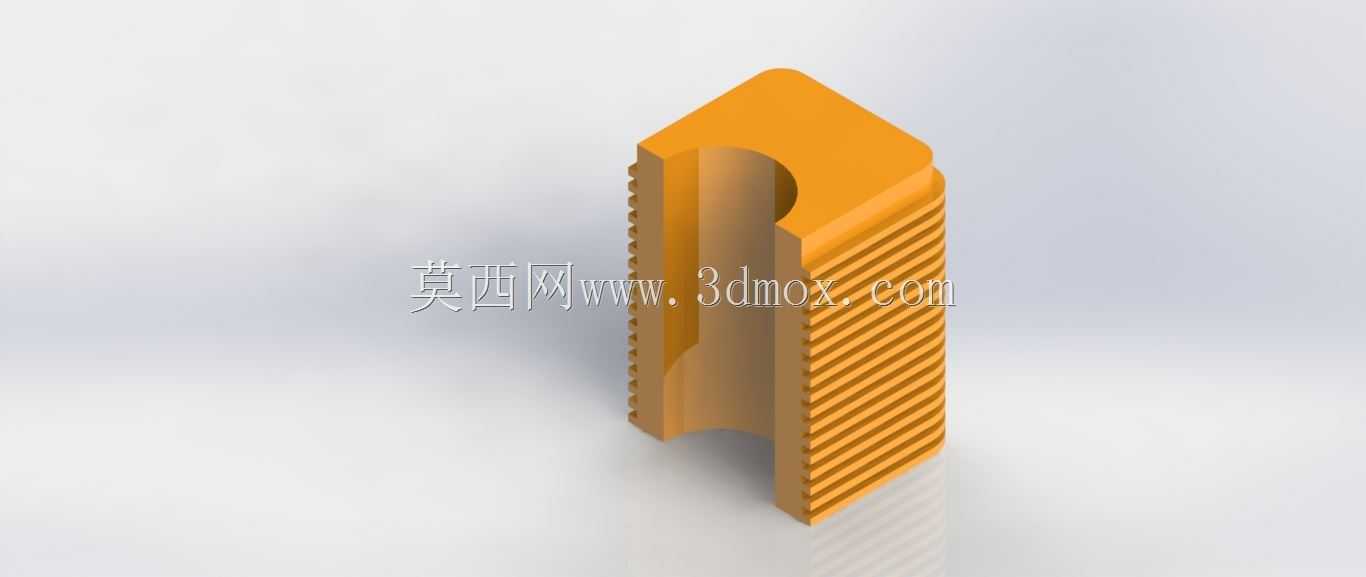

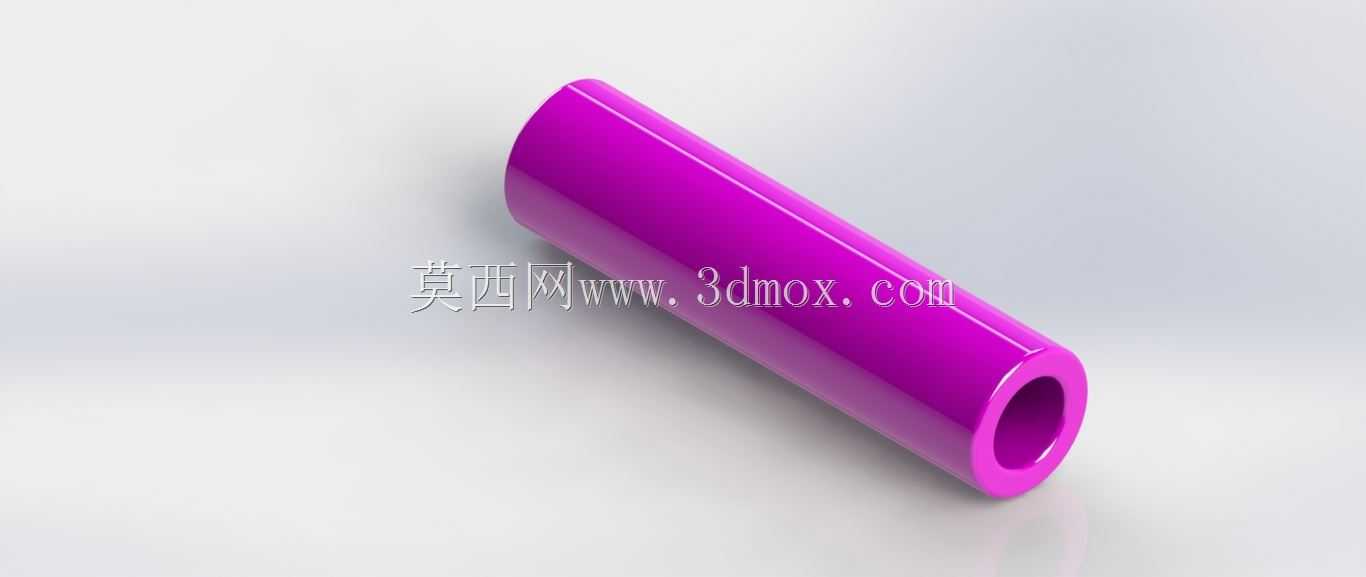

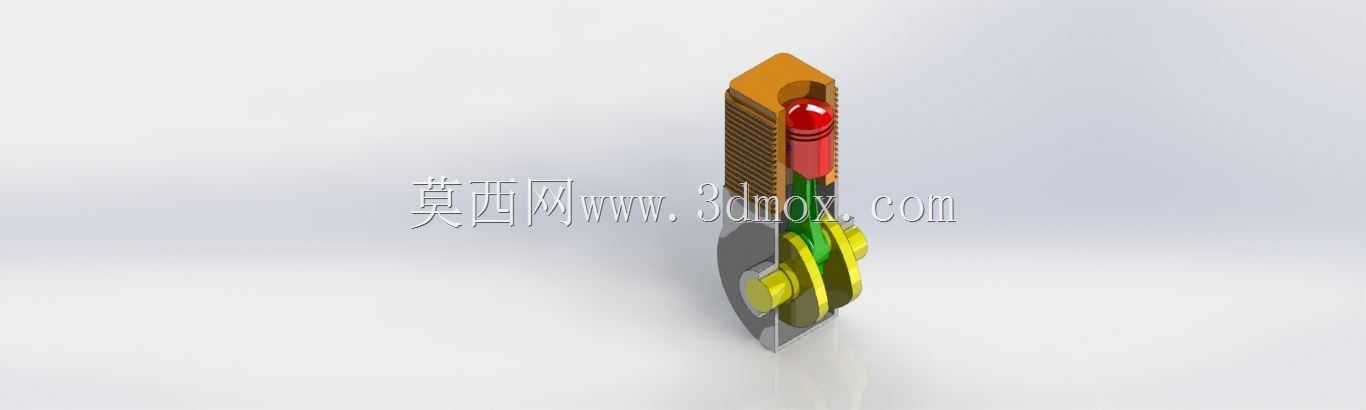

这套剖切结构主要面向内燃机研发、教学以及维修实训场景，日常在职业院校汽修专业的结构认知课堂、发动机生产企业的新品结构验证环节、售后维修的技术培训场景中都能用到，能让观察者无需拆解完整整机，就可以直观看到活塞组各部件的装配关系与运动配合逻辑。从实际功能来看，活塞组是内燃机动力转换的核心组件，承担着承接气缸内燃烧爆发压力、通过活塞销将作用力传递给连杆，最终带动曲轴旋转输出动力的作用，同时还要配合活塞环完成气缸密封、导热、刮油的核心功能，剖切处理后的结构可以清晰展现活塞头部的环槽布局、活塞销的连接方式、连杆小头的衬套配合、活塞裙部的导向结构这些平时被气缸壁遮挡的关键配合部位。设计思路上采用半剖处理方式，保留一侧完整的外部轮廓来呈现活塞与气缸壁的配合边界，另一侧沿活塞轴线做纵向剖切，逐层展现从活塞顶、火力岸、环带区、销座到连杆小头的内部结构，同时对不同功能的部件做了差异化的色彩区分，比如活塞环、活塞销、连杆衬套这些配合件采用不同的表面着色，方便快速识别各独立零件的装配层级，不会因为剖切导致结构辨识度下降。从安装边界来看，活塞的外径与气缸内径保持标准的配合间隙，剖切后可以直观看到活塞裙部的型线变化，这部分是为了适应热态下的膨胀变形，避免工作时出现拉缸故障；活塞销采用全浮式设计的配合结构也在剖切面中完整呈现，销座处的卡环安装槽、连杆小头的润滑油道位置都做了清晰的结构还原，连杆与活塞销的配合间隙、活塞环的开口错位布局这些影响发动机运行性能的细节，都通过剖切结构做了直观展示，能帮助结构设计人员快速核对活塞组的装配干涉问题，也能让初学者快速理解动力传递的完整路径。
