斯特林外燃式热机结构三维建模作品

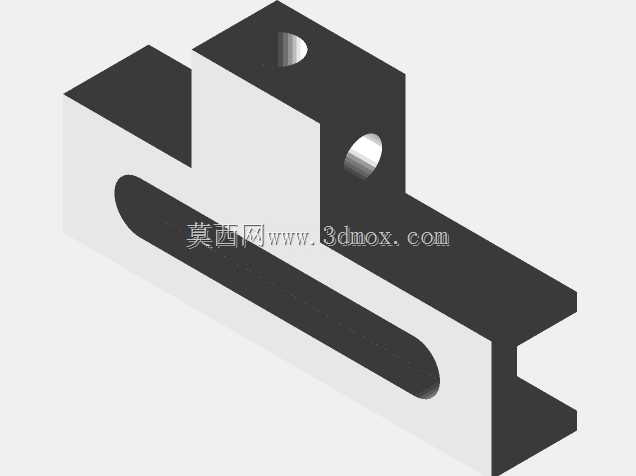

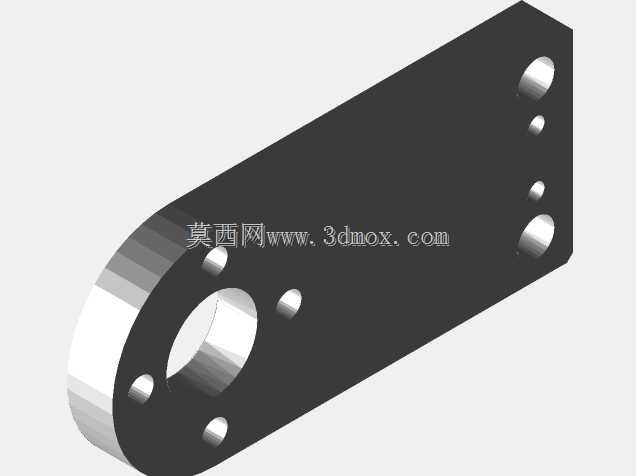

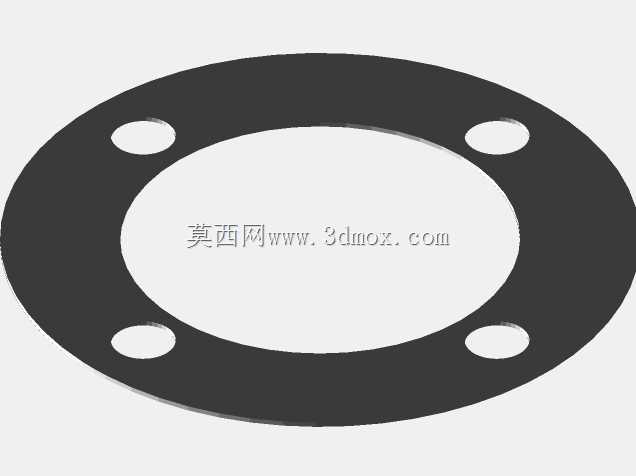

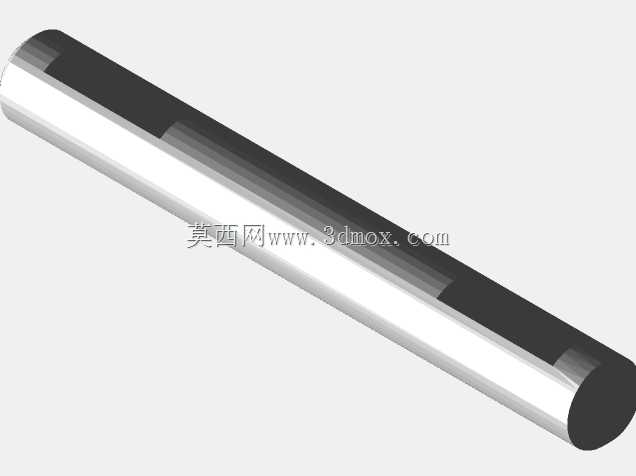

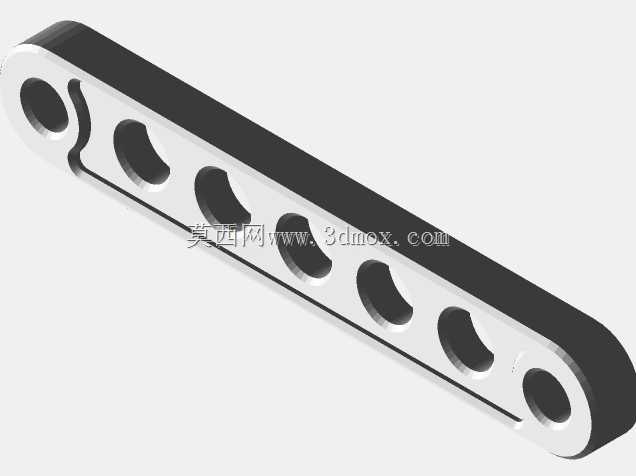

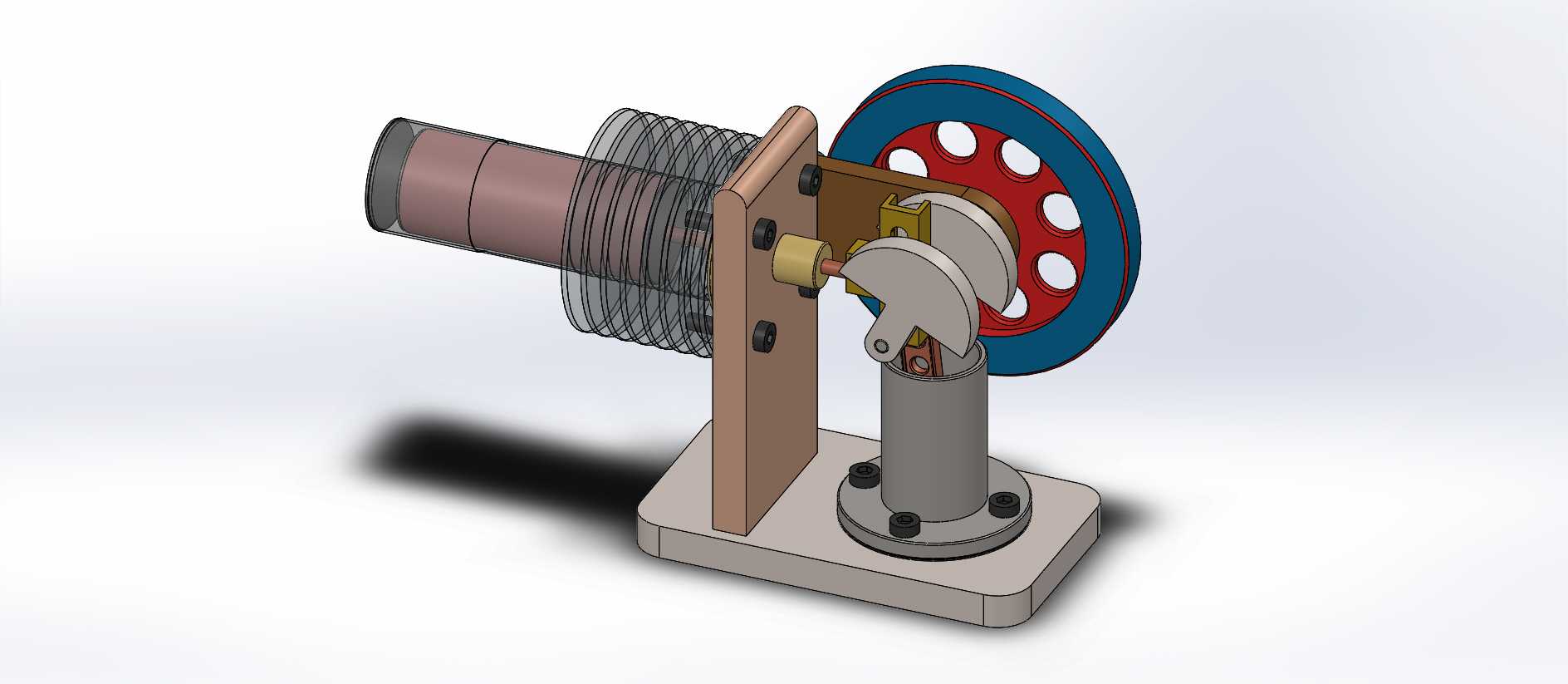

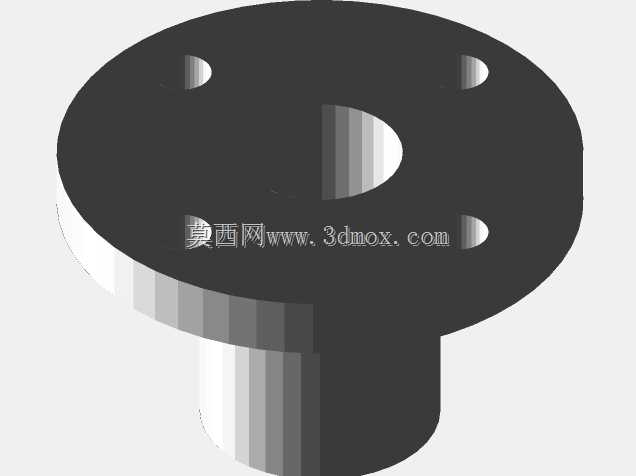

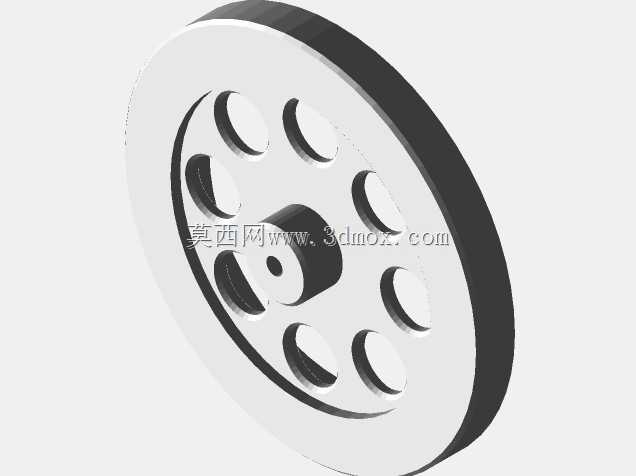

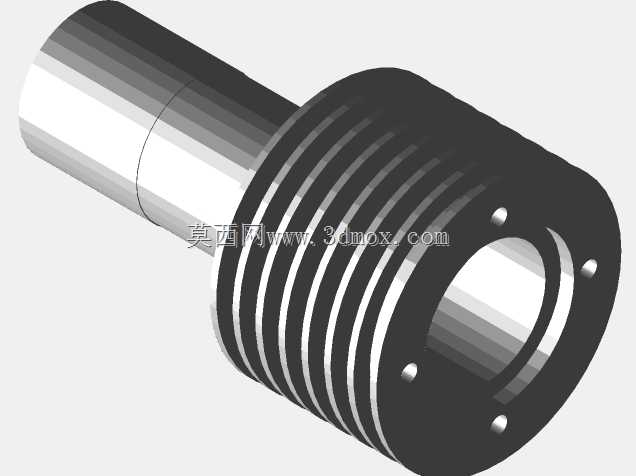

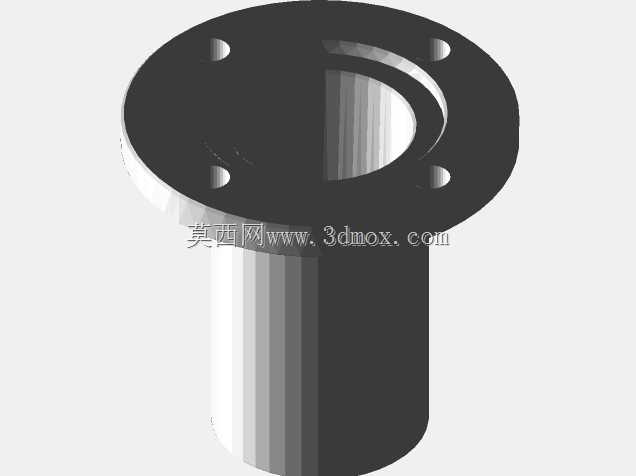

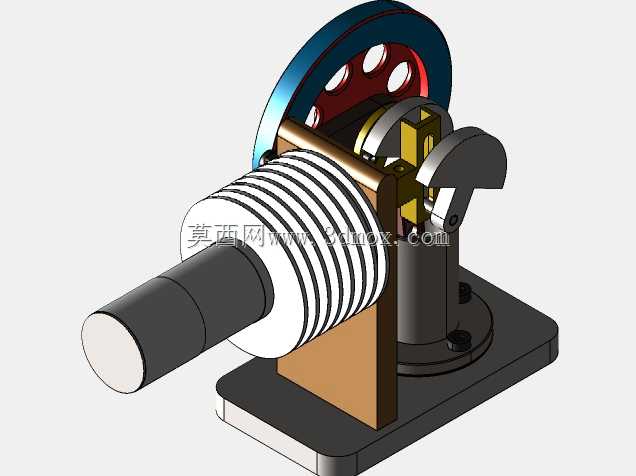

这套外燃式热机的结构设计，核心围绕闭式工质循环的做功逻辑展开，区别于传统内燃机的缸内燃烧模式，其依靠外部热源对缸内封闭工质进行持续加热，配合冷端散热结构形成稳定温差，推动工质在冷热腔室间周期性膨胀、压缩，最终通过曲柄连杆机构将活塞的往复直线运动转化为飞轮的旋转扭矩输出，可作为低功率分布式动力源应用在余热回收、小型科普教具、偏远区域低功耗供电等场景，适配对燃烧过程无缸内爆震要求、需适配多种热源（太阳能、生物质热、工业废热）的使用需求。从结构布局来看，整套装置采用立式支撑架构，矩形安装底板作为整机承载基准，所有功能部件均通过紧固件定位在底板上方，安装时只需保证底板与安装面的平面度误差不超过0.1mm，即可避免运转过程中出现额外的振动偏载。动力缸采用水平布置形式，缸体外侧集成了多层环形散热鳍片，作为冷端换热结构快速导出工质压缩过程中释放的热量，保证冷热端维持稳定的工作温差；与之垂直布置的置换缸负责驱动工质在冷热腔之间定向流动，两个运动部件的相位差通过曲柄轴上的偏心凸轮精准控制，匹配飞轮的转动惯量抵消往复运动的死点冲击，让整套机构运转过程更平顺。设计过程中重点校核了运动部件的干涉边界：活塞行程与连杆摆角的匹配经过反复迭代，避免连杆摆动过程中与支撑立板、缸体端面发生剐蹭；飞轮采用辐条式镂空结构，在保证足够转动惯量的前提下降低整机自重，轮缘与支撑立板之间预留了足够的安全间隙，防止运转过程中出现摩擦损耗。所有配合面的公差选取贴合实际装配需求：活塞与缸壁采用间隙配合，保证运动顺畅的同时减少工质泄漏；曲柄轴与支撑立板的轴承位采用过渡配合，保证转动精度的同时降低装配难度。整套结构没有复杂的电控元件，纯机械结构即可实现稳定的热力循环做功，拆解后可清晰展示外燃机的工作原理，既可以作为热力工程相关的教学演示载体，也能为小型低功率外燃动力装置的结构优化提供参考，建模过程中还原了所有零件的装配关系与运动逻辑，可直接用于运动仿真验证，直观观测不同温差下的机构运转状态。
