环境照明用直插式发光二极管结构设计

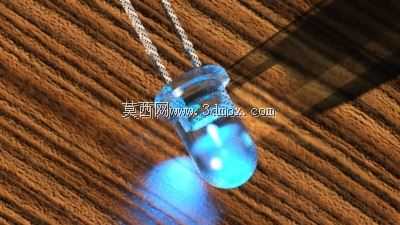

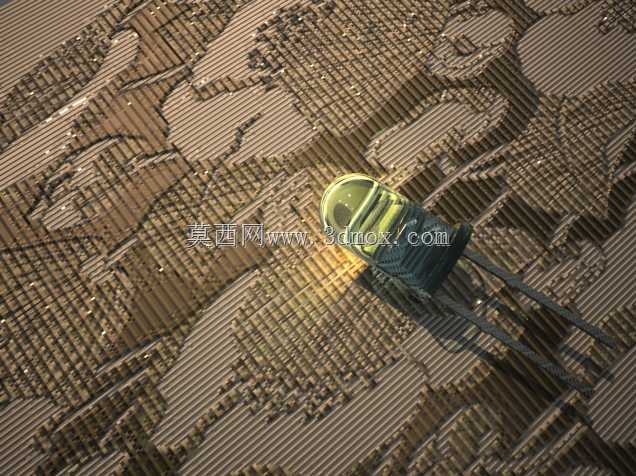

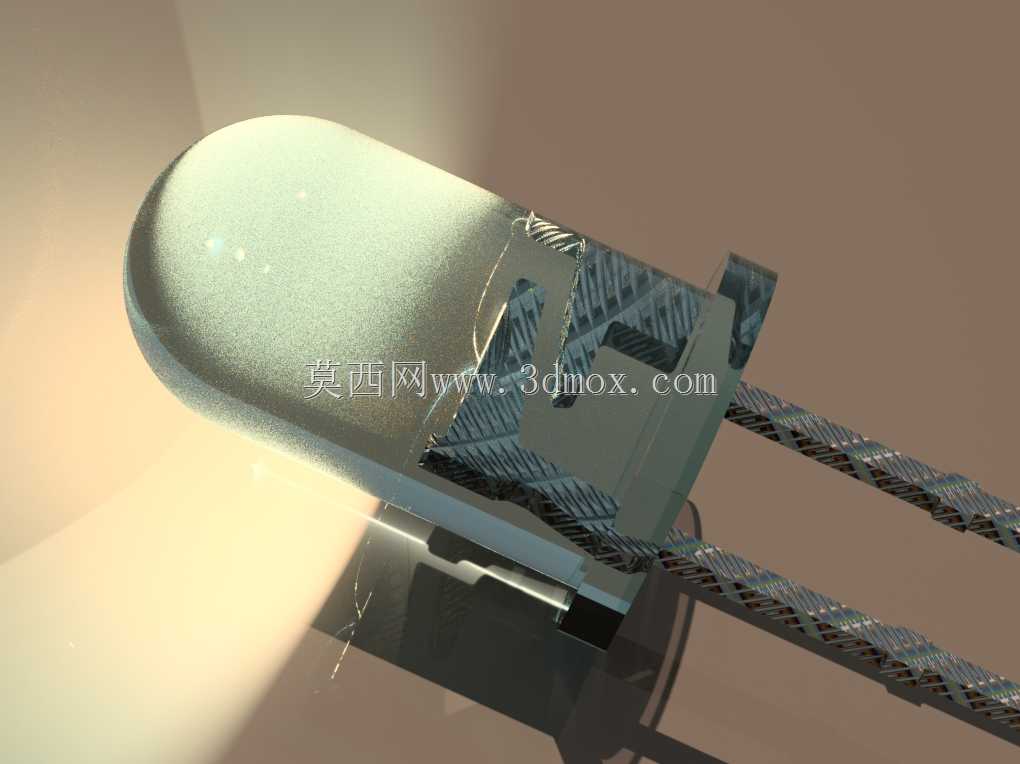

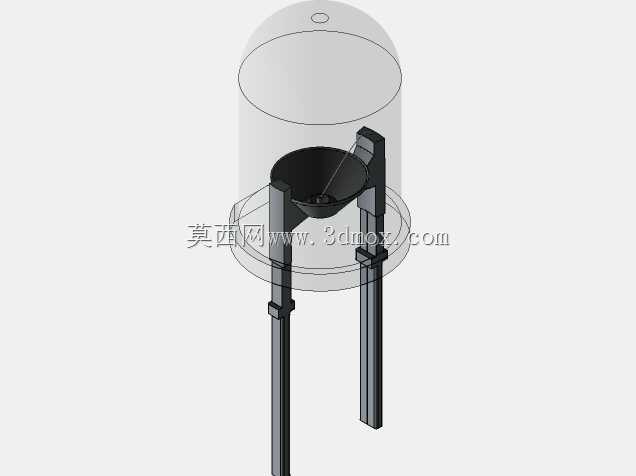

这款直插式发光元件的设计，最初是面向工业控制柜内部局部照明、小型设备状态指示、民用辅助照明这类场景做的结构适配，建模过程中优先考虑了实际装配时的公差配合问题，没有做过度的外观修饰，所有结构特征都围绕量产装配、长期使用的可靠性展开。从功能层面看，该元件通过半导体PN结的电致发光效应实现光输出，环氧封装体一方面承担内部芯片、键合引线的机械防护作用，避免装配过程中引脚受力拉扯损伤内部连接，另一方面通过封装材料的透光率调配，实现光线的均匀漫射，减少直射眩光，适配近距离照明的使用需求。设计时特意将发光面做了微弧面处理，相比平面封装的同规格元件，出光角度可以覆盖120度范围，在设备内部安装时不需要额外增加导光结构，就能照亮周边的接线端子、操作标识区域，减少配套零件的数量。引脚部分采用标准间距设计，适配通用PCB板的孔位尺寸，引脚长度预留了波峰焊、手工焊两种工艺的操作余量，装配时可以根据实际安装板的厚度裁剪合适长度，不需要额外定制引脚规格。封装本体的直径控制在常规5mm规格，安装时可以搭配通用的塑料灯座、橡胶密封圈，直接嵌入设备面板的预制开孔中，开孔公差允许范围在0.1mm以内，普通冲压加工的面板孔位就能满足装配要求，不需要高精度的机加工孔位，能有效降低配套设备的加工成本。考虑到这类元件经常在有轻微振动的设备环境下使用，封装内部的键合点位置做了应力释放结构设计，引脚与封装体的结合处增加了加厚的环氧固定层，能承受常规设备运行时的振动冲击，不会出现引脚松脱、内部引线断裂的问题。环氧封装材料选用耐黄变的配方，长期在额定电流下工作时，不会因为持续发热出现透光率下降的问题，能保证长期使用的照明亮度一致性。在建模过程中，所有的圆角、拔模角度都按照注塑封装的工艺要求设置，封装体的脱模斜度控制在1.5度，生产时可以顺利脱模，不会出现本体拉伤、缺料的注塑缺陷。引脚的折弯位置预留了应力缓冲区域，装配折弯时不会出现引脚断裂、封装本体被撬动开裂的问题，适配自动化插件设备的装配流程，不需要人工调整姿态就能完成上料插件。实际选型使用时，该元件可以直接搭配常规的限流电阻使用，不需要额外的驱动电路，低压直流供电场景下就能稳定工作，适合集成在各类小型设备、控制柜内部作为辅助照明光源，也可以多个组合成阵列作为小型照明模组使用，安装边界灵活，既可以贴装在PCB板上，也可以通过引线外接安装在狭窄的设备缝隙中，填补大型照明组件无法覆盖的照明盲区。
