单极微型西门子断路器结构设计

这款单极微型断路器主要应用于民用住宅终端配电、小型工业设备末端回路、楼宇照明配电支路等场景，是低压配电系统末端最常见的保护元器件，承担着回路过载保护、短路瞬时分断以及日常带载分合电路的核心作用，可在回路电流超出额定阈值时快速脱扣切断电源，避免线路过热引发绝缘老化甚至火灾风险，也能在短路故障发生的毫秒级时间内分断故障电流，保护后端用电设备不受大电流冲击损坏。

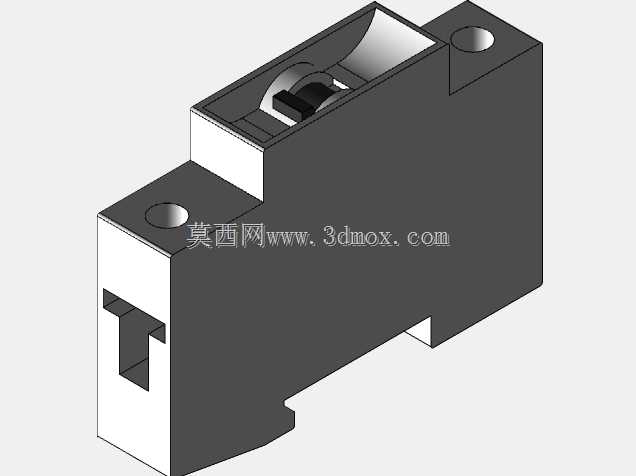

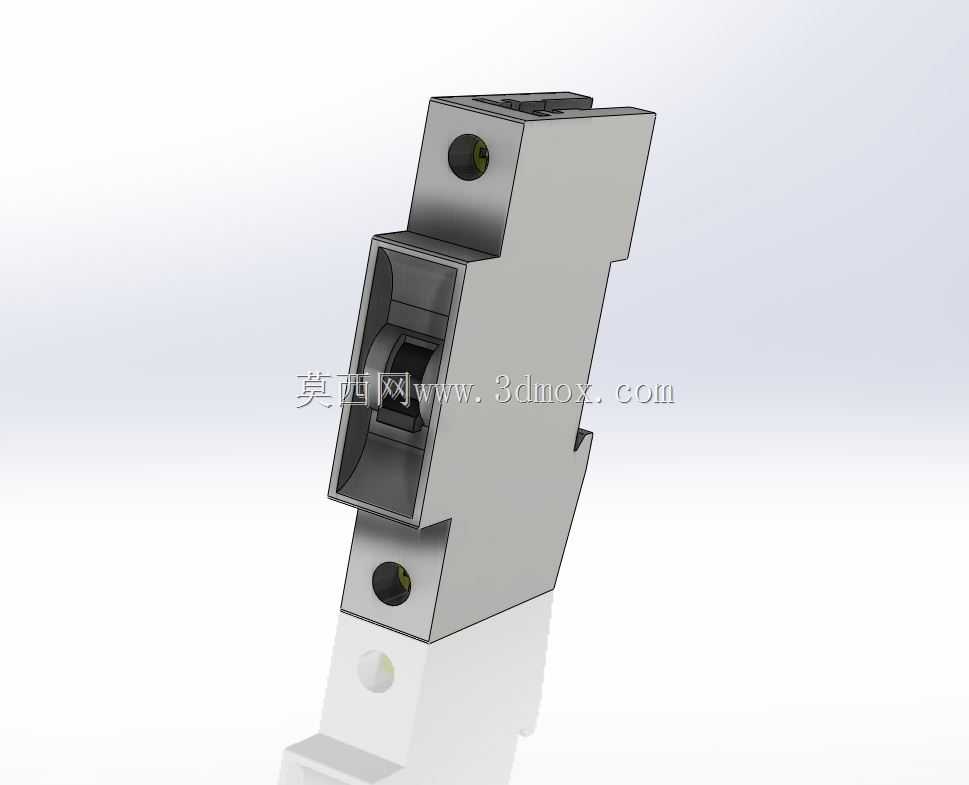

从结构设计来看，整体采用标准模数化外形设计，适配行业通用的35mm标准DIN导轨安装，单极宽度为18mm标准模数，安装时可与同模数的隔离开关、漏电附件、浪涌保护器等元器件并排拼装在配电箱内，无需额外定制安装支架，安装边界完全匹配常规终端配电箱的导轨排布间距，进出线端均预留了标准接线端子空间，可适配常规1.5-6平方毫米的铜芯导线接入，端子螺丝的操作空间预留充足，使用常规十字螺丝刀即可完成接线紧固，不会出现相邻元器件干涉操作的问题。

产品的功能结构布局遵循低压电器的安全设计规范，操作手柄设置在正面上方位置，分合闸状态有清晰的位置区分，合闸时手柄处于上方位置，分闸及脱扣时手柄处于下方位置，运维人员可直观判断回路通断状态。灭弧室设置在触头系统周边，可在分断大电流时快速冷却电弧、拉长电弧实现灭弧，避免电弧持续烧蚀触头影响使用寿命。进出线端均设置了防触电挡板，接线完成后可遮挡带电部位，降低运维过程中的触电风险。

建模过程中完整还原了产品的装配关系，外壳的卡扣结构、内部触头的配合位置、脱扣机构的运动空间、接线端子的夹持结构都做了等比例还原，可直接用于配电系统的三维排布仿真、配电箱布局干涉检查，也可作为电气类教学演示的三维素材，帮助设计人员直观理解微型断路器的结构组成与安装适配要求。在做配电箱三维布局设计时，可直接调用该模型排布柜内元器件位置，提前核对进出线的弯折半径、元器件之间的安全电气间隙，避免实际装配时出现空间不足、接线干涉的问题，也能提前核算配电箱的整体尺寸，减少现场安装的整改工作量。
