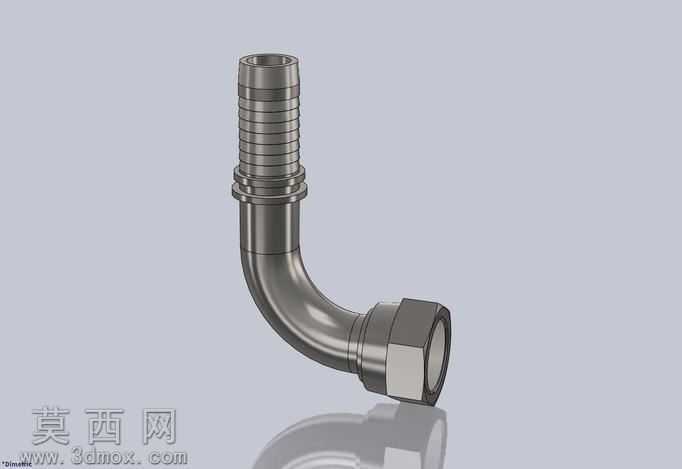

1英寸BSP内螺纹90度弯式软管接头

本模型为1英寸规格BSP内螺纹90度席卷旋转软管尾巴，也就是工程领域常用的直角内螺纹宝塔软管接头，建模过程采用SolidWorks完成全参数化设计，首先以管路流体通径为核心基准，先绘制接头整体的中心走向路径，确定90度弯曲段的曲率半径，该曲率取值兼顾管路流体阻力与接头结构强度，避免弯折处出现通径缩窄影响介质传输效率。建模时先构建内螺纹端的六角锁紧结构，严格按照BSP英制管螺纹的标准牙型、螺距参数绘制螺纹特征，六角对边尺寸符合通用管接头的装夹标准，方便使用标准扳手完成紧固操作。弯曲段采用等壁厚实体建模，管壁厚度经过强度校核，可满足常规低压流体、气动系统的工作压力要求，避免工作过程中出现管壁开裂泄漏问题。宝塔端也就是软管插接段，采用多道环形倒刺凸棱结构，每道凸棱的外径、倒角角度都经过优化，凸棱朝向内螺纹端倾斜，既可以方便软管顺畅套入，又能在软管套接后通过卡箍锁紧时形成多道密封防线，防止软管受压脱落或者出现介质渗漏。模型完成实体建模后，在KeyShot中完成渲染工作，材质采用镀镍锌合金材质，还原金属接头的哑光金属质感，表面添加细微的机加工纹理，还原真实五金零件的加工质感，同时添加地面反射效果提升展示真实度。结构设计上，该接头的内螺纹端与宝塔段通过90度弯管平滑过渡，内部流道无尖锐棱角，可有效降低流体传输过程中的压损，同时旋转结构的预留间隙可允许接头在安装后进行小角度的角度调整，适配复杂的管路排布场景，避免软管安装时出现过度弯折导致的通径受阻、软管寿命缩短问题。建模过程中所有特征均保留参数化关联，后续可根据不同的软管通径、螺纹规格快速修改参数生成同系列不同规格的接头模型，方便不同场景的设计选型调用。
