45度弯角内螺纹软管接头三维设计

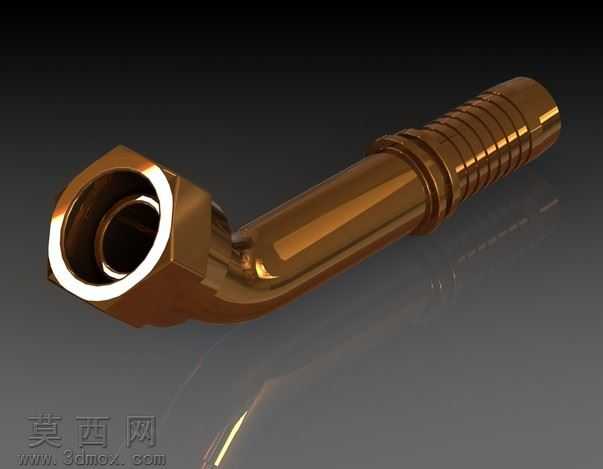

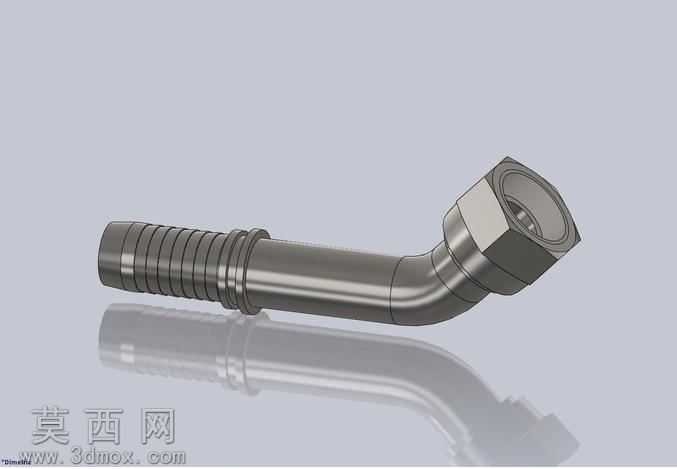

本作品为45度弯角式内螺纹软管连接接头，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循液压管路接头的通用尺寸规范，对各功能段结构进行精准还原。模型整体分为三个核心功能区段：一端为带多道环形倒刺的软管插接段，建模时对每道倒刺的锥度、间距、凸起高度进行精确约束，倒刺边缘做微小圆角过渡处理，既保证软管插接后的防脱锁紧性能，也避免尖锐棱边割伤软管内壁；中间为45度平滑弯转的流体通道段，建模时保证弯管内壁圆弧过渡顺滑，无突兀折角，可有效降低流体输送过程中的阻力，减少紊流产生；另一端为内螺纹六角连接端，六角对边尺寸、内螺纹牙型参数均符合通用管路连接标准，螺纹段与六角头部的衔接位置做退刀槽结构设计，还原实际加工的工艺特征，同时在六角头部端面做倒角处理，避免装配时划伤操作人员与对接密封面。材质渲染阶段采用金属不锈钢材质，调整材质的反射率、粗糙度参数，还原金属接头的哑光金属质感，对接头表面做细微的磨砂纹理处理，模拟实际五金件的表面处理效果，同时添加地面反射效果，提升模型的展示真实感。设计过程中充分考虑接头的实际使用场景，45度弯角结构可适配狭小空间内的管路转向需求，避免管路过度弯折造成的通径缩小、流体受阻问题，内螺纹连接端可直接与对应规格的外螺纹管路部件对接，软管插接段可适配对应内径的橡胶、塑料类柔性软管，广泛适用于液压系统、气动系统、低压流体输送管路的连接场景。建模过程中对所有配合尺寸做参数化关联，可通过修改核心参数快速适配不同通径、不同螺纹规格的同类型接头设计，大幅提升同系列产品的设计效率，模型结构完整无缺失面，各特征清晰可辨，可直接用于产品结构展示、装配干涉检查、工程图导出等后续设计环节。
