2英寸BSP外螺纹液压适配接头

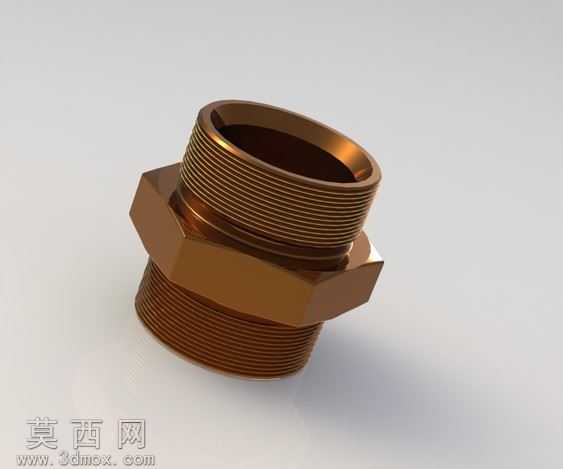

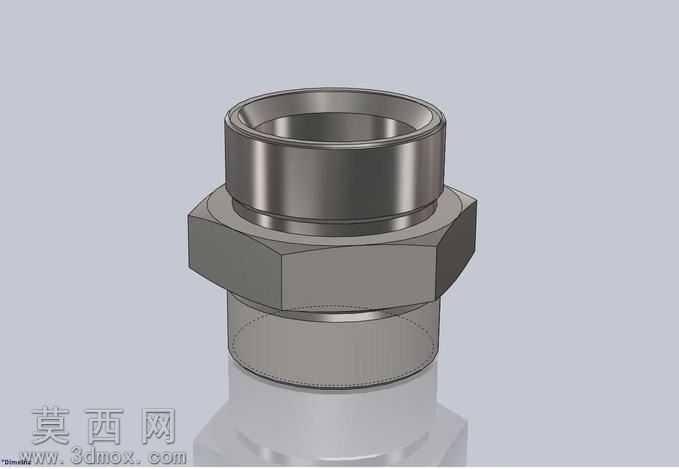

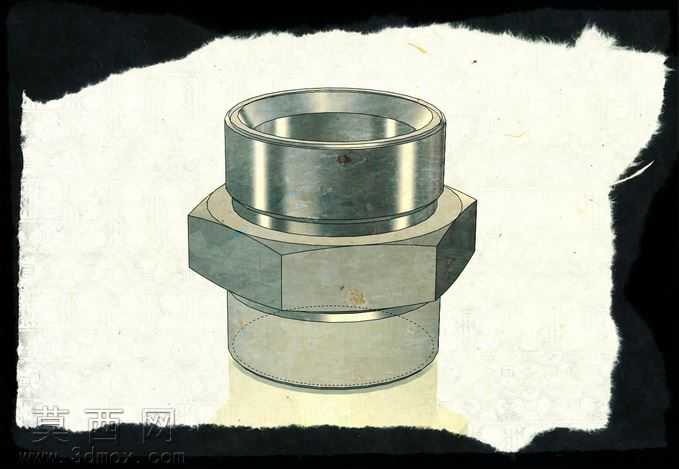

本作品为2英寸规格BSP外螺纹适配接头的三维设计模型，建模阶段采用SolidWorks软件完成全参数化构建，全程遵循机械管路连接件的通用设计规范，保障模型可直接用于后续工程出图、生产加工参考。建模过程首先绘制接头两端的截面轮廓草图，通过旋转凸台命令生成接头的主体回转基体，精准控制两端接口的内径、外径尺寸，匹配2英寸BSP螺纹的标准通径参数；随后通过拉伸切除命令构建中部六角拧动结构，严格按照标准五金件的六角对边、对角尺寸进行参数设定，确保该结构可适配常规扳手的拧动操作，同时在六角结构与上下两段圆柱基体的衔接处添加标准过渡圆角，避免应力集中问题，也还原实际五金件的工艺倒角特征。螺纹部分采用装饰螺纹线配合精准牙型轮廓建模的方式，既保证模型文件轻量化，又能清晰呈现BSP外螺纹的牙型参数与旋合长度，符合管路接头的螺纹连接设计要求。材质与渲染阶段，为模型赋予哑光金属钢材材质，调整材质的粗糙度、金属度参数，还原镀锌液压接头的真实金属质感，渲染时添加柔和的环境光与定向光源，清晰呈现接头表面的机加工纹理、六角面的棱边转折、螺纹段的牙型细节，同时添加地面反射效果提升模型的真实展示度。结构设计上，该接头采用一体式回转体加中部六角的经典结构，上端为BSP外螺纹接口用于对接对应规格的内螺纹管路部件，下端为直插式外圆柱接口用于对接软管类管路，中部六角结构既作为安装拧动的受力部位，也作为两端管路安装时的轴向限位结构，整体结构无冗余设计，完全符合液压管路系统中适配接头的功能需求，可实现不同类型管路部件之间的可靠转接，满足液压系统的密封连接、压力传输要求。设计过程中充分考量实际加工的工艺可行性，所有棱边均设置符合生产要求的倒角与圆角，避免锐边割伤操作人员或损坏密封件，各段尺寸严格遵循BSP螺纹标准与液压接头的通用尺寸规范，确保模型与实际工业产品的参数一致性。
