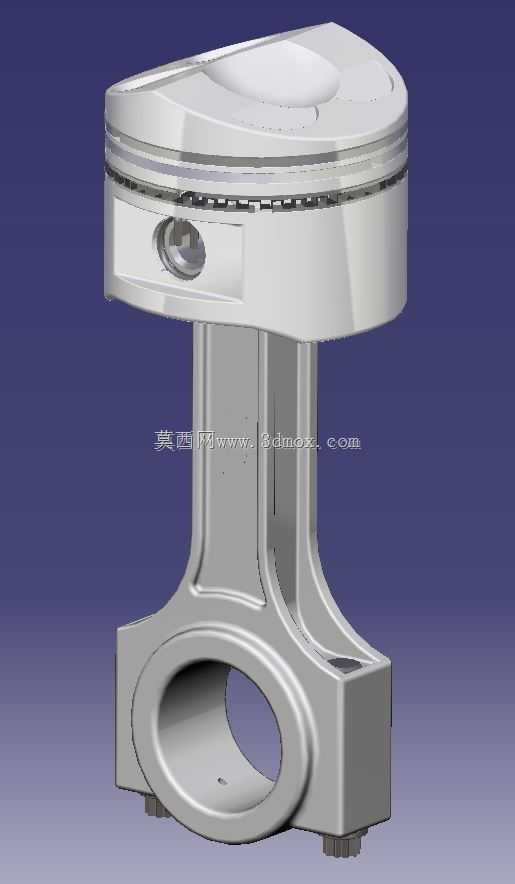

汽油直喷发动机活塞连杆装配结构

这套活塞连杆组件面向汽油直喷发动机的核心运动副设计，是内燃机中将活塞往复直线运动转化为曲轴旋转运动的关键传力部件，直接决定发动机的动力输出效率、运转平顺性与耐久表现。从实际应用场景来看，这类组件适配小排量高功率密度的汽油直喷机型，常见于家用乘用车、轻型商用车辆的动力单元，需要承受缸内直喷工况下更高的爆发压力与热负荷，设计阶段需要同步兼顾轻量化与结构强度的平衡。

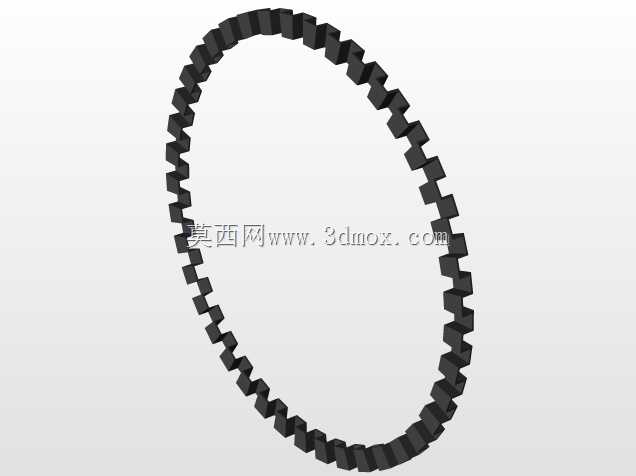

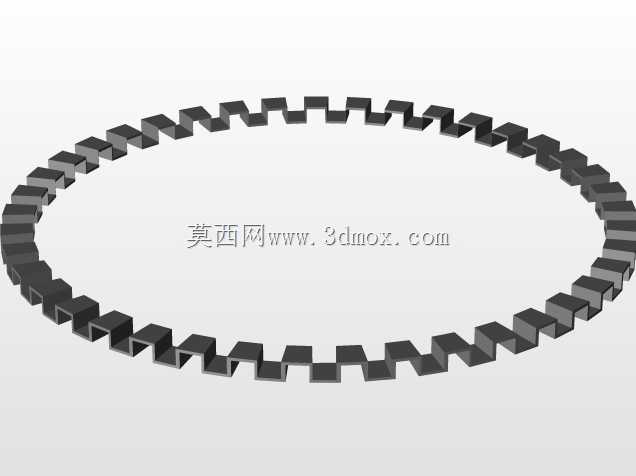

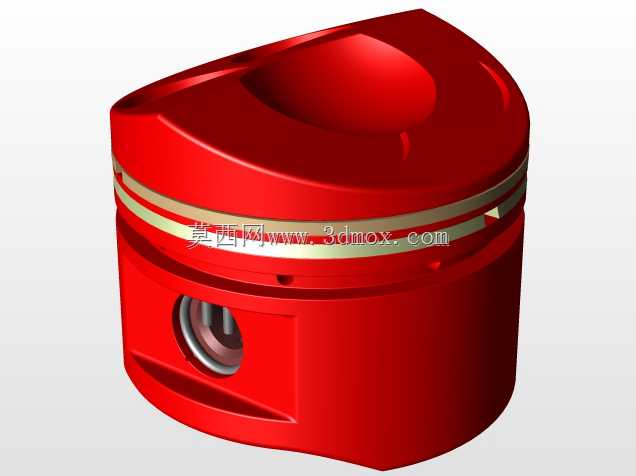

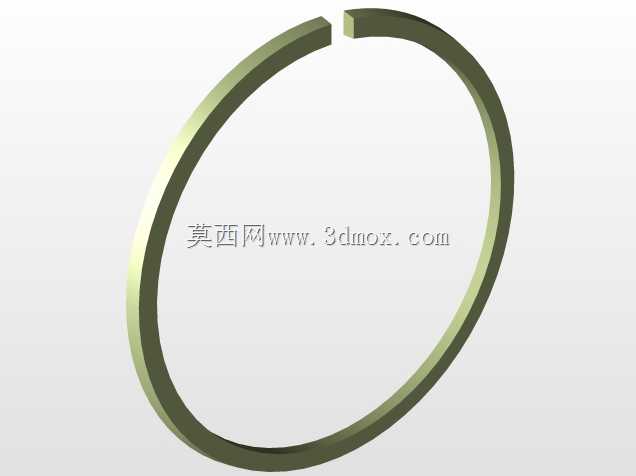

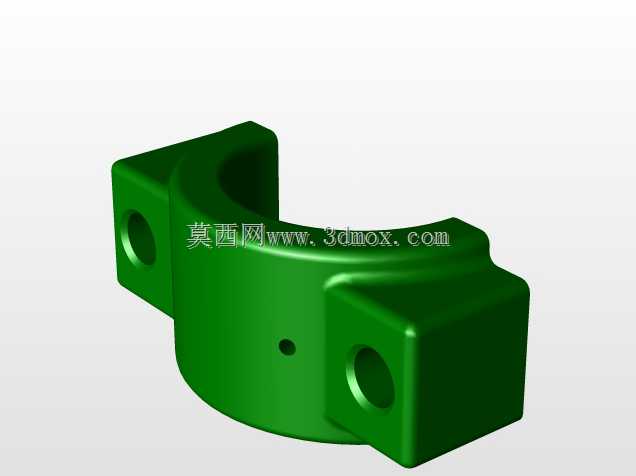

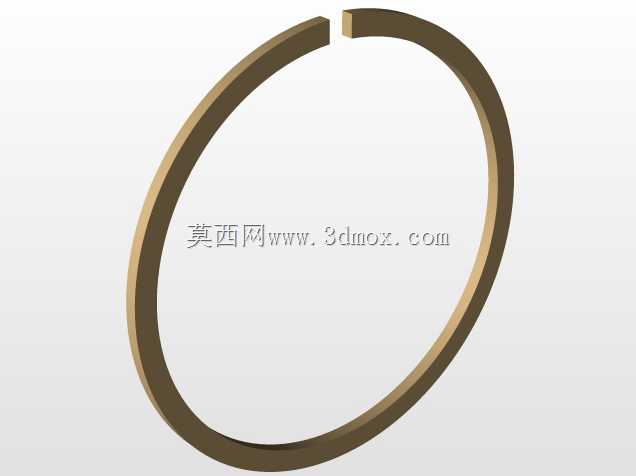

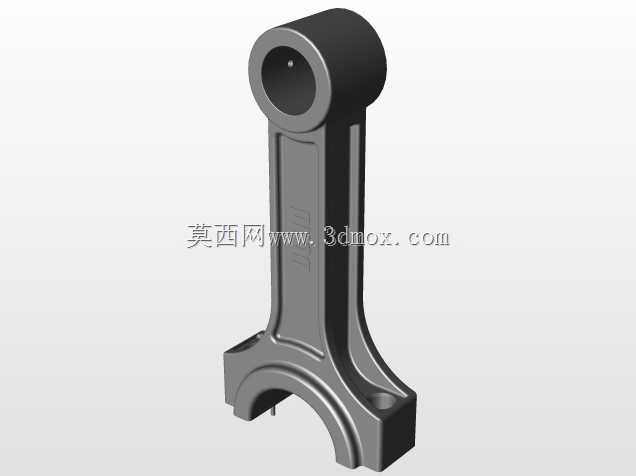

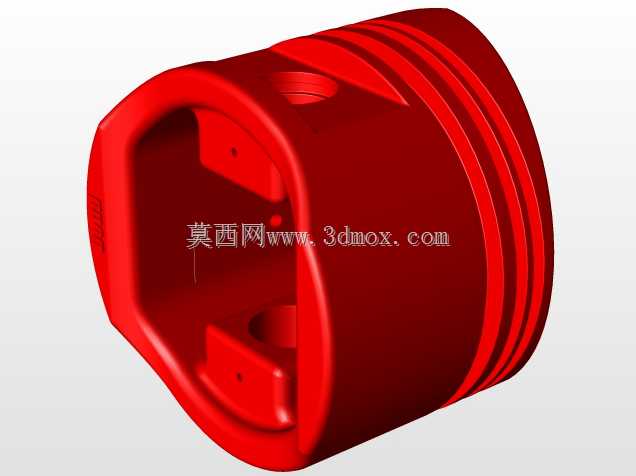

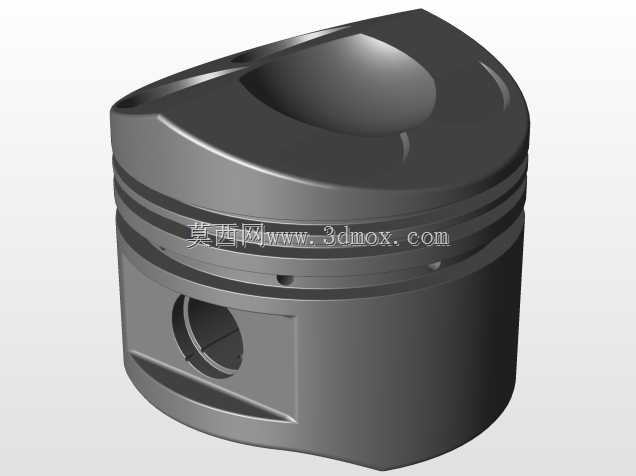

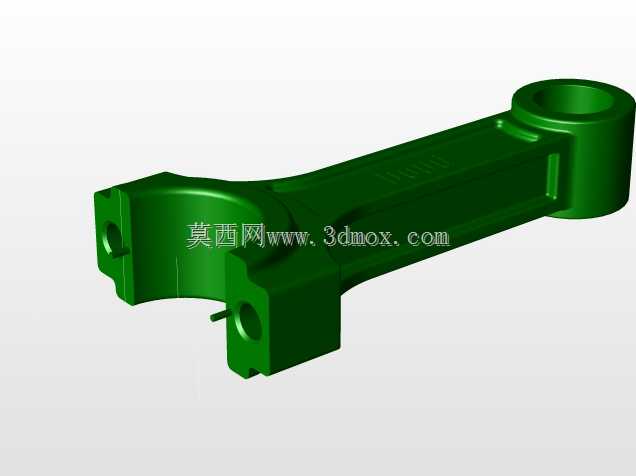

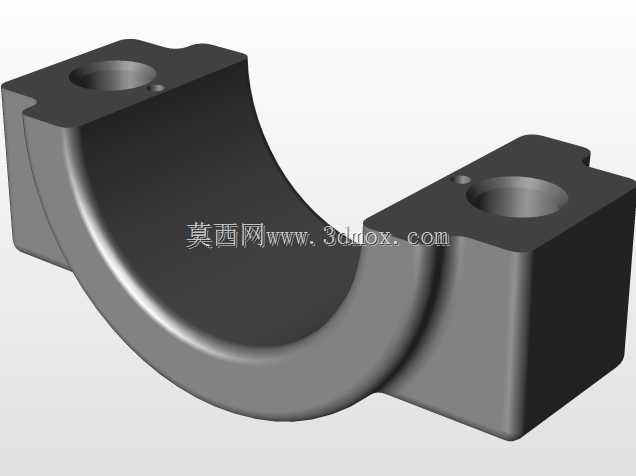

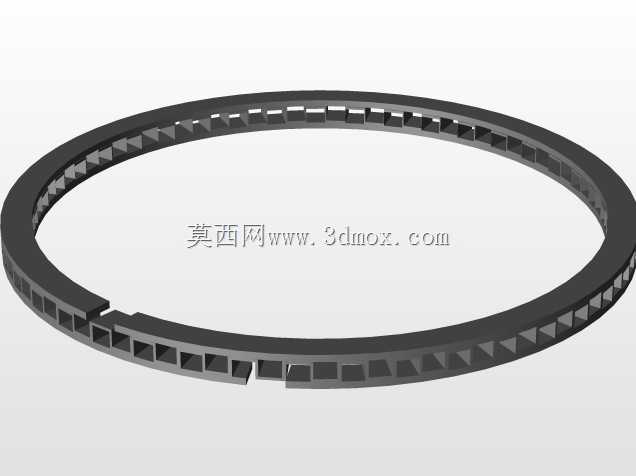

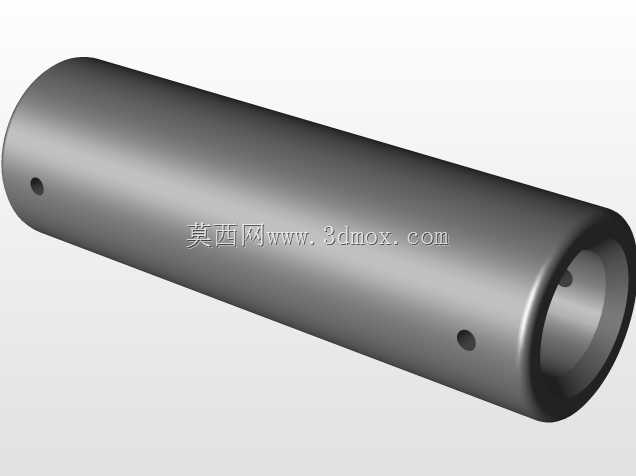

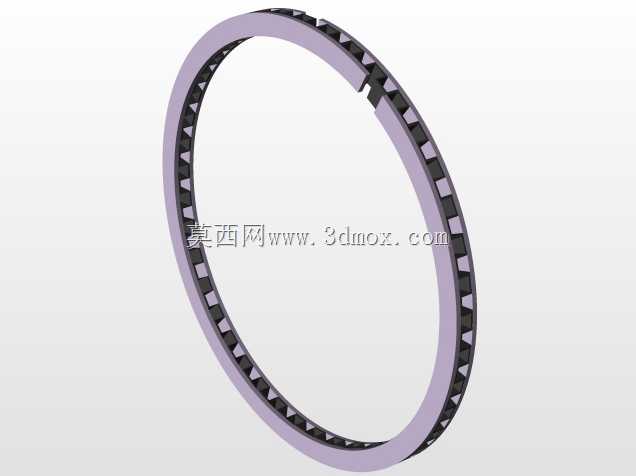

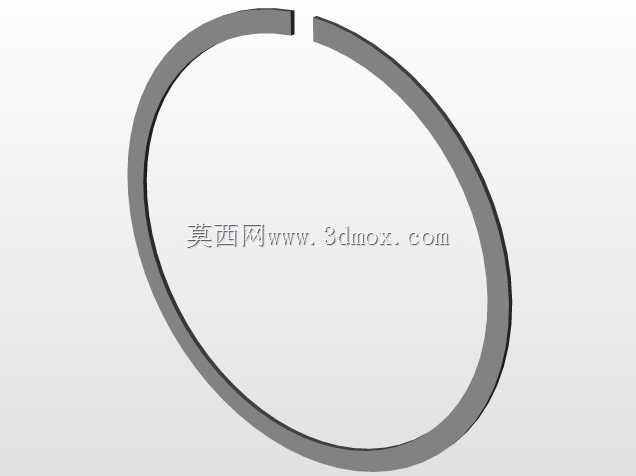

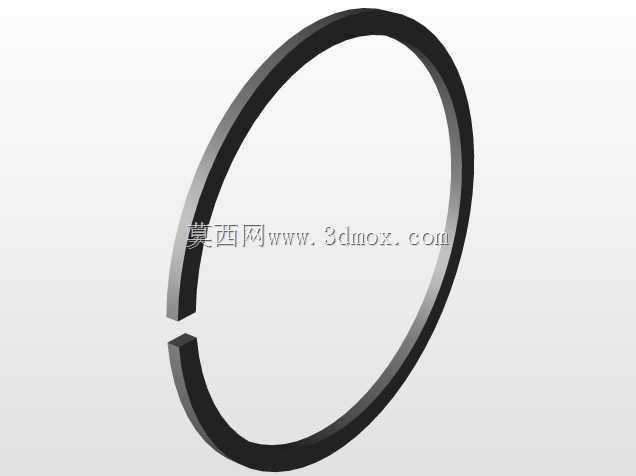

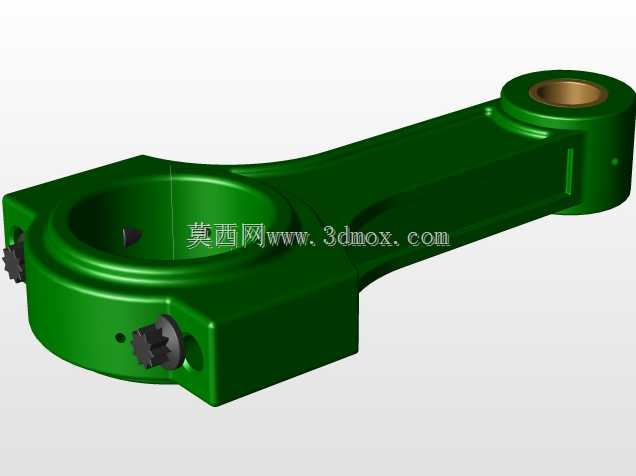

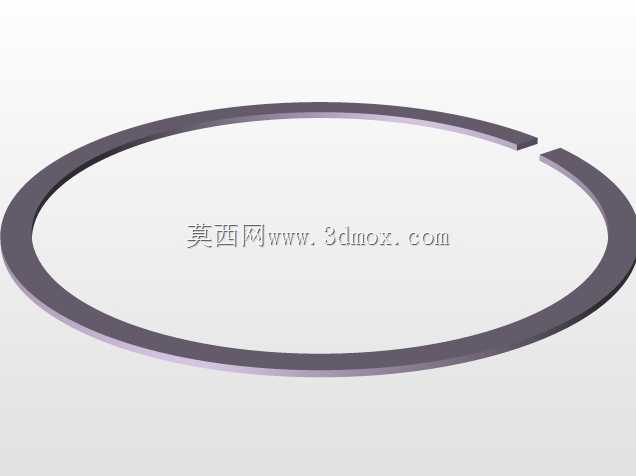

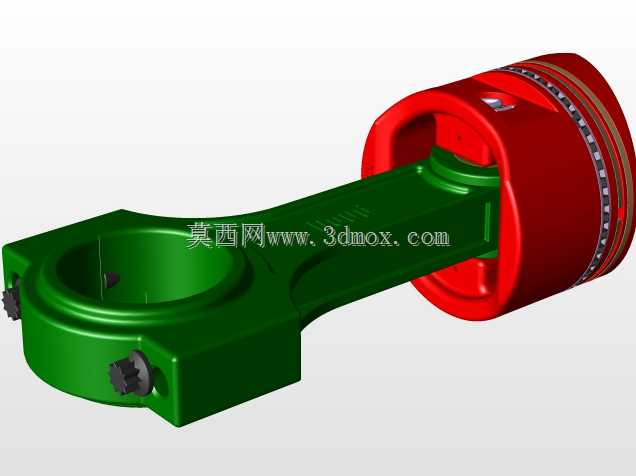

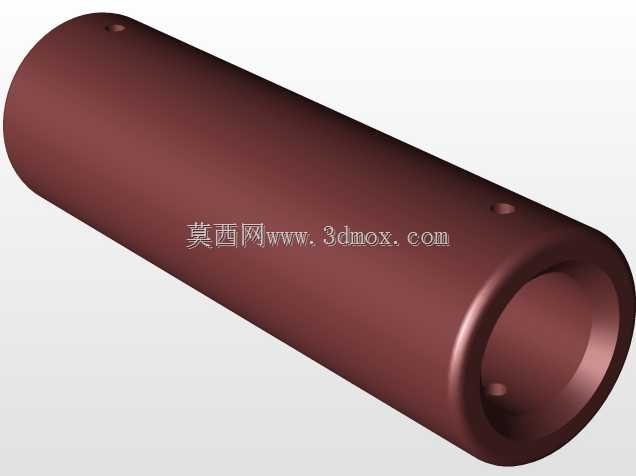

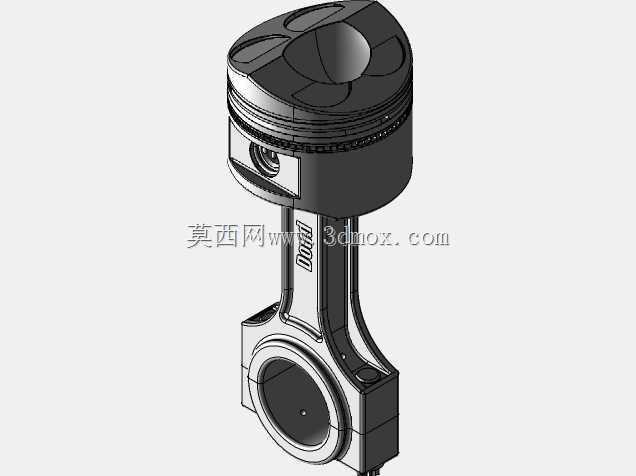

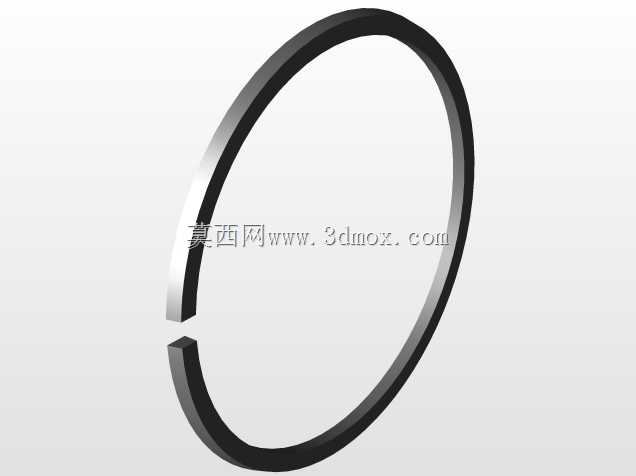

组件的功能特性围绕动力传递的核心需求展开：活塞头部设置有对应环槽，用于安装气环与油环，实现燃烧室密封、缸壁润滑油刮除与热量传导的作用，活塞顶面的凹坑造型匹配直喷发动机的油束喷射角度，能够引导混合气形成更合理的滚流，提升燃烧效率；活塞销座部位通过活塞销与连杆小端连接，连杆杆身采用工字形截面设计，在尽可能降低往复运动质量的同时，保证足够的抗弯、抗扭刚度，避免高转速下出现连杆形变导致的拉缸、敲缸故障；连杆大端为剖分式结构，用于与曲轴连杆轴颈装配，配合轴瓦实现低摩擦的旋转运动副。

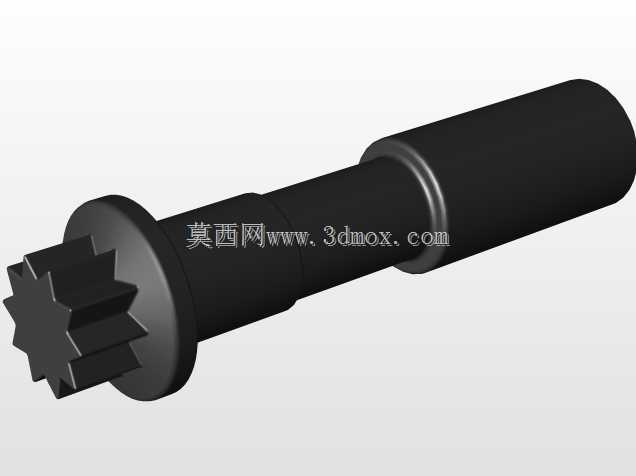

设计过程中需要严格匹配整机的压缩比、冲程参数与运动边界，本次设计的活塞直径为90mm，对应常见的1.6L-2.0L排量四缸发动机缸径规格，连杆大小端中心距为156.4mm，这个尺寸直接决定发动机的曲柄连杆比，会影响活塞的侧推力大小、往复运动惯性力特性，设计时需要反复校核活塞在上止点、下止点位置时与曲轴平衡块、缸体下部的运动间隙，避免运转过程中出现运动干涉。同时活塞的型线设计需要考虑热膨胀量，常温下的裙部型线为中凸变椭圆，在发动机达到工作温度后，裙部能够均匀贴合缸壁，既不会出现冷态敲缸，也不会出现热态拉缸的问题；连杆的大小端孔同轴度、杆身直线度都有严格的形位公差要求，装配时需要按照规定扭矩拧紧连杆螺栓，保证大端轴瓦的配合间隙处于合理区间，为曲轴提供稳定的支撑。

从安装边界来看，活塞组件装入缸筒时需要使用专用的活塞环压缩器，将活塞环收紧到环槽内后平稳推入缸孔，避免活塞环折断；连杆大端与曲轴装配时需要确认轴瓦的油孔对齐连杆身的润滑油道，保证压力机油能够输送到活塞销部位，实现活塞销与连杆小端衬套的润滑，整个组件的往复质量需要与同缸组其他连杆活塞保持高度一致，将发动机运转时的一阶、二阶往复惯性力波动控制在允许范围内，降低整机的振动与噪声水平。
