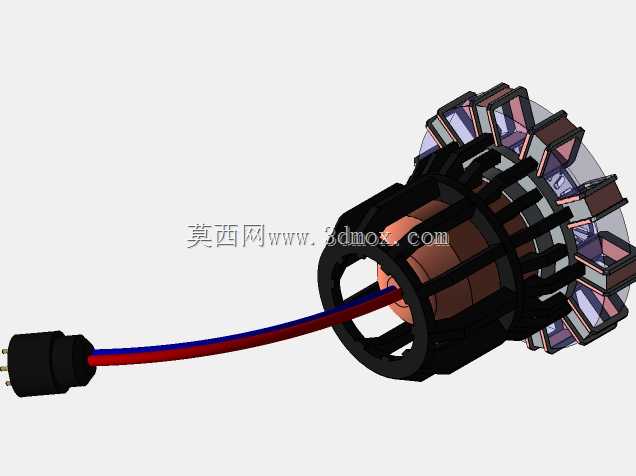

带出线接头的笼式结构电弧电抗器

这款电弧电抗器的结构设计完全围绕焊接类设备的实际工况展开，日常多配套在逆变焊机、等离子切割设备的主回路中，承担抑制电流突变、平滑输出波形的核心作用，避免焊接过程中出现断弧、飞溅过大的问题。从结构细节来看，整体采用同轴笼式排布，外围的导磁骨架沿圆周均匀分布，每段骨架的槽位预留了绕组嵌装的间隙，既保证了绕组装配后的同轴度，也能在设备运行时形成均匀的磁路，减少局部磁饱和带来的发热问题。出线端采用一体化注塑接头，红、蓝两根动力线直接从骨架中心的空腔引出，接头外侧预留了插针式接线端，不需要额外做线耳压接就能直接和设备主回路的端子对接，现场装配时能减少接线工序的耗时。设计阶段特意将绕组的固定结构和外围防护骨架做了集成，没有额外增加独立的外壳件，骨架上的镂空槽既可以作为绕组浸漆后的流道，保证绝缘漆充分填充绕组缝隙，也能在设备连续运行时形成自然通风的风道，带走绕组和铁芯产生的热量，不需要额外加装散热风扇就能满足额定工况下的温升要求。安装边界方面，整体为回转体结构，主体最大外径适配常规焊机内部的标准安装位，出线接头的长度经过核算，刚好能避开主回路板上的电容、功率管等高位元件，不会出现装配干涉，端部的安装位预留了通用的固定孔距，不管是卧式安装还是立式固定都能适配。从电磁设计的角度，绕组的排布方式特意做了分层处理，内层绕组和外层绕组的绕向经过匹配，能有效降低工作时的漏磁，避免对设备内部的控制电路板产生电磁干扰，骨架的绝缘槽楔和绕组之间预留了均匀的爬电距离，满足电气安全的间隙要求，即使在潮湿的车间工况下也不会出现爬电击穿的问题。日常选型时，这类结构的电抗器相比传统叠片式结构，装配工序更少，整体重量更轻，同时抗振动性能更好，适合在经常移动的便携式焊接设备上使用，不会因为现场搬运的振动出现铁芯松动、绕组移位的故障。
