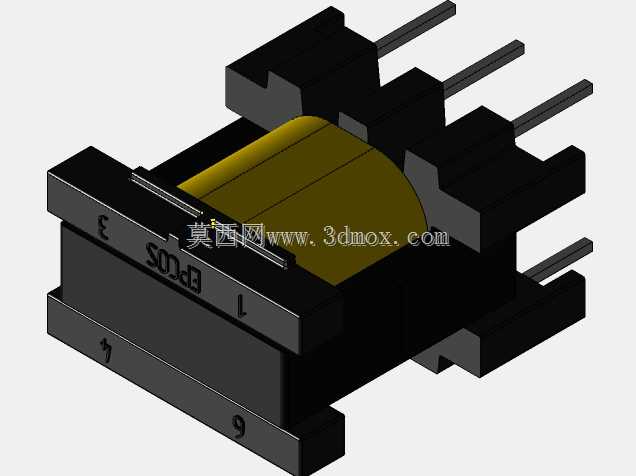

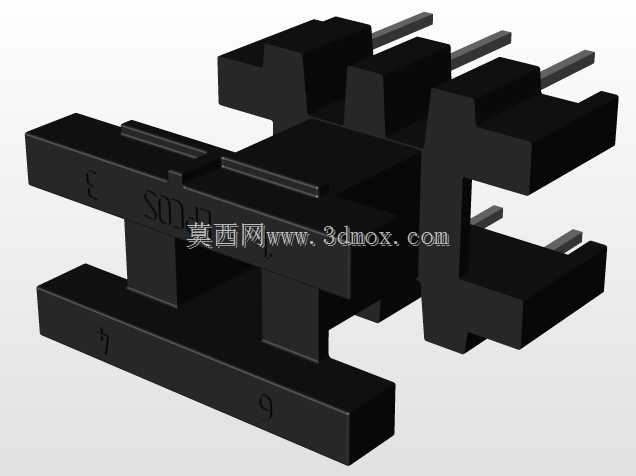

E13型卧式高频变压器骨架结构设计

这款E13规格的卧式变压器骨架，是小功率开关电源、适配器、低压控制板卡上的核心配套结构件，日常在消费类电子供电模块、工控信号隔离回路、LED驱动电源里都能见到它的身影，主要作用是给漆包线绕组提供缠绕载体，同时固定磁芯位置，隔离引脚与磁芯的电气间隙，保障变压器在长期工作中的绝缘可靠性。从结构设计来看，这款骨架采用卧式多引脚排布，单侧伸出直插式焊针，适配常规波峰焊工艺，焊针的排布间距严格对应PCB板的标准孔位，安装时不需要额外调整引脚位置，直接插板过炉即可完成焊接，能有效减少产线插件工序的对位时间。骨架本体的绕线区域做了内凹限位设计，绕线时漆包线不会滑出绕线槽，两侧的挡墙高度刚好匹配对应规格的E型磁芯，磁芯装配后不会出现左右窜动的问题，挡墙边缘预留的点胶槽可以在磁芯组装完成后填充固定胶，进一步提升磁芯与骨架的结合强度，避免设备运输或长期震动后磁芯松动产生异响。引脚的根部做了防爬电凸台设计，增大了焊盘与磁芯之间的沿面距离，满足安规认证里的电气间隙要求，不需要额外增加绝缘挡片就能达到常规小功率电源的绝缘等级。骨架整体的安装边界紧凑，横向总长度适配13mm规格磁芯的装配尺寸，绕线区域的宽度预留了足够的绕线空间，可以容纳对应功率等级的初级、次级绕组以及绝缘胶带层，不会出现绕线过满导致磁芯无法合模的问题。骨架的材质选用耐高温绝缘工程塑料，能够承受波峰焊时的高温冲击，不会出现焊接受热变形的情况，同时材料本身的绝缘电阻高，耐电压性能好，能有效隔离初次级绕组，避免出现击穿短路的问题。在实际选型应用中，这类骨架常和对应尺寸的锰锌铁氧体磁芯搭配使用，组装完成的高频变压器可以实现电压变换、电气隔离、信号耦合等功能，广泛适配5W-15W功率段的各类供电场景，不管是板载式安装的电源模块，还是外置式的电源适配器，都能通过调整绕组匝数匹配不同的输入输出电压要求。设计这类骨架的时候，需要重点考量引脚的共面度，确保所有焊针的底部处于同一平面，过炉焊接时不会出现虚焊、假焊的问题，同时绕线槽的转角位置做了圆角过渡，避免绕线时尖锐的边角刮破漆包线的绝缘漆层，造成绕组短路的隐患。磁芯装配位的尺寸公差控制在合理范围内，既不会因为尺寸过紧导致磁芯装配时出现碎裂，也不会因为尺寸过松导致磁芯结合面气隙过大，影响变压器的电感量参数。
