车辆传动系统差速齿轮箱结构设计

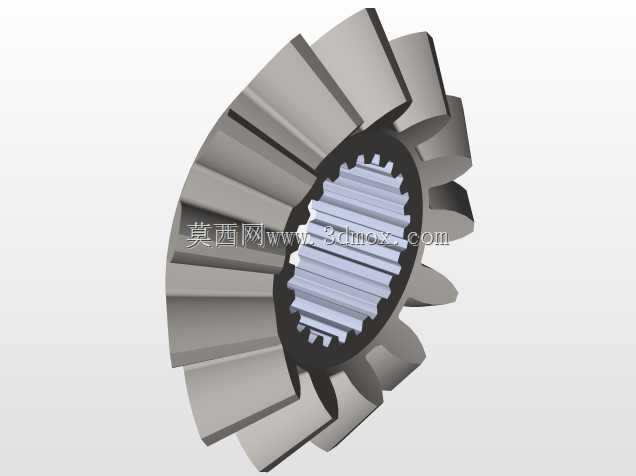

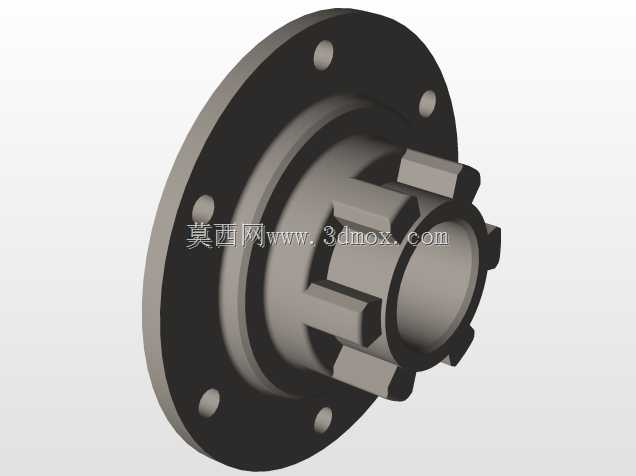

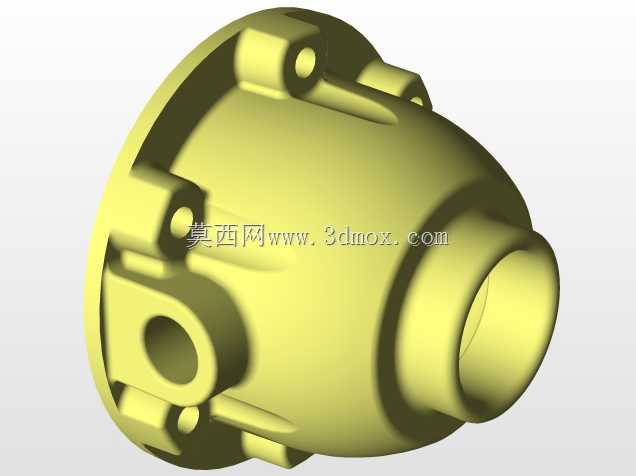

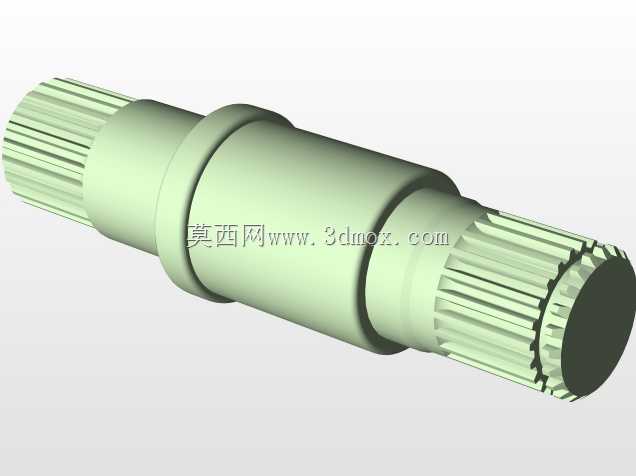

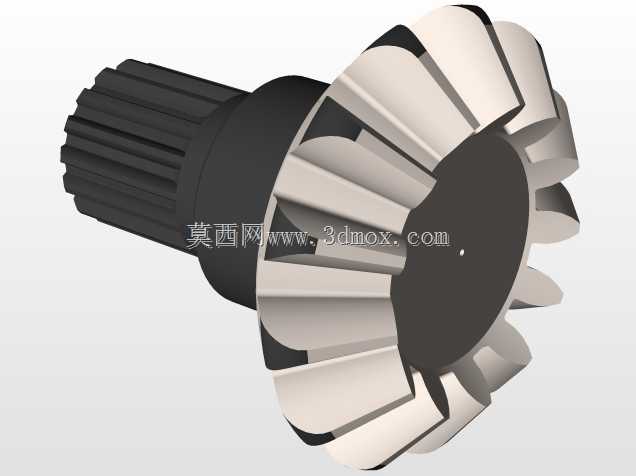

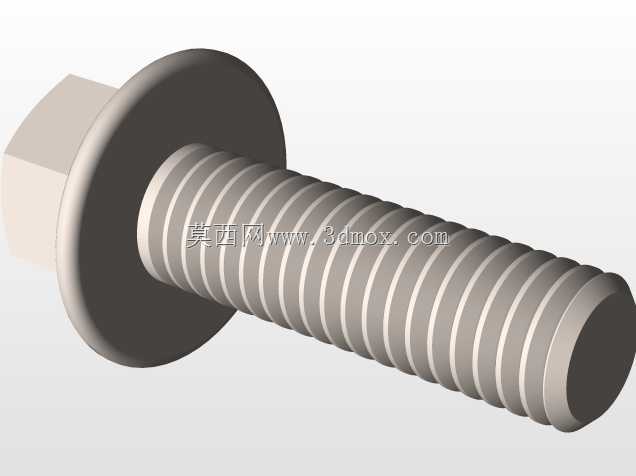

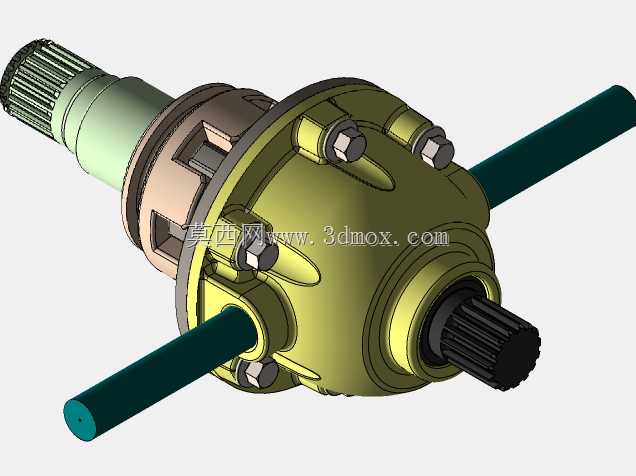

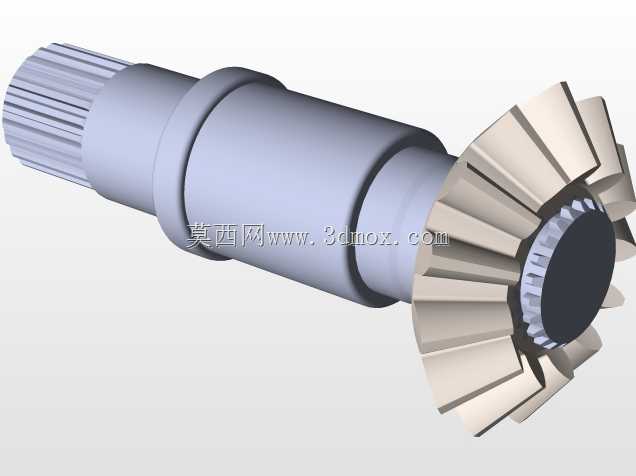

差速齿轮箱是车辆驱动桥核心传动部件，主要应用于各类轮式车辆的动力传递路径中，布置于驱动桥中部位置，承接变速器输出的动力，同时实现左右驱动轮的差速转动需求，避免车辆转弯时轮胎出现滑拖磨损，保障行驶过程中轮胎与地面的纯滚动接触，降低行驶阻力与轮胎损耗。该结构整体采用分体式壳体设计，壳体通过周向布置的螺栓实现上下壳体的紧固连接，壳体表面设置多道加强筋结构，既提升壳体整体刚性，也能在齿轮高速啮合运转时辅助散热，避免箱体内齿轮油温度过高导致润滑性能下降。输入端采用花键轴结构，可与传动轴万向节直接对接，花键参数匹配主流商用车传动轴连接尺寸，安装时无需额外转接结构，两侧输出轴同样采用花键连接形式，可直接与半轴对接传递扭矩，输出轴伸出位置设置密封结构，防止箱体内齿轮油渗漏，同时阻挡外部泥沙、粉尘进入箱体内部破坏齿轮啮合面。设计过程中首先根据整车额定传递扭矩确定行星齿轮、半轴齿轮的模数与齿宽，行星齿轮采用十字轴安装结构，四个行星齿轮均匀分布在十字轴轴颈上，与两侧半轴齿轮常啮合，直线行驶时行星齿轮随差速器壳体整体公转，不发生自转，左右半轴转速保持一致，转弯时行星齿轮在公转的同时产生自转，吸收左右轮的转速差，实现两侧车轮以不同转速转动。安装边界方面，壳体上预留的安装法兰可直接固定在驱动桥桥壳中部的安装座上，法兰螺栓孔采用圆周均布设计，适配不同角度的安装调整需求，整体轴向尺寸控制在驱动桥中部预留的安装空间内，不会与周边悬架、制动部件发生运动干涉。齿轮啮合侧隙按照重载传动要求设定，保证大扭矩传递时不会出现齿面卡滞，同时预留合理的热膨胀间隙，避免长时间高负荷运转时齿轮受热膨胀导致啮合过紧加剧磨损。箱体内腔预留足够的齿轮油储油空间，齿轮运转时可通过飞溅润滑实现所有啮合齿面、支撑轴承的润滑，无需额外设置强制润滑油路，简化整体结构的同时提升可靠性，适配非道路车辆、商用货车等复杂工况下的使用需求，能够在颠簸、重载、频繁启停的工况下稳定传递动力，保障车辆行驶过程中动力输出的平顺性。
