汽车传动系统用开放式差速齿轮结构

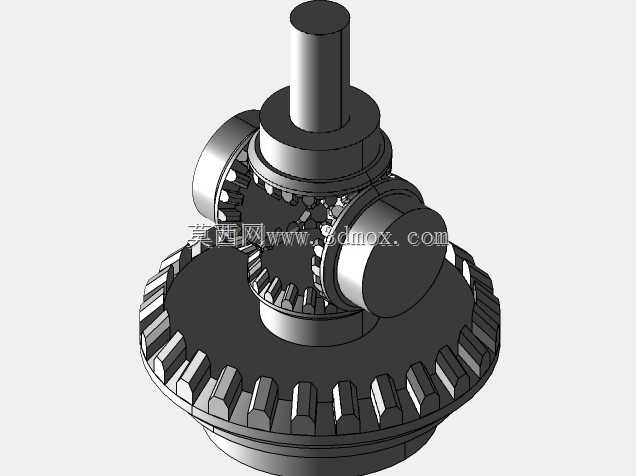

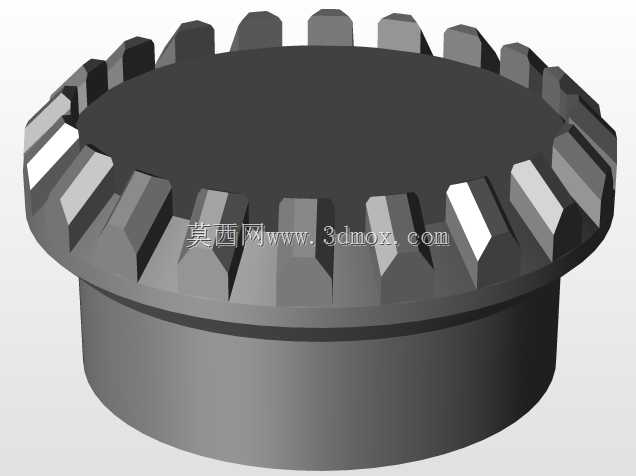

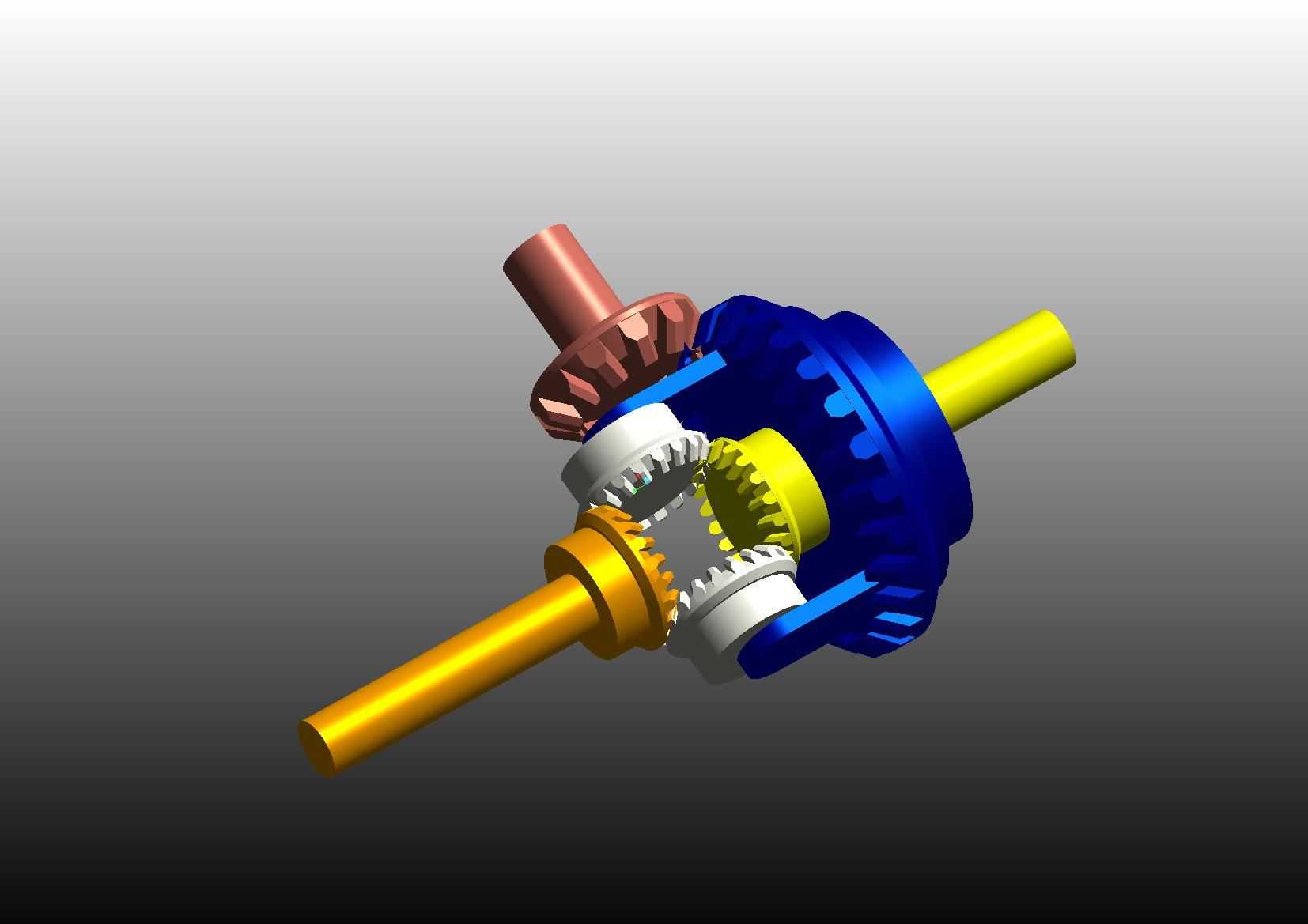

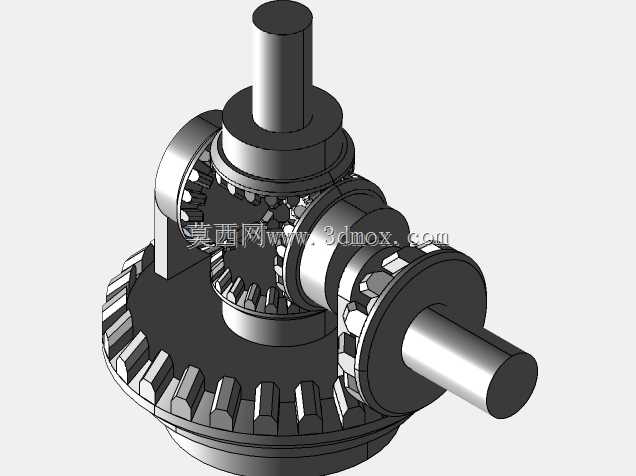

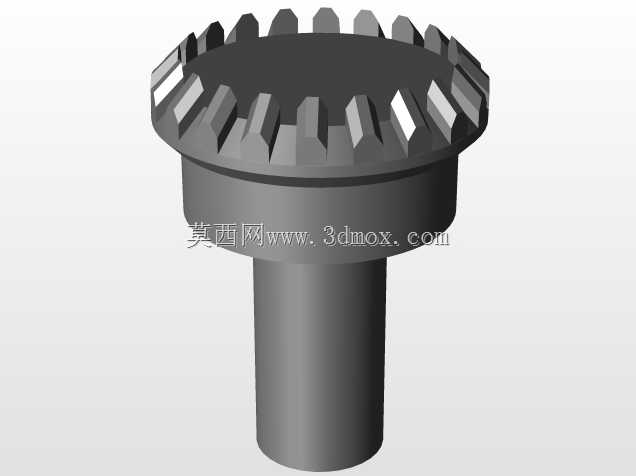

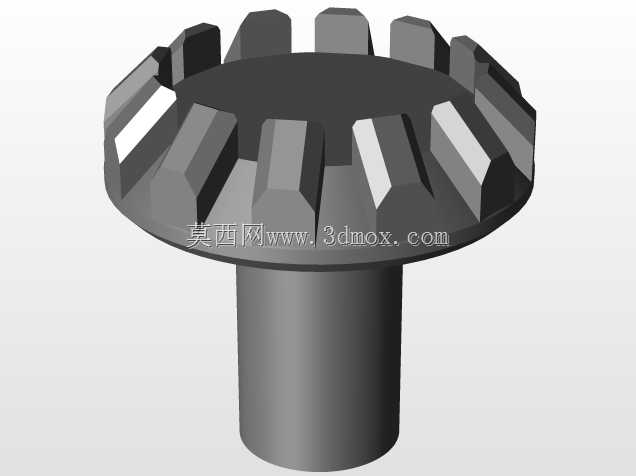

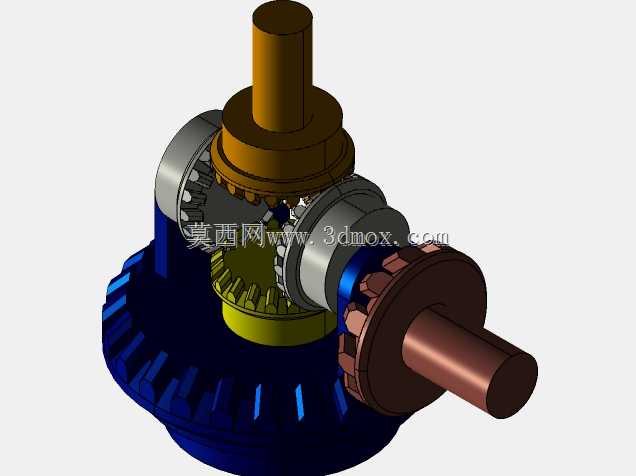

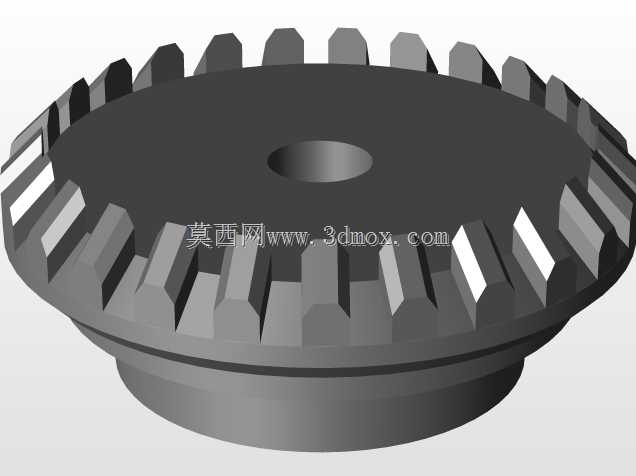

差速齿轮是轮式行走设备传动系统中的核心功能部件，主要解决车辆转弯或非平整路面行驶时两侧驱动轮转速差的动力传递问题，避免轮胎硬拖滑磨，降低行驶阻力与轮胎损耗，同时保证动力持续稳定输出至两侧车轮。这套差速齿轮结构采用对称式行星锥齿轮布局，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、两侧动力输出半轴以及输入端从动锥齿轮几个核心部分。设计过程中首先匹配主减速器的从动锥齿轮安装接口，差速器壳体通过螺栓与主减从动锥齿轮刚性连接，主减速器传递来的扭矩直接作用在差速器壳体上，通过十字轴带动行星齿轮公转，当两侧车轮存在转速差时，行星齿轮绕十字轴自转，自动调整两侧半轴的输出转速，实现差速功能。行星齿轮与半轴齿轮的啮合齿面采用弧齿锥齿轮齿形，相比直齿锥齿轮啮合重合度更高，传动过程中冲击更小，承载能力更强，能够适配大扭矩输出的乘用车辆、轻型商用车辆的传动需求。安装边界方面，差速器整体需适配主减速器壳体内腔的安装空间，两侧半轴通过花键与半轴齿轮内孔配合，花键参数匹配常规乘用车辆的半轴花键规格，输入端从动锥齿轮的安装止口与主减壳体的轴承位同轴度公差控制在0.02mm以内，保证高速运转时的动平衡性能。十字行星齿轮轴与差速器壳体的安装孔采用过盈配合，同时配备行星齿轮球面垫片与半轴齿轮背面推力垫片，用于承受齿轮啮合产生的轴向推力，垫片采用耐磨铜合金材质，长期运转磨损后可单独更换，降低维护成本。实际应用中，这套差速结构可适配前置后驱、四驱车型的前后桥主减速器，也可用于小型工程轮式机械的行走传动系统，设计时充分考虑了不同工况下的载荷分布，行星齿轮数量采用四个对称布置，相比两行星齿轮结构载荷分配更均匀，单齿承受的啮合应力降低约40%，能够承受更大的瞬时冲击载荷，适配复杂非铺装路面的行驶需求。齿轮啮合侧隙控制在0.15-0.25mm之间，既保证运转时不会出现卡滞，也避免侧隙过大导致传动异响、正反转切换时冲击过大的问题。差速器壳体外侧预留有轴承安装位，用于装配圆锥滚子轴承，支撑整个差速总成在主减壳体内转动，轴承预紧力可通过主减壳体两侧的调整螺母进行调节，保证支撑刚度的同时避免轴承过热磨损。
