蒸发冷却用规整蜂窝芯散热结构

这款蜂窝芯结构主要面向蒸发冷却类换热设备的核心填料层设计，在闭式冷却塔、间接蒸发冷却空调、数据中心自然冷却单元、工业工艺废热回收装置中都有广泛的适配场景。不同于常规的斜波纹填料，该结构采用正六边形蜂窝规整排布，单孔道沿芯体厚度方向完全贯通，气流穿过时不会出现频繁的折流扰动，能在保证气液充分接触的前提下，大幅降低通风侧的阻力损失，适配大流量、低风压的通风工况。

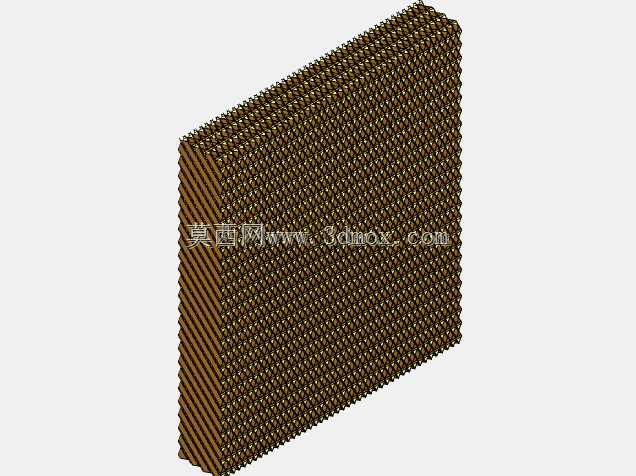

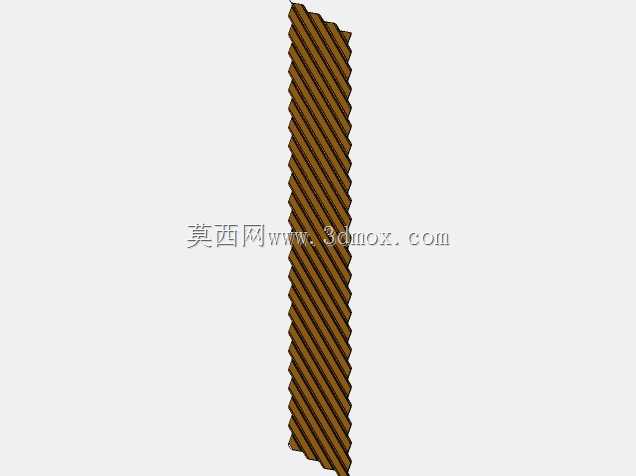

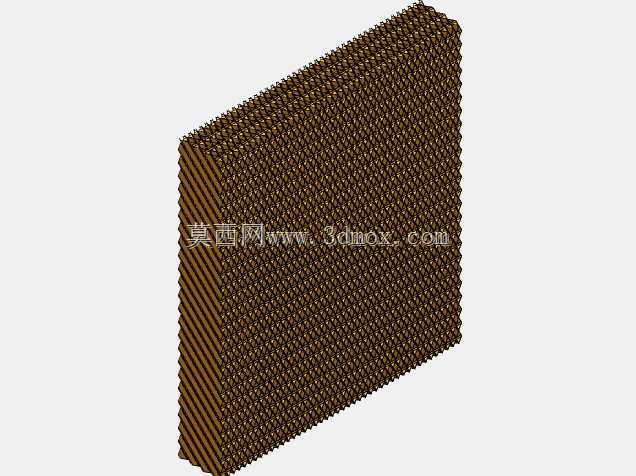

设计阶段优先考虑了芯体的结构刚度与均流特性，六边形孔格的等边长设计让整个芯体的面内受力均匀，垂直于板面方向的承压能力远高于同克重的波纹填料堆叠结构，安装时不需要额外增设密集的支撑格栅，仅需在芯体四周设置边框压条即可完成固定，能有效减少支撑构件对通风截面的遮挡，提升有效通流面积占比。芯体的整体外形为等厚度矩形平板结构，厚度方向的尺寸可根据换热负荷需求灵活调整，常规适配的安装边界为矩形框槽，芯体与框槽之间预留2-3mm的密封压缩量，搭配耐温橡胶条即可完成侧边密封，避免气流出现旁通短路的问题。

从实际使用场景来看，该蜂窝芯的孔道内壁可形成均匀的液膜，冷却介质沿孔道壁面缓慢流下时，与逆向穿过孔道的热空气充分接触，通过蒸发相变带走热量，相比不规则填料结构，孔道的规整性让液膜分布更均匀，不会出现局部液流汇聚导致的干斑问题，长期运行的换热效率衰减幅度更小。同时该结构的孔道走向一致，清洗维护时可直接采用高压水枪沿孔道方向冲洗，积垢清理难度远低于交错流道的填料结构，适配水质条件一般的开式循环冷却系统。建模过程中对蜂窝孔格的壁厚做了等参数化处理，可根据不同的材质适配调整壁厚参数，若采用金属材质冲压焊接成型，壁厚可控制在0.1-0.3mm区间，若采用高分子复合材料挤出成型，壁厚可适当调整至0.5-1mm，均能保证结构的整体刚度满足安装与运行要求，不会出现运行过程中芯体受压变形、孔道塌陷堵风的问题。
