双轴联动式太阳光线追踪承载装置

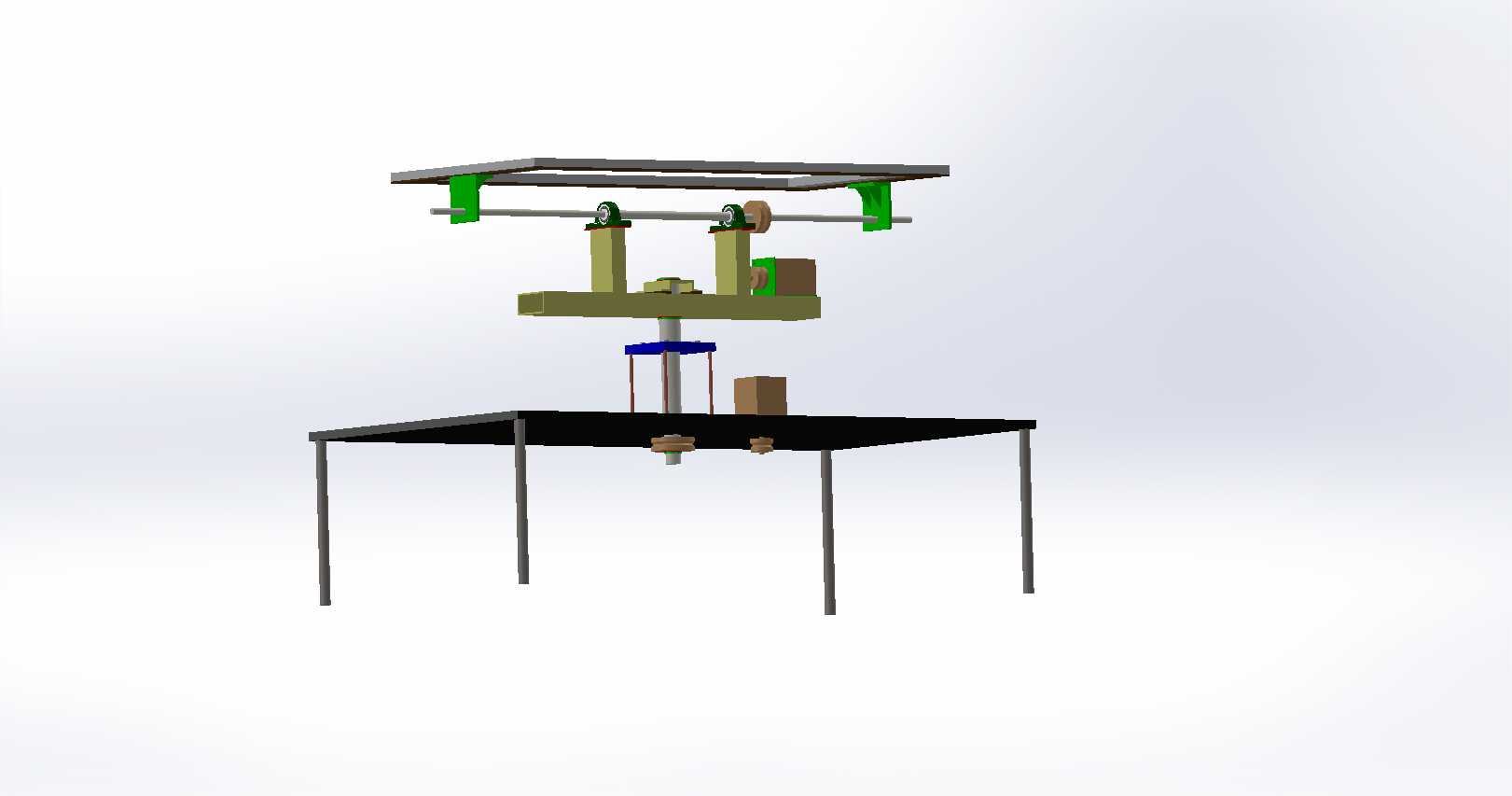

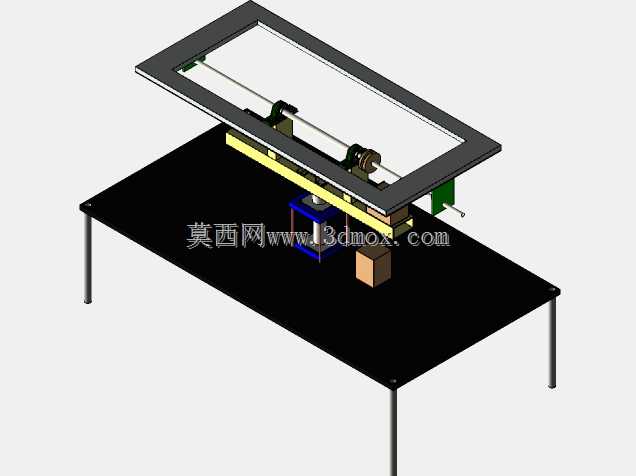

这套追日承载结构主要面向分布式小型光伏试验场景、教学实训光能利用项目，可搭载平板式光能接收面板，通过实时调整面板朝向，让受光面始终保持与入射太阳光线垂直的姿态，相比固定倾角安装的同规格受光面板，能有效提升单位面积的光能接收效率，尤其适合光照角度随季节、时辰变化幅度较大的区域使用。从结构设计逻辑来看，整套装置采用上下分层的双自由度调节方案，下层回转支承结构负责水平方位角的调整，可覆盖360度全周向转动范围，适配太阳从东升至西落的水平方位变化；上层俯仰调节支架负责高度角的调整，可根据不同纬度、不同季节的太阳高度角变化，在0到90度区间内调整面板俯仰姿态，两个维度的调节动作通过独立的驱动单元传递动力，传动路径上设置了自锁结构，避免外力扰动导致面板姿态偏移。在安装边界设计上，整套装置底部采用四点支撑的桌式安装基座，支腿采用等长金属杆件，可直接固定在平整的硬质地面或试验台面上，基座上方预留了驱动元件、控制模块的安装空间，布线可沿支腿内部或支架型材的槽道排布，避免外露线路受光照老化。上层承载框架采用矩形边框结构，边框内侧预留了标准尺寸的面板安装孔位，可适配常规小尺寸试验用光伏板的安装尺寸，框架与俯仰支架之间采用快拆式连接结构，方便根据测试需求快速更换不同规格的受光面板。俯仰支架的转轴采用同轴双支撑设计，两侧支撑点对称布置，保证大角度俯仰过程中框架受力均匀，不会出现单侧卡滞的问题；水平回转部分采用中心回转支承搭配周边辅助支撑的结构，既保证了回转精度，也能承载上部框架与面板的整体重量，避免长期转动出现晃动偏移。在实际应用中，这套结构可搭配光敏传感器模块实现自动追日，也可接入预设的太阳轨迹算法实现定时角度调整，不需要人工频繁干预调整姿态，结构上没有复杂的异形零件，大部分构件采用标准型材与通用连接件加工，加工与装配难度较低，适合作为教学实训项目的组装实践载体，也可用于小型离网光伏供电系统的承载支架，在户外临时供电、野外监测设备供电等场景下，能有效提升光伏板的发电效率，减少同等供电需求下需要配置的光伏板面积，降低整体系统的布设成本。
