低压离心式工业通风机结构设计

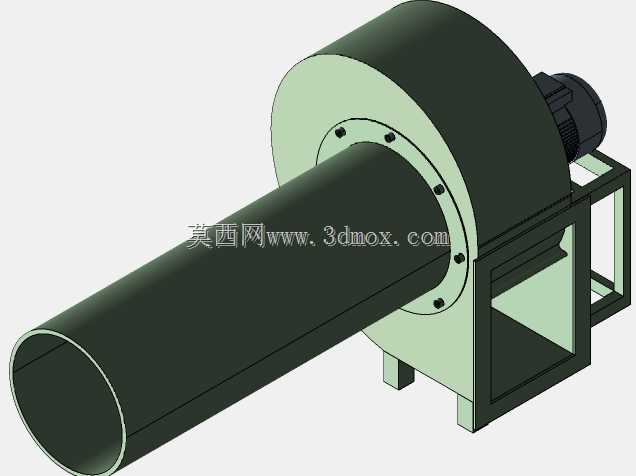

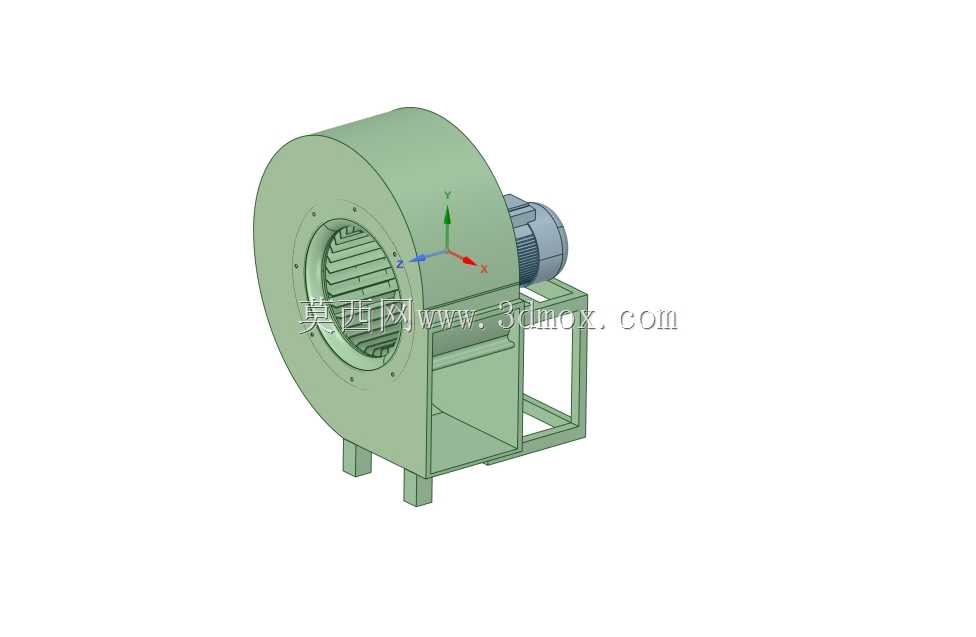

这款低压离心风机的三维结构，核心围绕常规工业场景的低压送风、排风需求设计，适配车间通风换气、生产工序排尘、小型工艺设备送风等常见工况，风压区间匹配常规管网阻力需求，不会出现风压过剩导致的能耗浪费，也不会因风压不足无法克服管路沿程阻力。从结构设计逻辑来看，蜗壳采用对数螺旋线型线做内腔设计，能最大程度降低气流在壳体内的湍流损耗，叶轮与进风口采用套接式间隙配合，减少进风端的气流泄漏损失，配套的驱动电机通过支架直接固定在风机本体的机架上，省去了额外的联轴器传动结构，既压缩了整机的轴向安装尺寸，也降低了传动环节的机械损耗，日常运维时无需额外做联轴器对中校准，减少现场安装调试的工作量。安装边界方面，进风口采用标准圆形法兰接口，可直接对接同管径的金属通风管道，出风口为方形法兰结构，适配常规矩形排风管路的连接需求，底部机架预留了四个通用安装地脚孔，可直接固定在混凝土基础或者钢制设备平台上，整机重心落在机架支撑面的几何中心范围内，满负荷运行时的振动幅值控制在常规工业设备允许范围内，无需额外做重型减振基础。设计过程中优先考虑了现场运维的便利性，蜗壳侧面预留了检修开口，日常清理叶轮积尘、检查轴承磨损情况时无需完全拆解整机壳体，电机与机架的连接采用可调式螺栓结构，后期更换不同功率的适配电机时，可通过腰型孔调整安装位置，保证电机轴与叶轮轴的同轴度要求。气流组织上，轴向进风的设计让气流可以平顺进入叶轮腔室，经过叶轮加速后沿蜗壳切向从出风口排出，气流转向过程的压损控制在合理区间，适配1000Pa以下的低压管路系统，常见的应用场景包括生产车间的全面通风、焊接工位的局部排风配套、小型除尘系统的动力单元、烘干设备的热风循环送风等，结构上没有冗余的复杂构件，所有钣金件的折弯、焊接工艺都适配常规钣金加工厂的加工能力，不需要特殊定制的加工工装即可完成生产制造，三维模型中所有配合面的公差设定都符合通用机械加工的精度要求，装配环节不会出现干涉问题，可直接用于生产出图或者设备选型的结构参考。
