熔炉配套均热区多出料口料斗结构

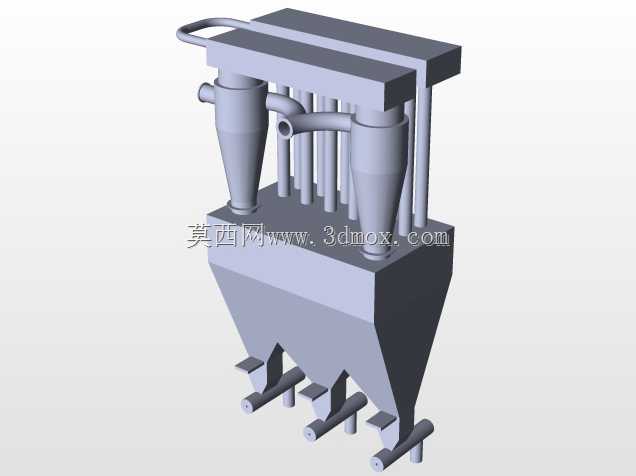

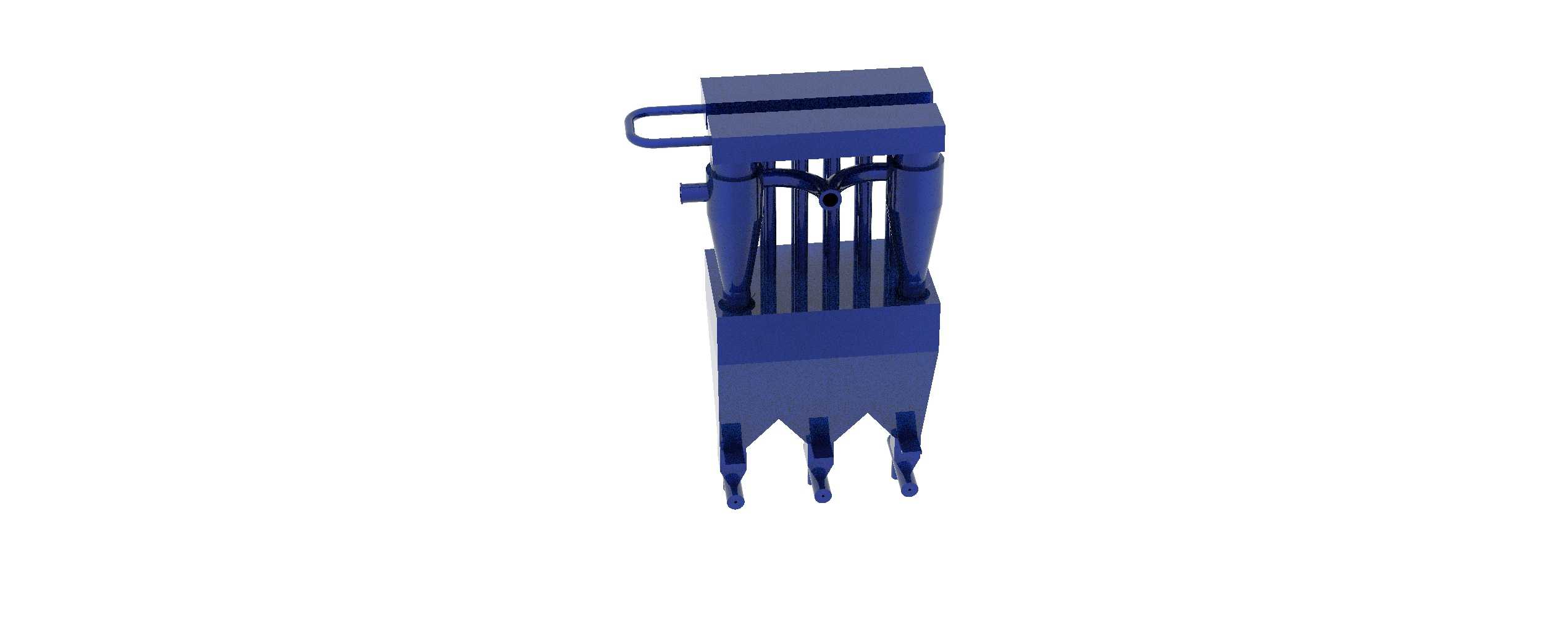

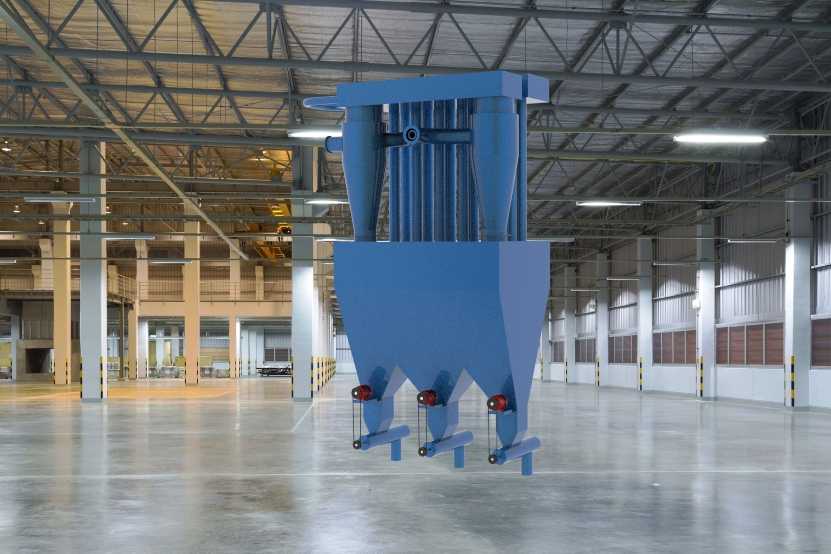

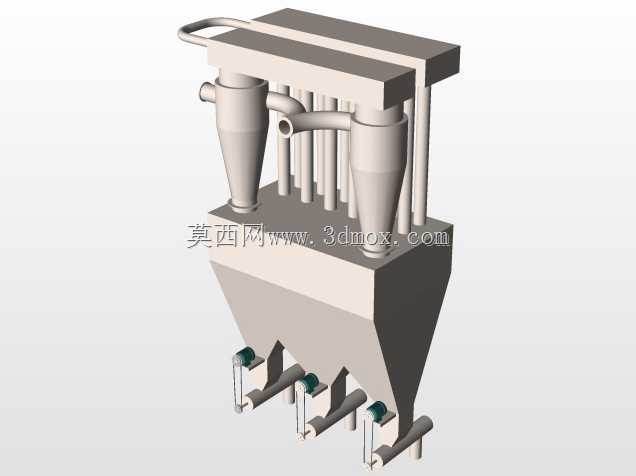

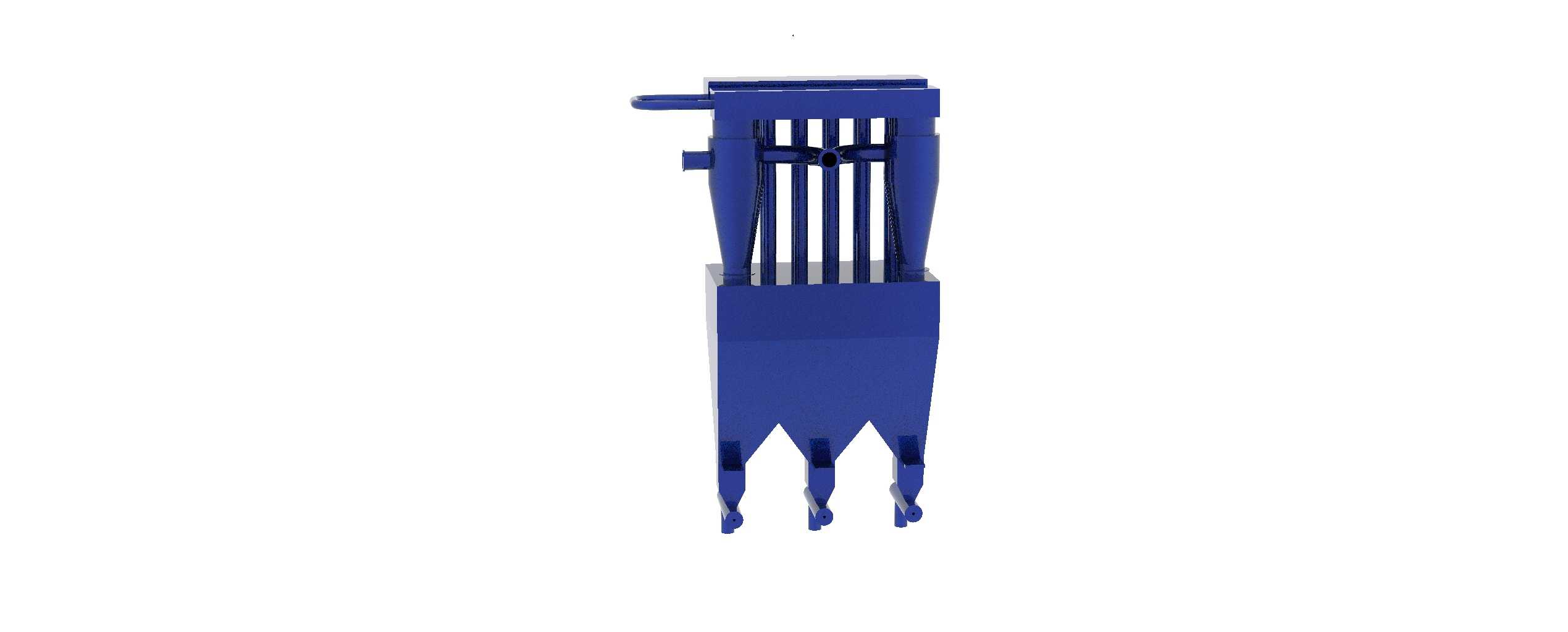

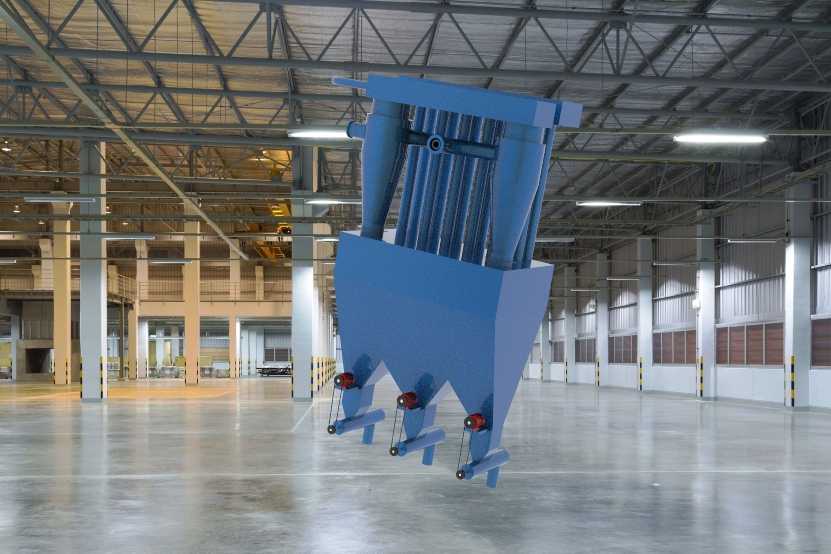

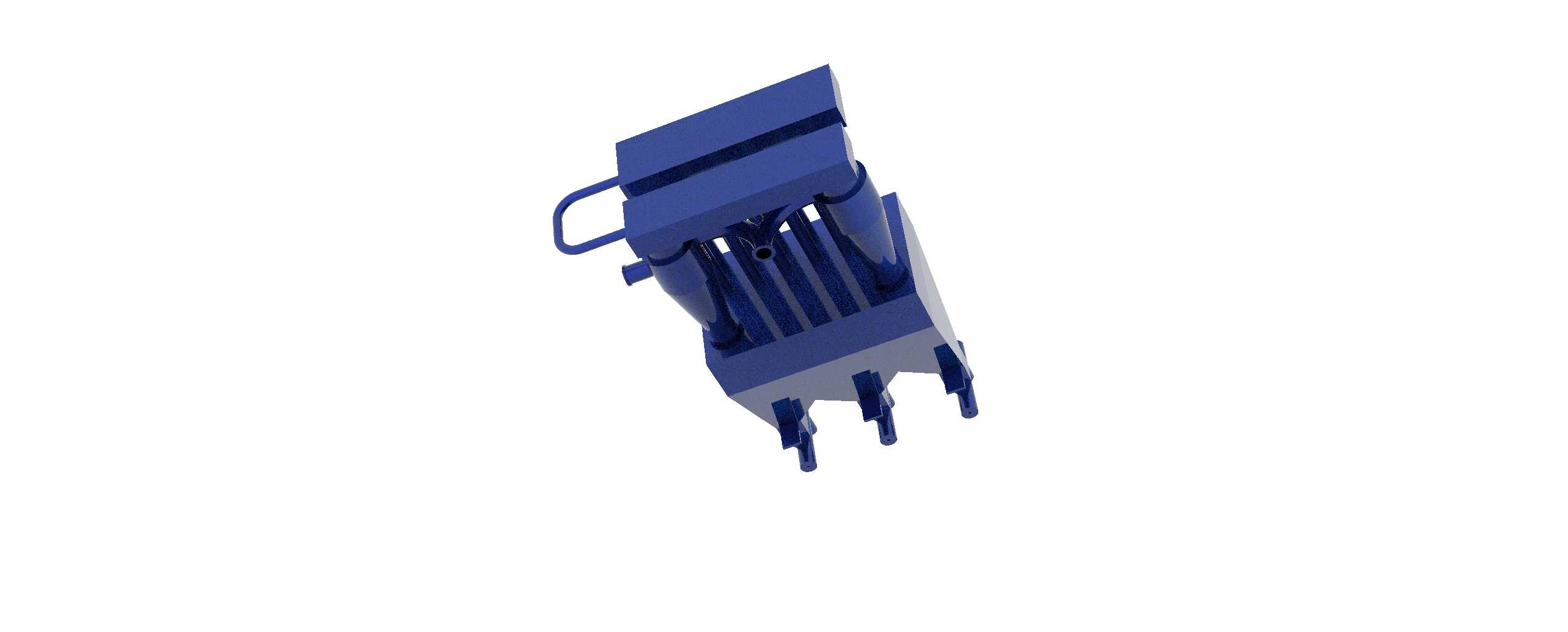

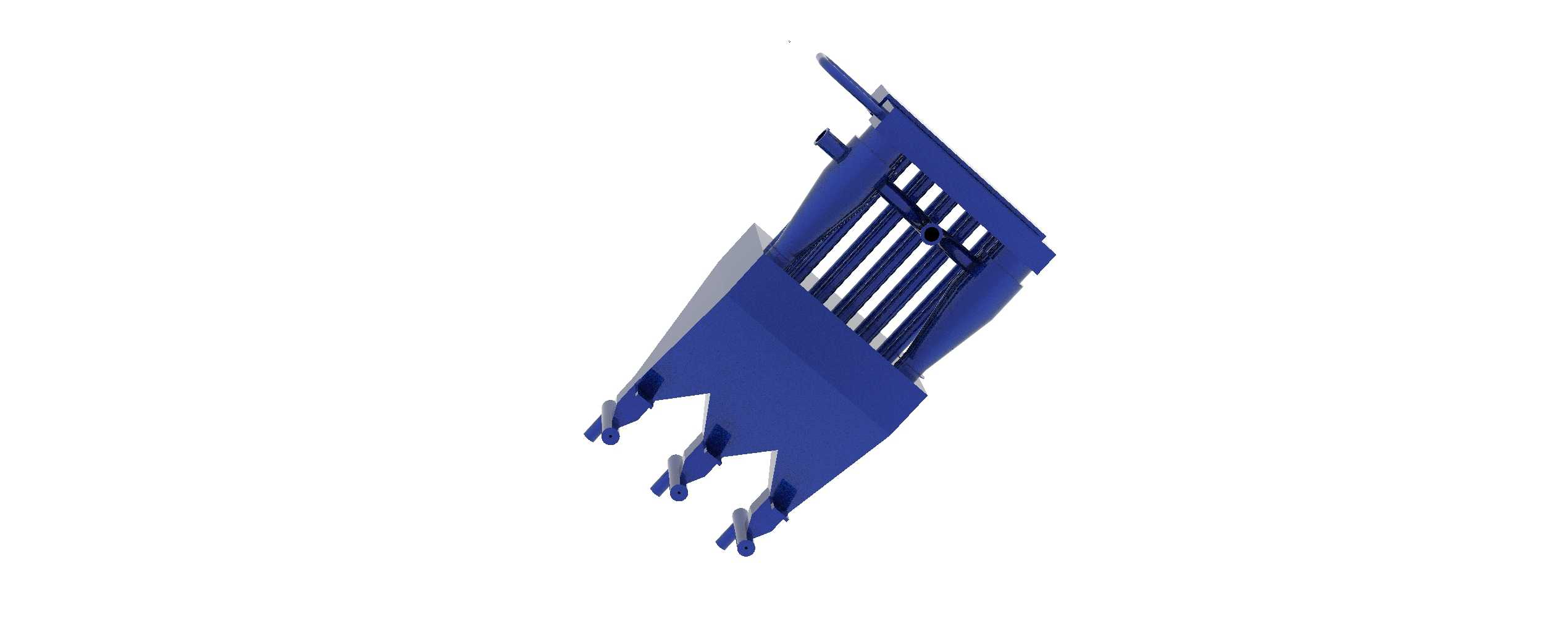

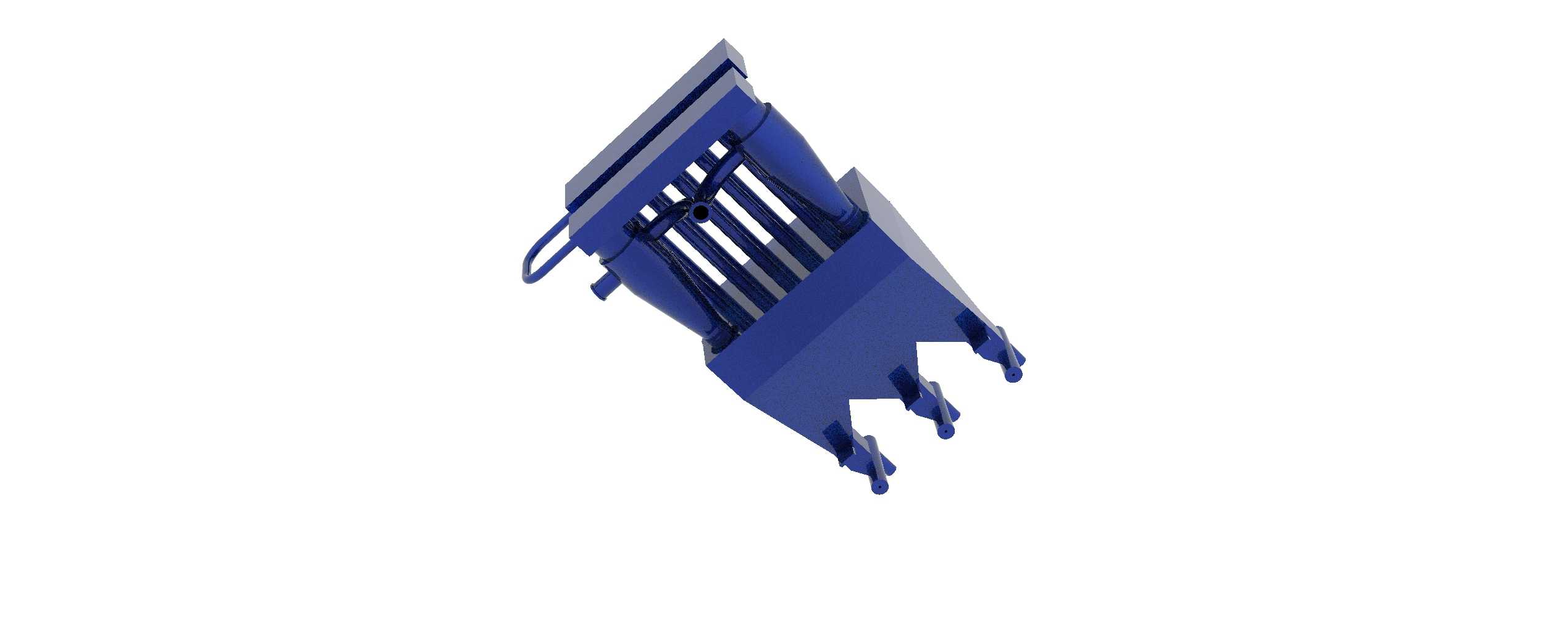

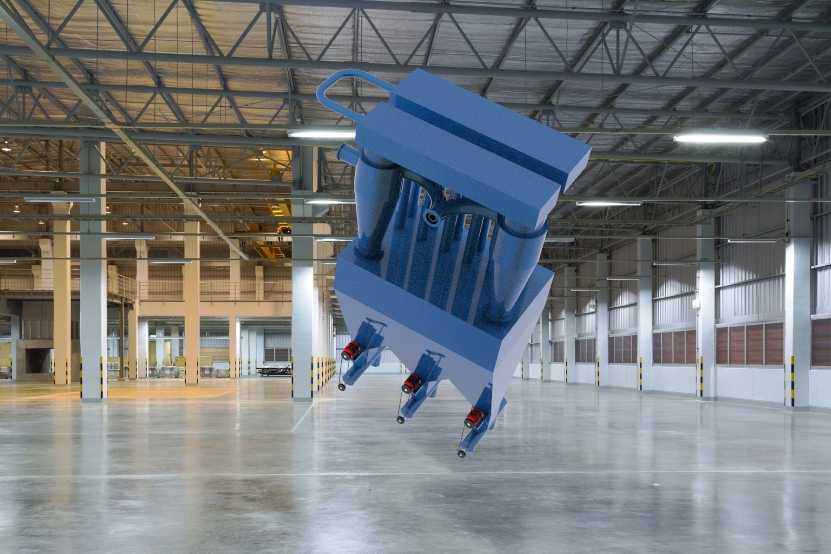

在有色冶金、金属熔炼的连续生产产线中，均热区料斗是衔接熔炉出料与后续物料输送、分配环节的关键衔接部件，这款适配10tph处理量熔炉的料斗结构，从实际产线的工况痛点出发完成整体设计，解决了常规单出料口料斗在高温物料分流时易出现的料流偏析、局部积料、出料速度不可控的常见问题。从结构布局来看，上部采用多组并行的锥段预分配结构，每一组锥管对应独立的流道，能够将熔炉输出的高温熔融态或高温固态物料提前进行均分，避免单一大料仓结构下物料因重力偏析导致的出料粒度、温度不均问题，下部的主仓体采用大倾角斜壁设计，斜壁角度参考高温物料的安息角做了冗余设计，即使是流动性稍差的焙烧后物料，也不会在仓壁出现粘壁、架桥堵料的情况。料斗下部设置了四组独立的出料控制单元，每一组出料口都配套了配重式锁风卸料结构，不需要额外配置气动或电动执行元件，依靠物料自身重力即可触发卸料动作，当料位积累到设定阈值时配重翻板自动开启排料，排料完成后靠配重自动复位锁闭，既能够控制各出料口的出料量均匀一致，还能避免均热区的热气流从出料口外溢，减少区域热损耗，同时阻挡外部冷空气进入均热区影响炉内温度场稳定性。安装边界方面，上部法兰采用矩形对接结构，可直接与熔炉下部的均热区出料法兰匹配连接，法兰面预留了密封件安装槽，可填充耐高温密封填料杜绝漏料、漏风问题，设备整体的重心沿垂直中轴线对称分布，安装时不需要额外做偏载配重处理，配套的支架可直接搭接在产线的钢结构平台上，各出料口的中心距与后续的输送设备进料口位置一一对应，不需要额外增设转接溜管，减少了产线的物料转接落差，降低物料跌落产生的扬尘与设备磨损。设计过程中针对高温工况做了结构强化，所有与物料接触的壁板都采用了等强度加厚设计，在料流冲刷最频繁的锥段下部区域，预留了耐磨衬板的安装位置，后期维护时不需要整体更换料斗，仅需更换磨损的衬板即可大幅延长设备使用寿命，各出料翻板的转轴采用外置式轴承座设计，轴承位于料斗壳体外部，不会直接接触高温物料，避免长期高温运行导致的轴承润滑失效、卡滞问题，日常维护时可直接在外部完成轴承的润滑与更换，不需要进入料斗内部作业，降低了高温区域的设备维护难度与安全风险。
