民用膜式燃气计量表结构设计

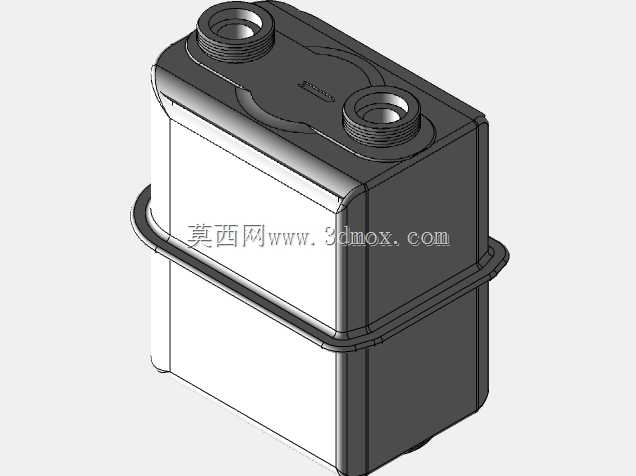

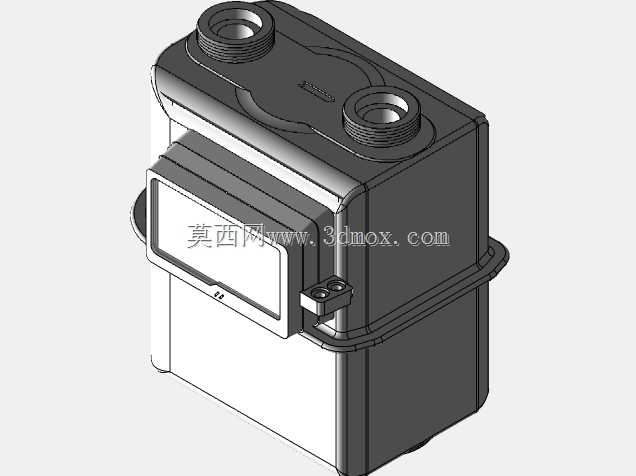

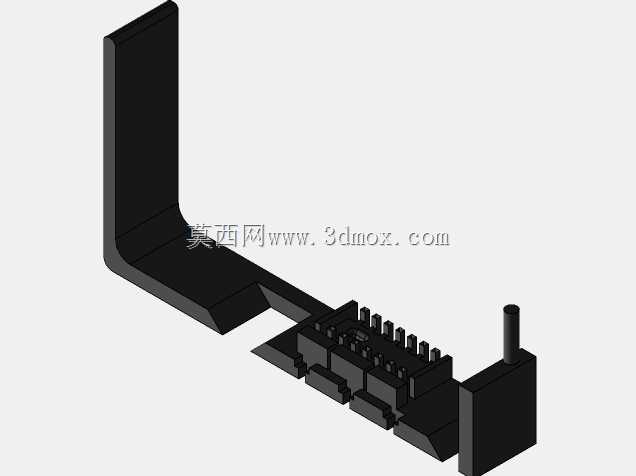

这款膜式燃气表的三维建模，核心围绕民用住宅燃气计量场景的实际安装与使用需求展开，日常主要用于家庭用户端的天然气、人工煤气等气体燃料的累计流量计量，是燃气输配末端贸易结算的核心计量器具。建模过程中优先还原了设备的实际安装边界，顶部两个同轴设置的外螺纹接口为燃气进出通道，接口间距、螺纹规格完全匹配民用燃气立管的通用安装尺寸，无需额外加装转接件即可直接对接入户燃气管道，表体底部预留的安装固定孔位，适配墙面挂装的常规支架尺寸，安装后表体与墙面的间隙控制在合理范围，既方便日常抄读数值，也避免管道应力直接作用在表体接口上造成密封失效。

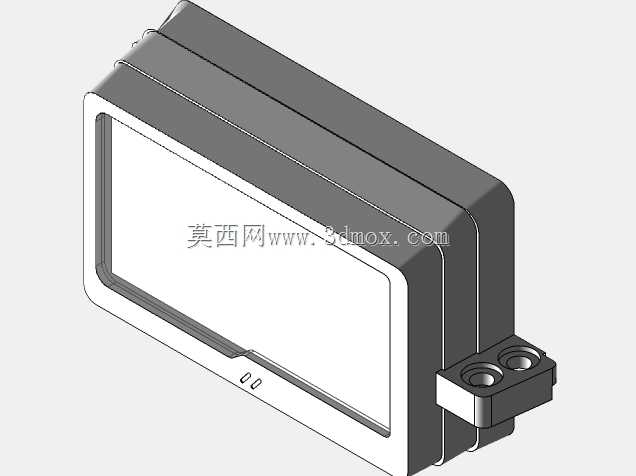

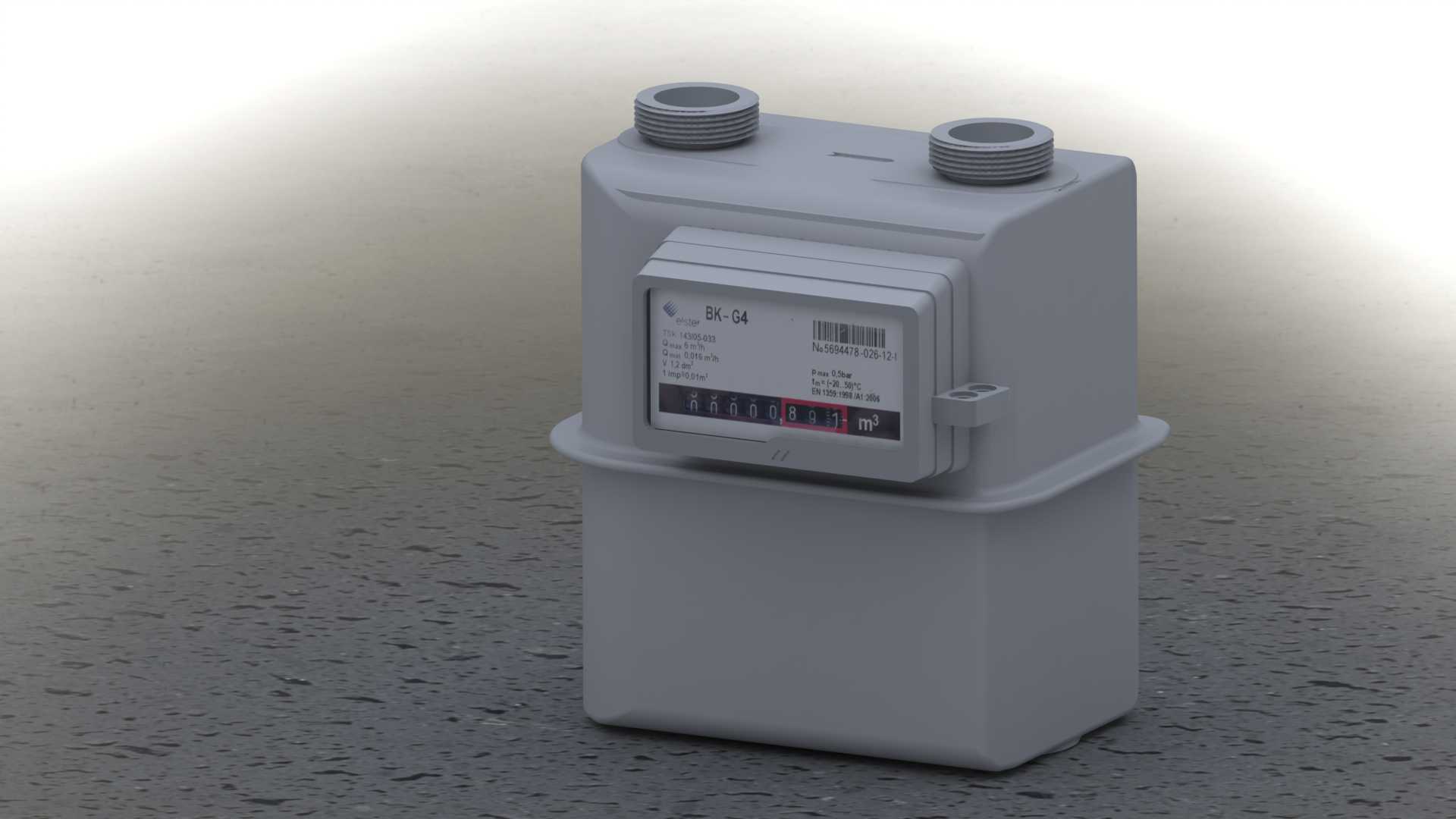

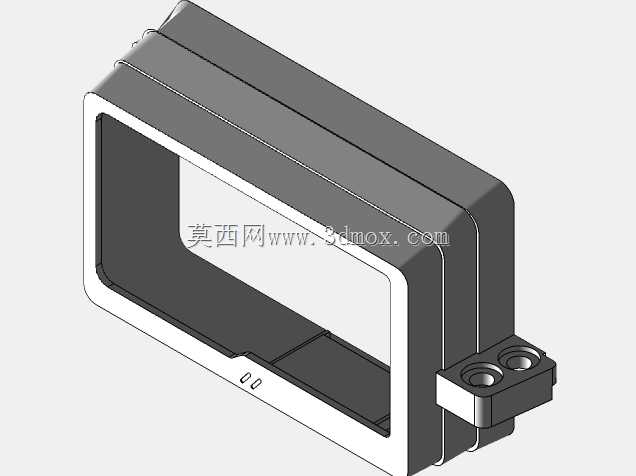

从功能结构来看，表体内部的计量腔室采用柔性膜片分隔结构，建模时还原了内部传动构件的运动逻辑，气体进入腔室后推动膜片往复摆动，通过联动的曲柄齿轮机构将直线运动转化为计数轮的旋转运动，最终通过正面的字轮显示窗直接输出累计流量数值，显示区域的透明视窗做了轻微的凸起弧度设计，避免表面积灰遮挡读数，视窗下方的红色标识区域对应小数位计量，方便运维人员快速核对流量数据。表体上壳与下壳的连接采用卷边密封结构，建模时还原了接缝处的压合轮廓，该结构能保证壳体在长期带压工况下的密封性能，避免燃气泄漏风险，壳体外部的涂层做了哑光磨砂处理，既可以抵御厨房环境下的油烟、潮气侵蚀，也能减少日常剐蹭造成的外观损伤。

设计过程中充分考虑了民用场景的使用特性，整体外形采用方正的圆角过渡结构，没有突出的尖锐棱角，避免安装和日常巡检过程中造成磕碰损伤，顶部接口的高度做了统一规范，适配不同层高住宅的入户管安装高度差，表体整体重量控制在合理区间，单人即可完成挂装作业，不需要额外的承重辅助结构。计数机构的传动比经过精准匹配，能保证在常用流量范围内的计量精度符合民用燃气计量的标准要求，同时在最小流量下也能稳定计量，避免小流量下的计量偏差。
