iPower GBM4008-150T万向节无刷电机结构模型

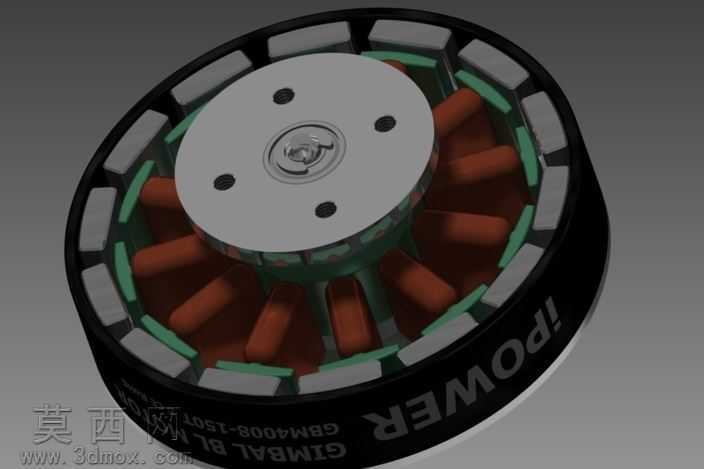

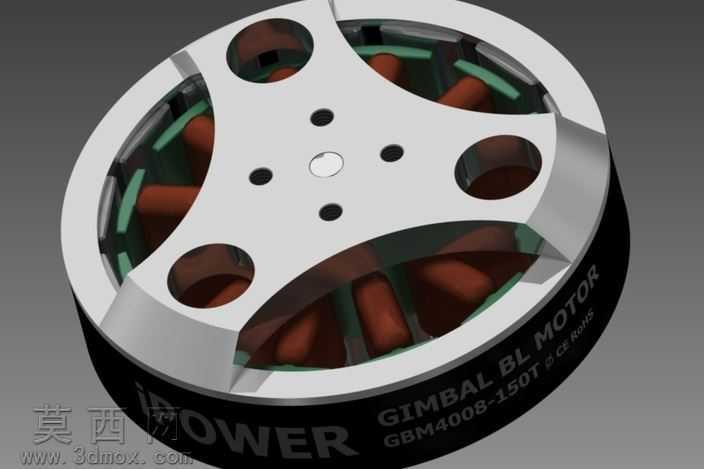

本模型为iPower GBM4008-150T万向节无刷电机的完整三维结构模型，采用Autodesk Inventor完成全参数化建模，所有零部件尺寸按照实物1:1还原，可直接用于结构校核、装配验证与教学演示场景。建模过程中首先对电机的整体尺寸进行基准定位，以中心转轴为全局装配基准，依次完成定子组件、转子组件、端盖、安装基座等核心部件的独立建模，再通过同轴、面贴合、间隙配合等装配约束完成整体组装，确保各部件的装配公差符合无刷电机的实际生产标准。材质渲染阶段针对不同部件匹配对应材质属性：电机外壳端盖采用6061铝合金材质，设置金属磨砂质感与轻微反光参数，还原CNC加工后的金属表面肌理；定子铁芯设置硅钢片的叠层纹理与深灰哑光金属材质，绕组铜线匹配高反光红铜材质，清晰展现线圈的缠绕排布结构；转子磁钢设置钕铁硼永磁体的深黑哑光材质，与定子绕组形成明确的视觉区分；基座外圈的标识文字采用凹凸贴图实现，还原实物表面的丝印标识效果，整体渲染采用柔和的环境光搭配局部补光，清晰展现内部结构的同时避免过度反光遮挡细节。结构设计上，该款万向节无刷电机采用外转子结构设计，端盖开设多组圆形镂空减重孔，在保证结构强度的前提下有效降低整体自重，适配云台、万向传动等对重量敏感的应用场景；定子绕组采用集中式绕线方案，槽极匹配经过优化，可有效降低运转时的齿槽转矩，提升运转平顺性；转子磁钢采用表贴式排布，配合高精度轴承安装位，可保证运转时的同轴度，减少运转抖动。建模过程中对所有安装孔位、走线槽、轴承配合位都做了精确还原，可直接导出工程图用于生产参考，也可导入仿真软件完成电机的电磁、力学性能仿真分析。
