蜡烛供能温差热电发电装置结构设计

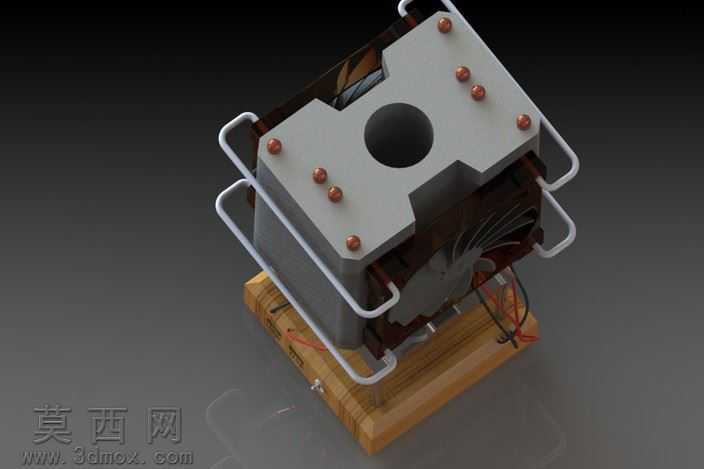

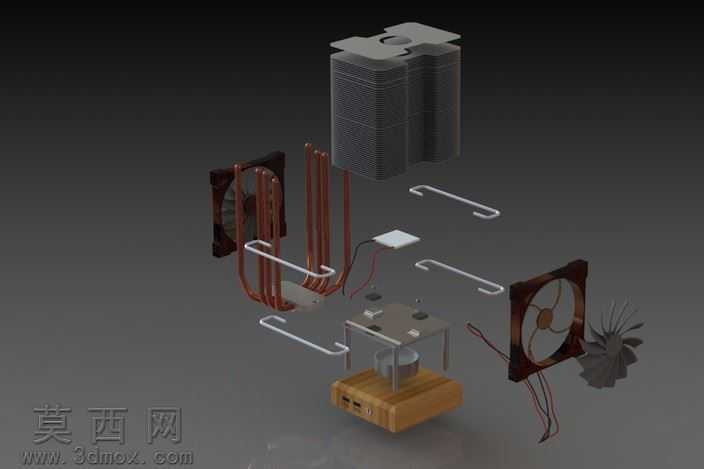

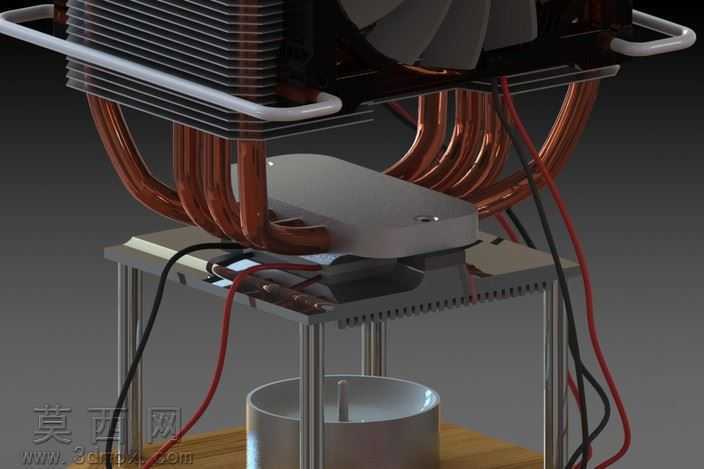

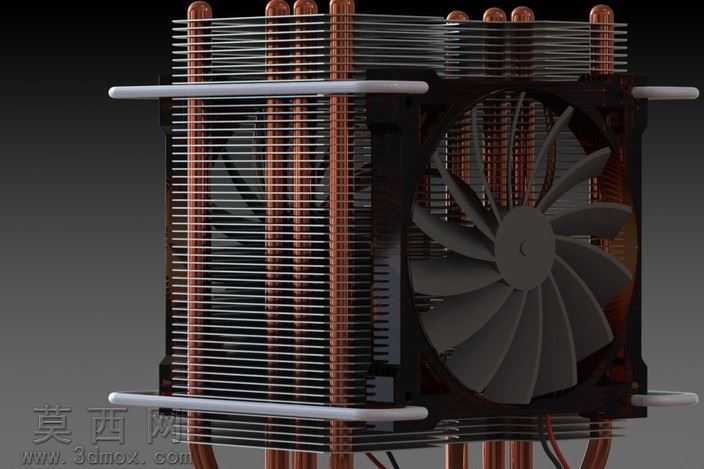

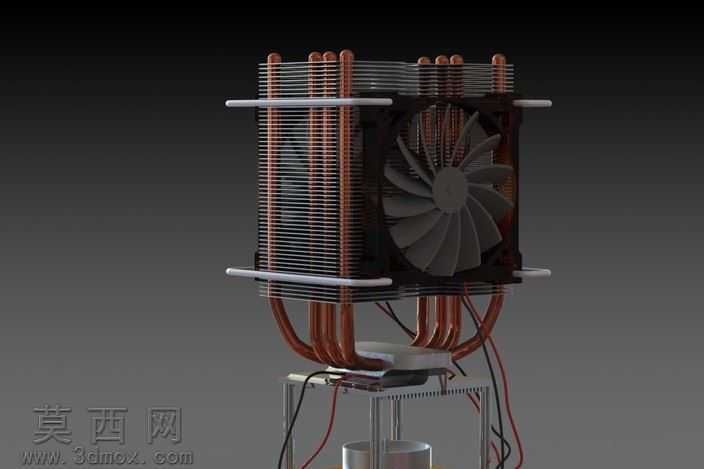

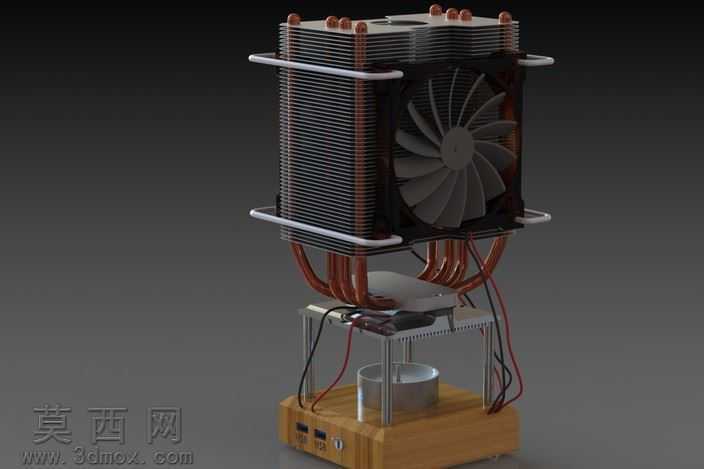

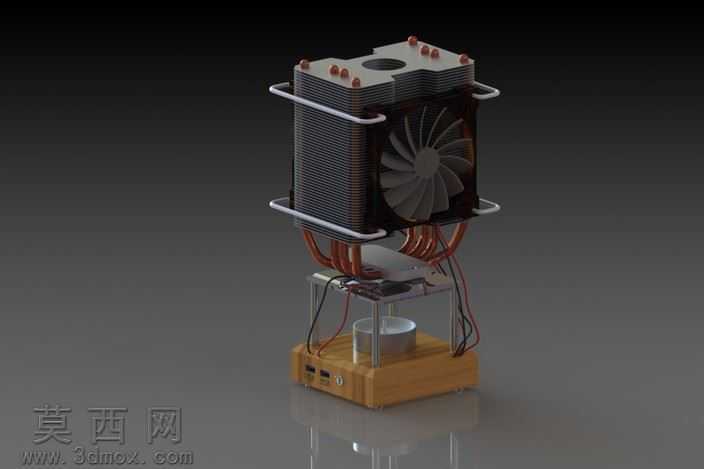

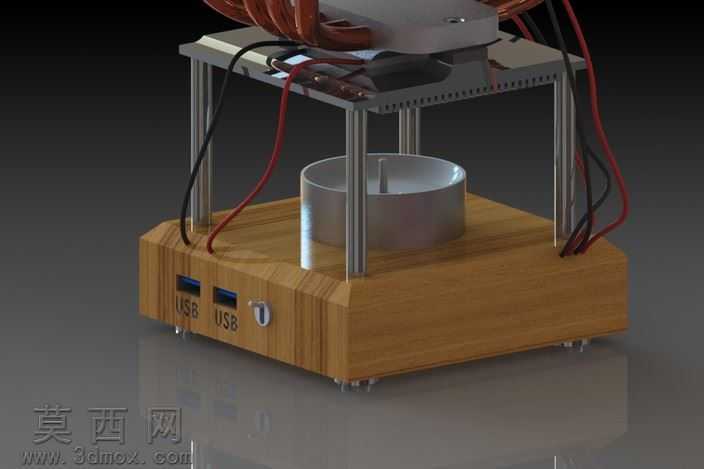

本三维模型为基于塞贝克效应的蜡烛供能温差热电发电装置，整体采用SolidWorks完成全参数化建模，建模过程中对各零部件进行独立草绘、特征拉伸与装配约束，确保各部件配合间隙符合实际装配逻辑，无干涉错位问题。模型整体采用分层堆叠式结构设计，底部为实木质感的基座，建模时通过木纹纹理贴图、哑光木质材质参数调整还原实木基座的视觉效果，基座内部预留蜡烛放置腔体，腔体尺寸适配常规柱状蜡烛，同时基座侧面预留USB输出接口的安装位，还原实际装置的电能输出结构。基座上方设置金属导热平台，建模时赋予高导热金属材质，通过调整材质反光度、粗糙度参数模拟铝合金导热面的金属质感，导热平台与上方TEG热电发电模块紧密贴合，保证热量高效传导至热电模块热端。热电模块上方设置CPU级散热模组，该部分建模还原了铝制鳍片散热塔、热管、散热风扇的完整结构：散热鳍片采用薄壁阵列特征完成建模，赋予哑光铝材质；热管通过扫掠特征完成弯曲管路建模，赋予紫铜材质还原热管的导热属性；散热风扇单独完成扇叶、边框、电机位的建模，扇叶采用曲面放样特征保证弧度符合流体散热需求，赋予半透明磨砂塑料与黑色硬质塑料结合的材质效果。模型渲染阶段采用暗调影棚环境，添加柔和顶光与侧光，突出金属部件的反光质感与木质基座的温润质感，同时通过光影对比凸显装置分层结构的层次感。设计思路围绕小型离网热电发电场景展开，以蜡烛燃烧产生的低品位热能作为热源，通过热电模块将冷热端温差直接转换为电能，搭配大尺寸散热模组保证冷端温度维持在较低区间，从而获得稳定的温差提升发电效率，整体结构紧凑无需外接电源，可作为小型应急供电、科普演示装置使用，建模过程中对热电模块的接线、散热风扇的供电线路也进行了还原，通过扫掠特征完成电线建模，赋予黑色橡胶材质，还原装置的完整布线逻辑，各部件的连接固定结构也做了细节还原，包括固定散热模组的金属卡扣、基座与导热台的连接柱等细节，保证模型的结构完整性与写实度。
