杠杆重锤式塞古里达瓣阀结构设计

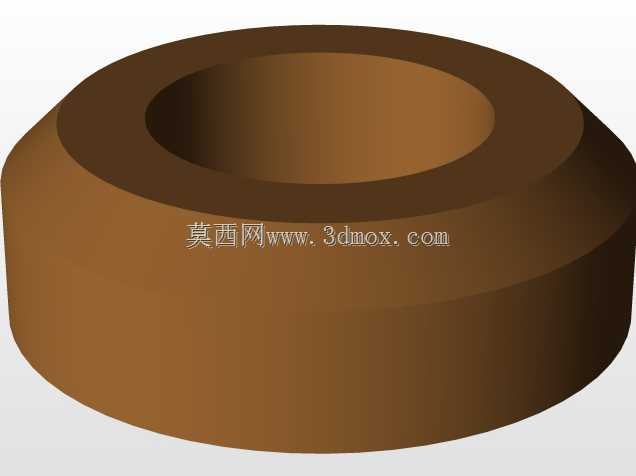

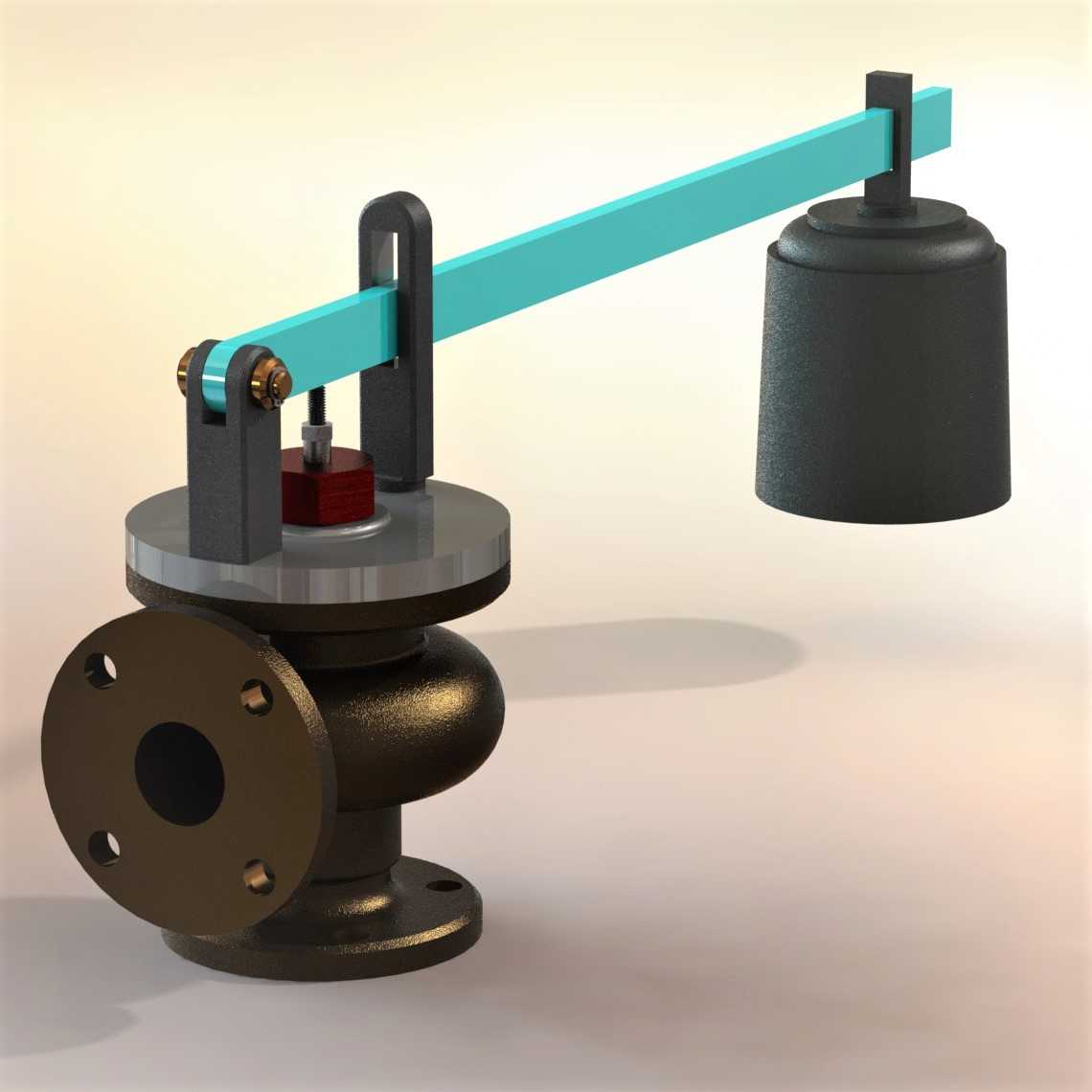

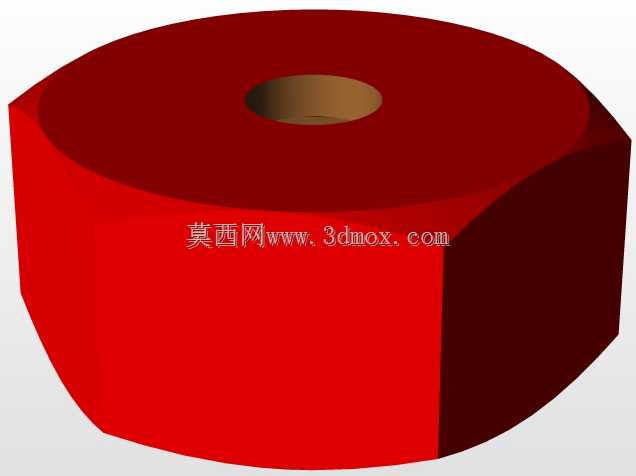

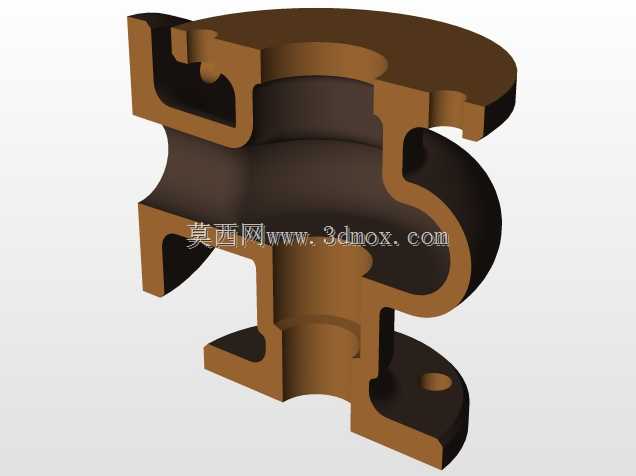

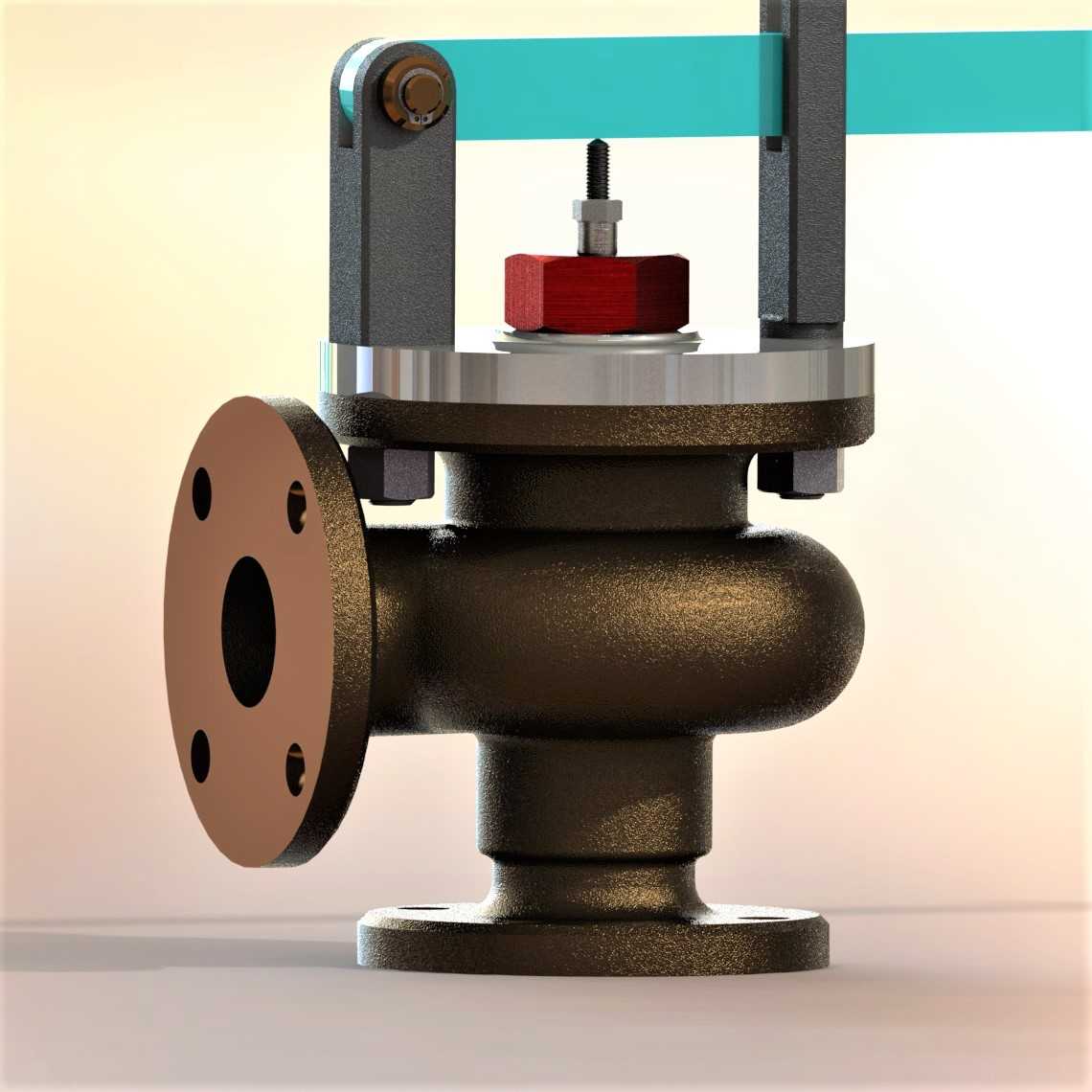

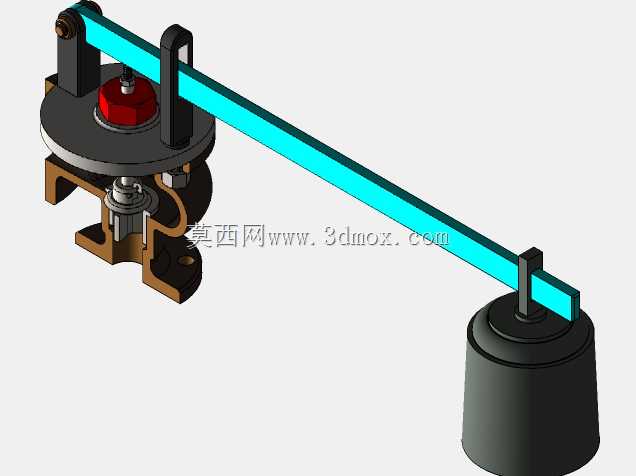

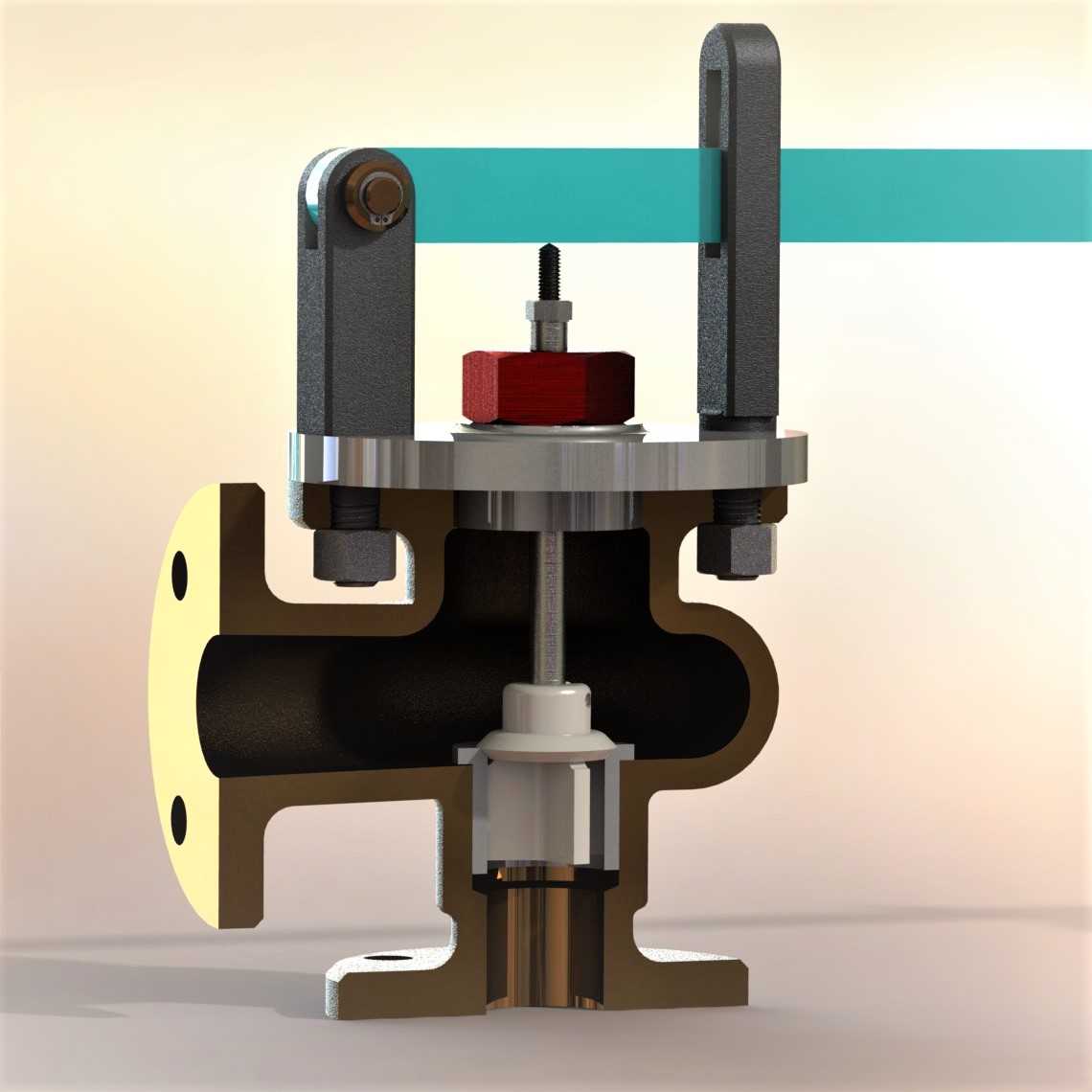

这款带杠杆配重结构的瓣式阀件，常应用在低压蒸汽管路、常压储槽气相平衡段、小型给排水系统的超压泄放工况中，依靠杠杆末端重锤的重力矩平衡阀瓣承受的介质压力，当管路内压力超过设定阈值时，介质推力克服配重产生的密封力矩，阀瓣绕铰接轴抬起泄放多余介质，压力回落至安全区间后自动回位密封，无需外接动力源即可完成超压保护动作，结构可靠性高，日常维护仅需定期检查铰接部位磨损与重锤固定状态即可。从结构设计逻辑来看，建模时优先确定阀座通径与额定泄放量的匹配关系，阀瓣密封面采用锥面与平面贴合的结构，降低密封面加工精度要求同时保证低压下的密封性能，杠杆支点位置设置在阀盖上方的铰接支架上，支架与阀盖采用螺栓紧固连接，方便后期拆解检修阀瓣与密封件。阀体采用侧进底出的角式流道结构，侧向接口为带螺栓孔的法兰连接端，可直接与同通径的管路法兰对接，底部法兰用于阀件在设备罐顶或管段支座上的固定安装，安装时需保证杠杆摆动平面无外部构件干涉，预留足够的重锤抬升行程空间，避免泄放动作时杠杆与周边管线、支架发生碰撞。重锤采用筒式铸铁结构，通过顶丝固定在杠杆的长条槽内，可根据实际需要的开启压力调整重锤在杠杆上的位置，改变力臂长度实现整定压力的调节，杠杆与阀瓣的连接部位采用铰接销轴结构，预留微小的活动间隙补偿加工与安装误差，保证阀瓣回落时能准确贴合阀座密封面，避免卡涩导致的密封失效。建模过程中对法兰螺栓孔的位置度、铰接轴的同轴度、杠杆的直线度都做了对应公差匹配，所有配合部位的间隙设置符合低压阀件的设计规范，流道部位做了圆弧过渡处理，减少介质流动时的阻力损失，阀体外表面的加强筋结构兼顾了刚性提升与铸件成型的工艺要求，避免壁厚不均导致的铸造缺陷。
