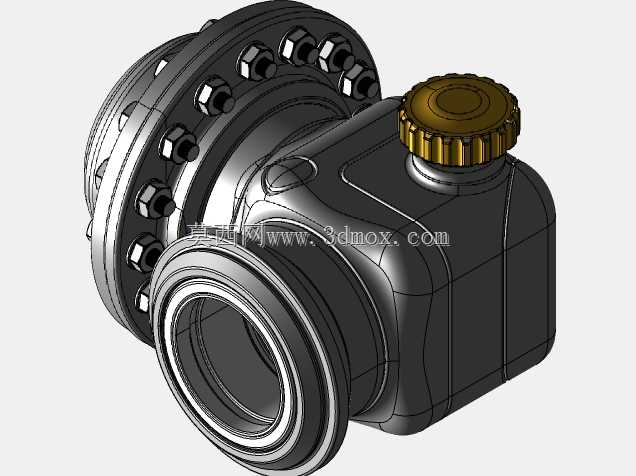

带法兰接口的液氢存储加注容器结构

该液氢存储加注部件主要面向氢能加注、特种动力系统供氢场景，适配小流量液氢临时存储、管路中转加注的工况需求，可作为小型氢能试验台架、特种装备供氢回路的核心储液单元，解决低温液态氢介质短距离输送过程中的缓存、稳压、加注衔接问题，避免管路直接对接带来的压力波动、介质泄漏风险。从结构设计来看，主体储液腔采用近似方形的圆角过渡构型，相比同容积圆柱腔体能够更好利用安装空间，减少设备内部的无效占位，腔体壁厚按照低温低压储液工况做梯度设计，法兰对接侧做局部加厚处理，抵消螺栓预紧力带来的局部应力集中，避免低温下材料脆化引发的结构失效。端部采用带颈对焊法兰连接结构，法兰周向均匀布置内六角紧固螺栓，密封面采用凸面构型适配金属缠绕垫片，能够满足-253℃液氢工况下的静密封要求，法兰接口的通径尺寸匹配常规低温液氢输送管路规格，安装时可直接与同规格管路法兰对接，无需额外做变径转接，安装边界预留足够的螺栓操作空间，采用常规内六角扳手即可完成紧固作业，无需特殊工装。顶部设置带防滑齿结构的加注口盖，盖体与加注口采用螺纹配合加密封锥面的双重密封结构，齿形结构方便操作人员带低温防护手套时完成启闭操作，无需额外工具即可实现快速开盖加注、闭合密封，加注口的凸起高度做了限位设计，避免外接加注枪对接时出现过位磕碰。整体结构做了圆滑过渡处理，所有棱边均倒圆角消除应力集中点，外表面的结构筋布局兼顾腔体刚性与轻量化需求，在满足低温耐压强度要求的前提下尽可能降低整体重量，适配移动类特种装备的安装配重要求。建模过程中对密封配合面、螺栓孔位、接口通径均做了参数化关联，修改对应参数即可快速调整容积、接口规格，适配不同流量等级、不同安装空间的使用需求，法兰螺栓孔的位置度、密封面的平面度均按照低温压力容器的相关公差要求设定，能够直接导出工程图用于生产加工参考。
