车用点火部件火花塞结构三维数模

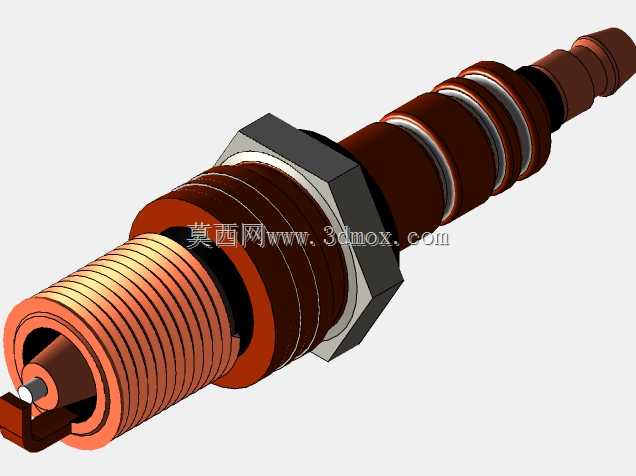

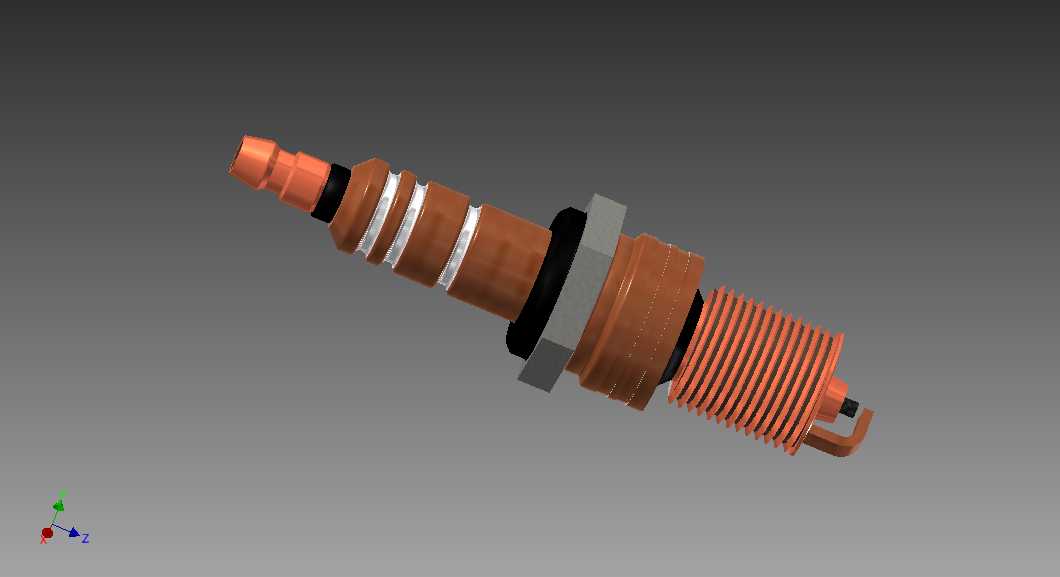

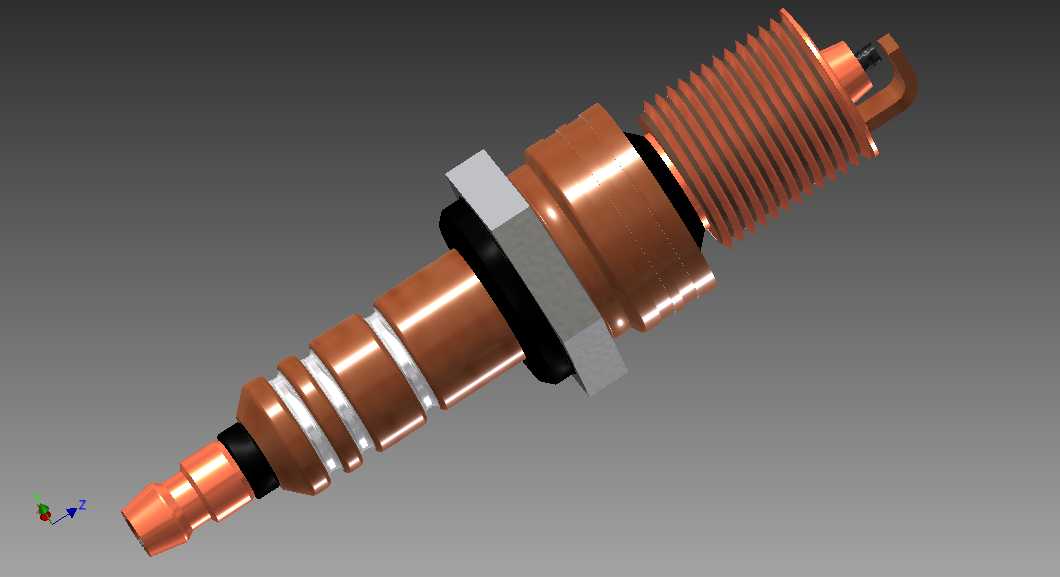

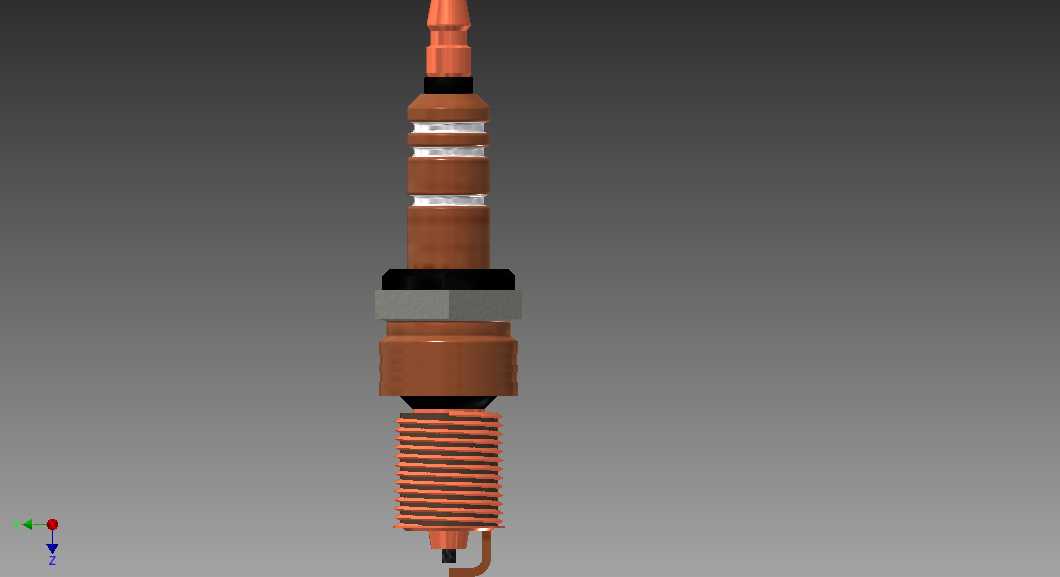

这款火花塞三维数模完整还原了车用内燃机点火核心部件的全尺寸结构，建模过程中严格遵循量产火花塞的安装边界要求，螺纹段采用公制标准火花塞螺纹规格，适配绝大多数民用小排量汽油机的气缸盖安装孔位，六角拧动段尺寸匹配常规火花塞套筒的夹持范围，安装时的轴向伸入长度经过反复校核，确保电极端能够精准伸入燃烧室指定位置，不会出现过长顶撞活塞、过短点火位置偏移的问题。从实际应用场景来看，这类部件广泛搭载于乘用车辆、小型通用汽油机、摩托类动力设备的内燃机上，核心作用是在压缩行程上止点附近，将点火线圈传递的高压电击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合物，为动力冲程提供初始点火能量。数模构建时拆分了金属壳体、陶瓷绝缘体、中心电极、侧电极、密封垫圈等多个独立结构件，还原了各部件的装配配合关系：金属壳体采用镀镍铜质材质的外观质感还原，表面的滚花、螺纹牙型都按照实际加工精度建模，密封垫圈的压缩量预留了合理的装配间隙，陶瓷绝缘体部分还原了多段棱纹结构，这类结构一方面可以增加壳体与绝缘体之间的爬电距离，避免高压漏电，另一方面也能提升部件整体的结构强度，承受气缸内燃烧过程的高频压力冲击。中心电极与侧电极的间隙按照常规量产车型的标准值设定，建模时还原了电极端部的细小倒角结构，避免实际生产中电极尖端放电不均的问题。在结构设计思路上，数模兼顾了散热路径的还原，从电极端到壳体安装座的热传导路径做了结构上的对应，能够直观展示火花塞不同热值型号的结构差异逻辑，长绝缘体对应低热值、适合低转速高负荷工况，短绝缘体对应高热值、适合高转速工况，这款数模的绝缘体长度适配民用家用车辆的常用工况区间。整个模型的各部件装配关系完全贴合实际装配流程，从接线螺母端到侧电极端的同轴度公差在建模时做了约束，还原量产部件的形位公差要求，能够直接用于点火系统的装配干涉校验、维修教学演示、结构原理展示等场景，也可以作为内燃机周边结构设计时的配套参考件，核对气缸盖周边的安装空间、点火线束的接插位置是否存在干涉问题。
