车载电控单元壳体结构设计方案

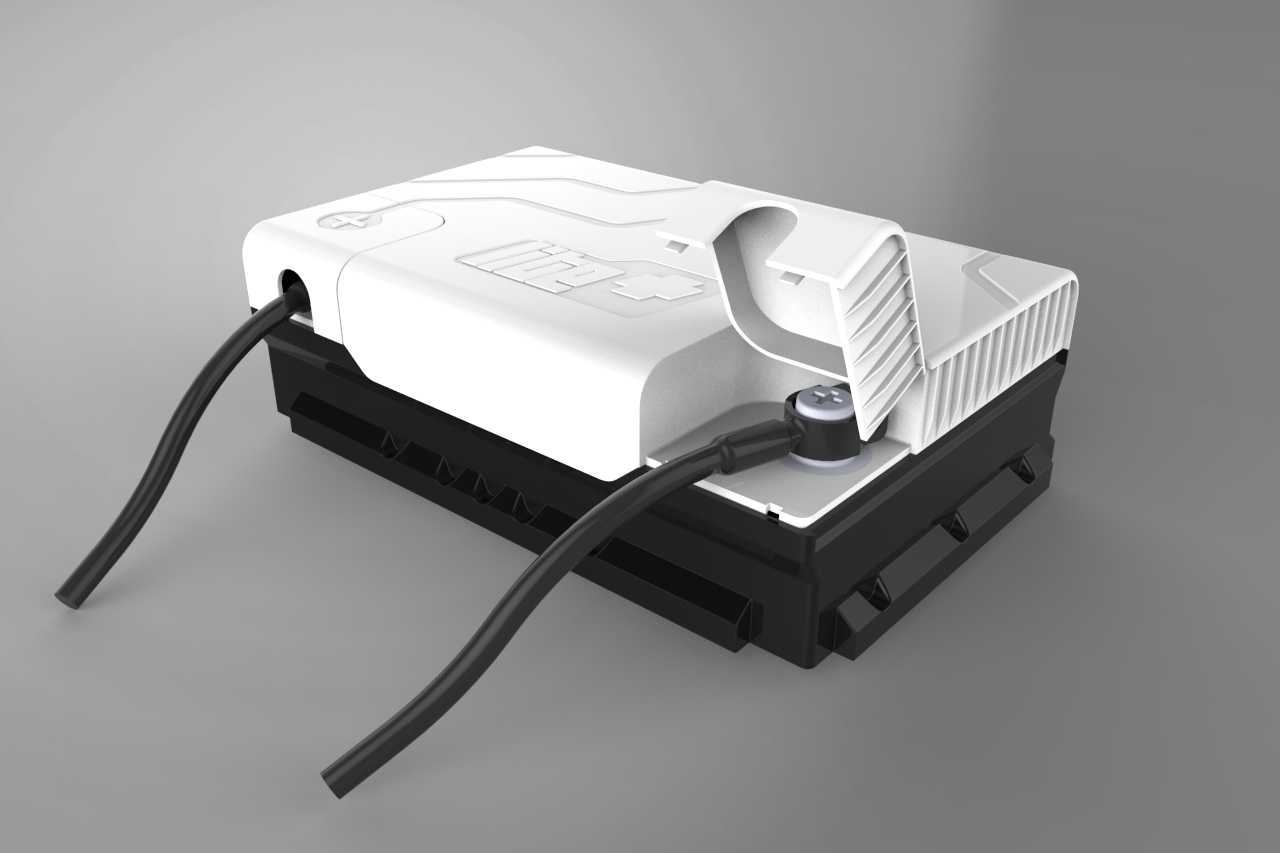

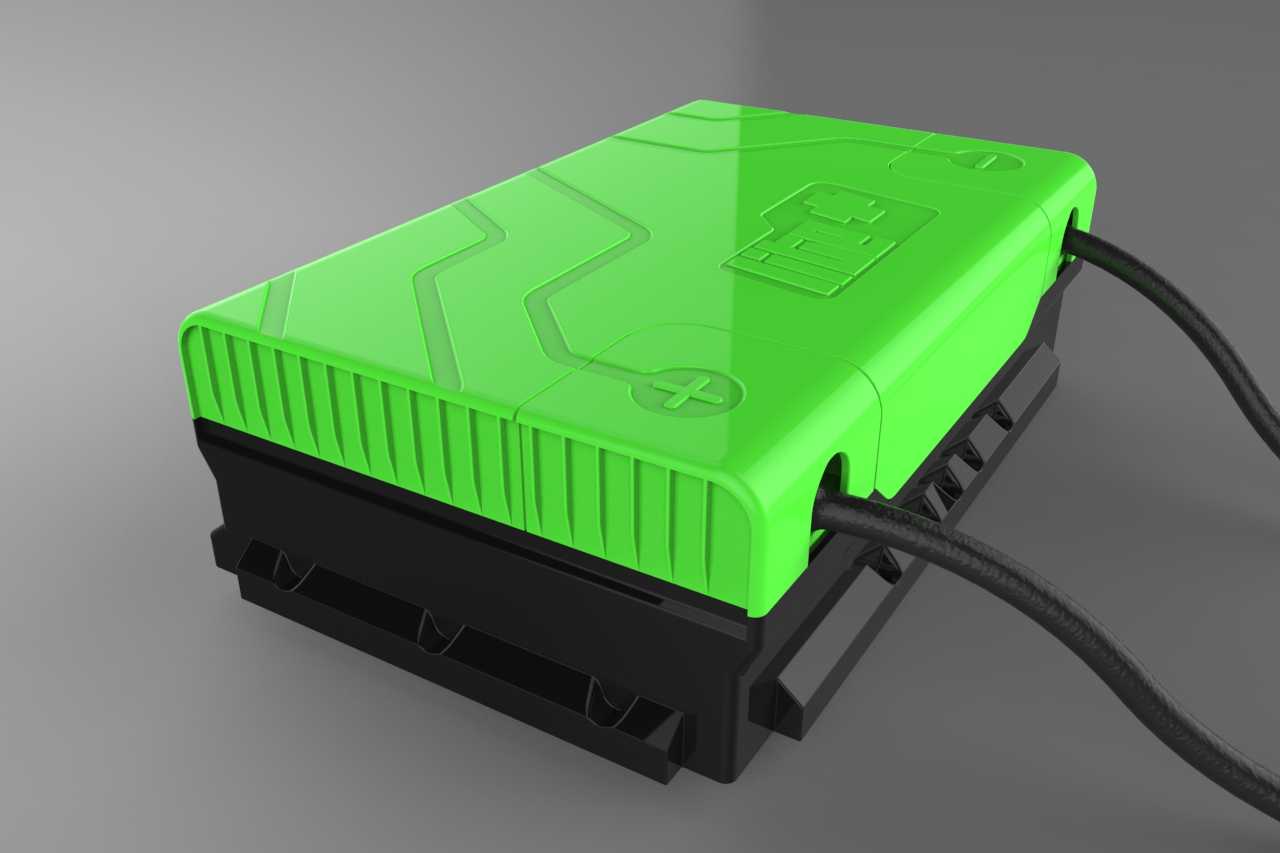

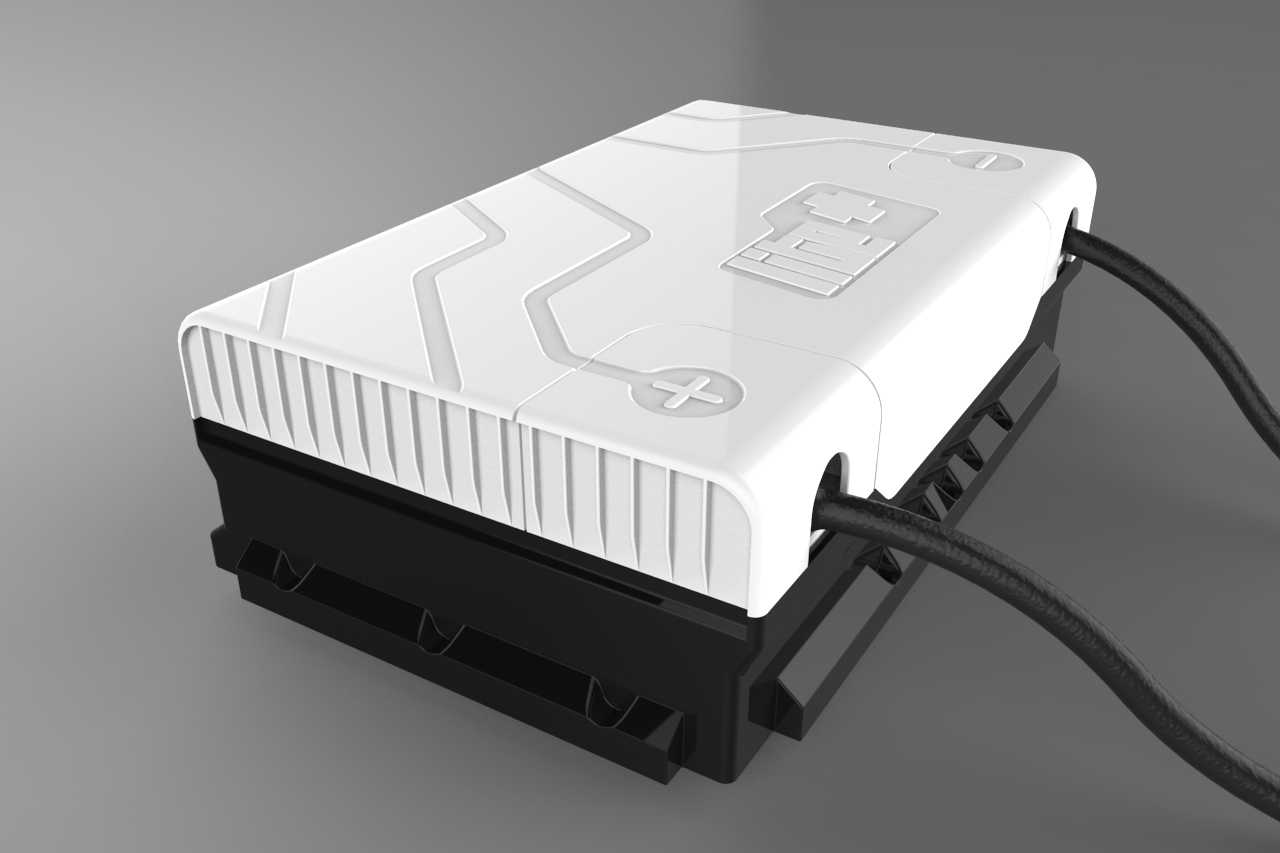

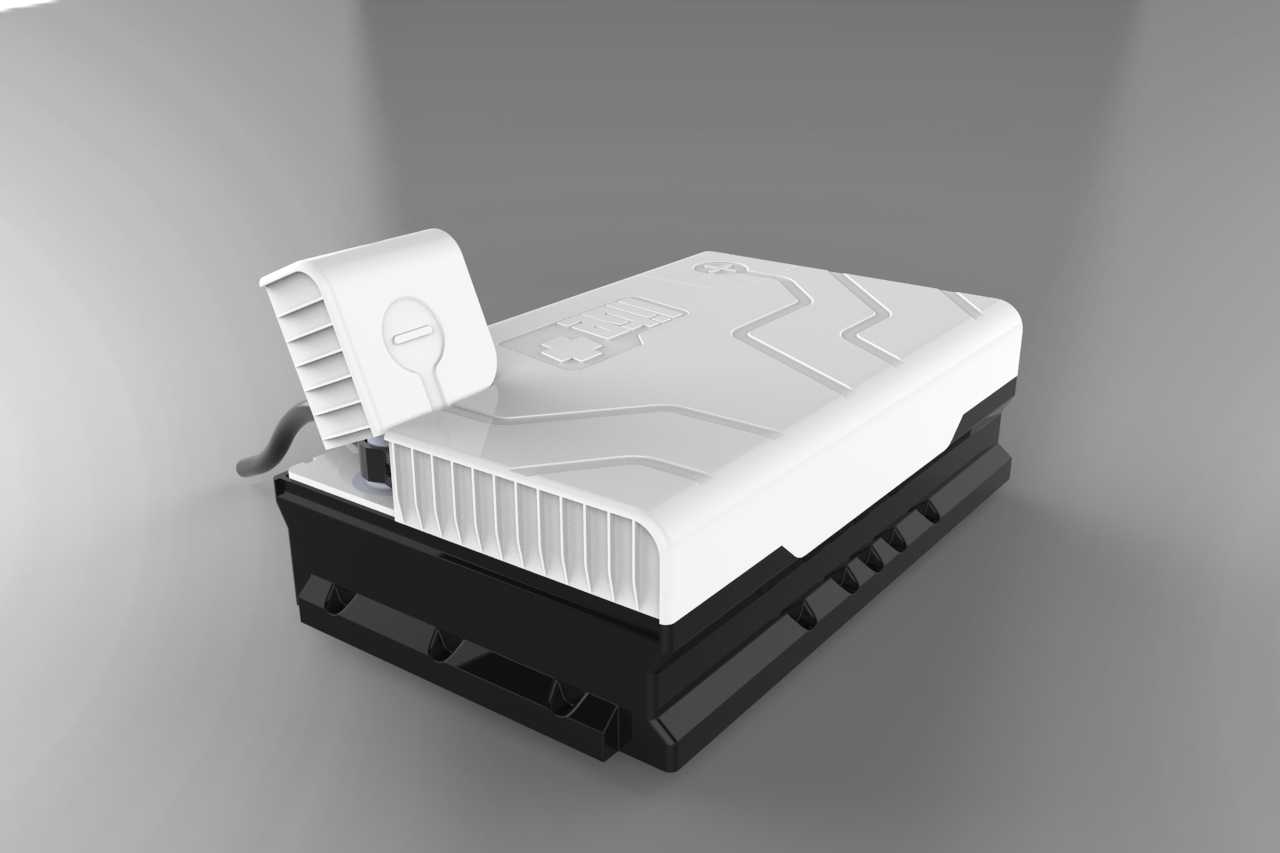

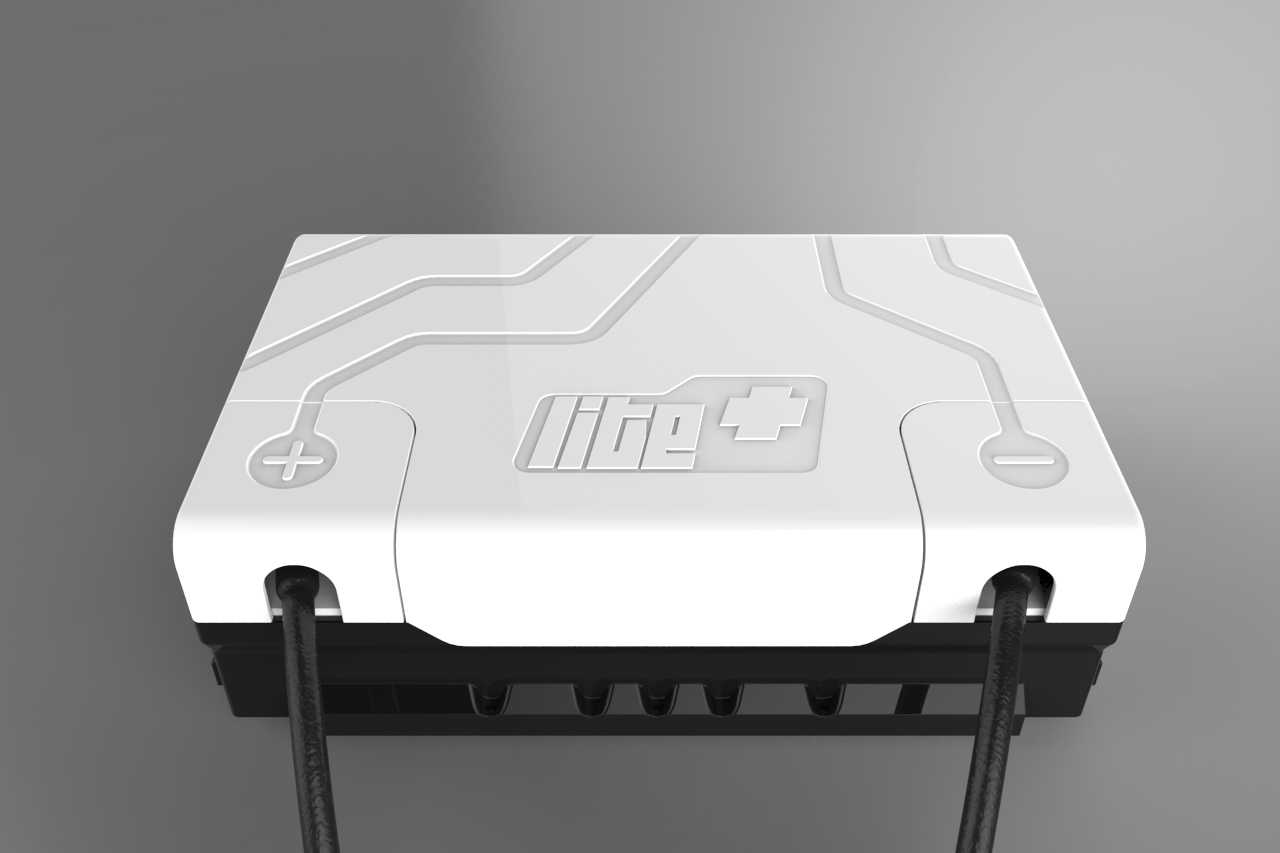

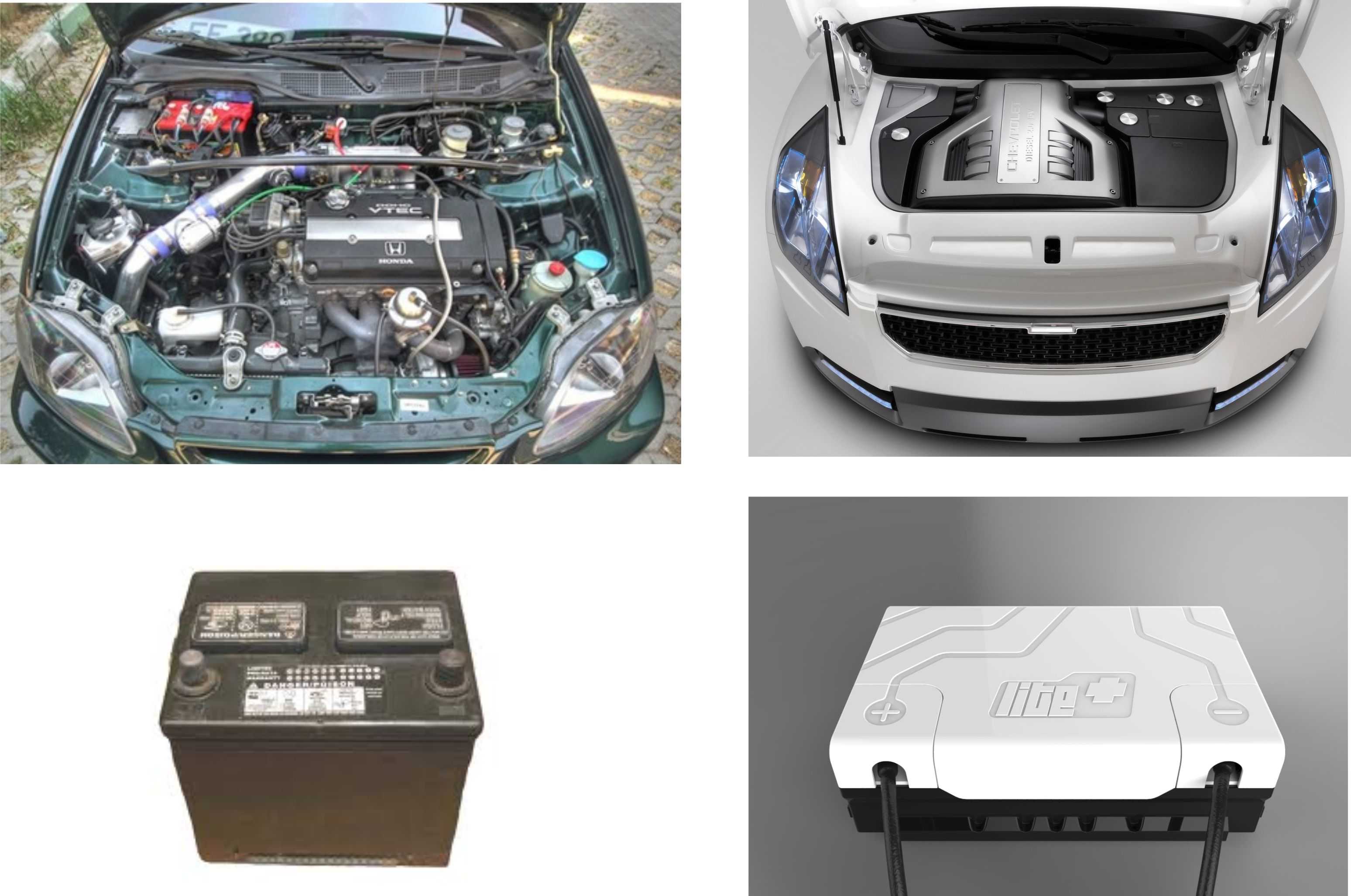

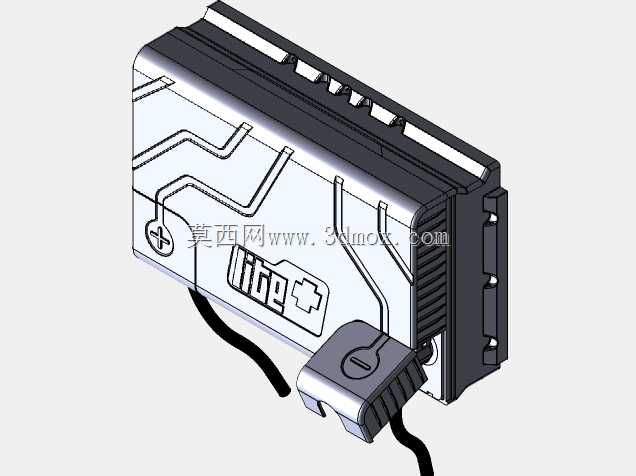

该结构件为车载环境下使用的电控单元封装壳体，主要适配乘用车辆座舱外的安装工况，承担内部电路板防护、线束固定、散热导流的核心作用，可直接对接整车低压线束网络，为内部控制电路提供稳定的安装与运行载体。从实际应用场景来看，这类壳体多布置在车辆前舱靠近防火墙的区域，或是底盘侧的防护安装位，日常需要耐受行车过程中的振动、温湿度波动、路面溅水与粉尘侵蚀，因此结构设计上首先考虑了密封与抗振的双重需求。上下壳体采用卡扣加定位筋的组合装配方式，上壳边缘设置连续的压合筋位，装配时可压紧内置的密封胶圈，无需额外打胶即可达到IP65级别的基础防护能力，下壳预留的安装支脚带有橡胶衬垫嵌槽，安装后可过滤行车过程中传递到壳体的高频振动，避免内部电路板元器件出现虚焊、接插件松脱的问题。外形设计上，壳体整体采用方正切角的轮廓，上壳表面做了渐变式的加强筋纹理，既提升了上壳的结构刚度，避免大平面薄壁件在注塑成型后出现缩痕，也能在壳体表面积水时引导水流顺着筋位沟槽快速排出，不会在壳面积留渗入接缝。侧面的线束出口采用了下沉式的过线结构，每个出线位都带有线缆防拉脱的卡扣凸台，线束装配后可通过扎带固定在凸台上，避免外力拉扯直接作用到内部接线端子，出线口的尺寸适配常用的车载低压线缆外径，可兼容不同线径的电源线与信号线接入。散热设计上，下壳采用黑色导热改性塑料材质，侧面设置多道平行的通风散热槽，内部电路板的发热元件可通过导热垫贴合到下壳内壁，热量通过壳体材质传导到外侧散热槽，配合行车过程中的气流带走热量，无需额外加装散热风扇即可满足常规车载电控单元的散热需求，减少了活动部件带来的故障风险。安装边界方面，壳体整体长宽高控制在适配车载标准安装位的尺寸范围内，下壳的四个安装支脚孔位间距符合车载电控单元的通用安装规范，可直接替换同规格的老旧电控单元壳体，不需要对整车安装位做额外改孔调整，支脚的高度预留了足够的走线空间，壳体下方可顺利穿过直径不超过12mm的整车线束，不会出现安装后压线、磨线的隐患。上壳表面的标识区域做了微凹的铭牌贴装位，粘贴铭牌后不会因为长期摩擦导致标识脱落，侧面的极性标识直接在壳体注塑时一体成型，避免后期印刷标识在化学品侵蚀、紫外线照射下褪色模糊，方便维修人员在检修时快速识别接线极性。上下壳的装配定位采用不对称的定位柱设计，可防止装配时出现上下壳装反的问题，每个卡扣位都设置了拆卸缺口，后期维修时可通过专用工具撬动缺口快速拆开壳体，不会因为硬撬导致壳体卡扣断裂，提升后期维护的便利性。
