汽车雨刮系统用直流驱动电机结构

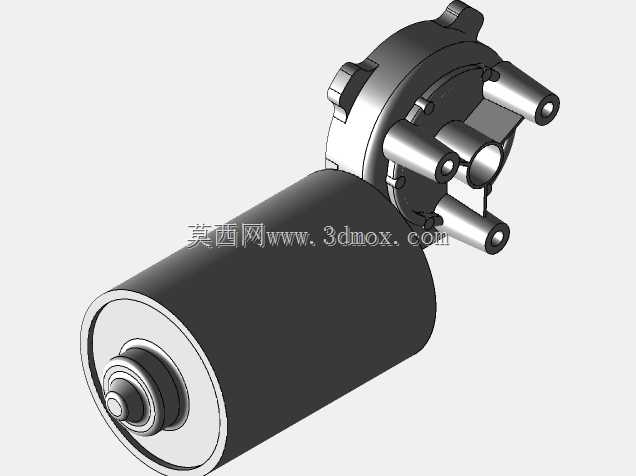

车用雨刮直流驱动电机是乘用车辆、商用车辆前挡风玻璃雨刮系统的核心动力输出部件，日常行车过程中遇到降雨、扬尘、路面溅污等工况时，该部件为雨刮臂的往复摆动提供稳定扭矩输出，保证驾驶员前方视野清晰，是车辆主动安全配置中不可缺失的基础部件。从结构设计逻辑来看，该电机采用一体式集成布局，将直流驱动主体与减速齿轮组整合在同一壳体单元内，省去了分体式结构额外的连接支架与传动联轴器，既压缩了整体安装占用空间，也减少了传动环节的功率损耗，同时降低了多部件连接带来的松动异响风险。输出端采用多轴颈定位结构，对应雨刮连杆机构的安装点位，安装时可直接与雨刮传动连杆的球头座配合卡接，无需额外加工转接法兰，适配多数A级、B级家用车型前舱雨刮安装位的尺寸边界，电机主体圆柱段外径适配常规车型前舱预留的电机安装腔空间，固定耳位的孔距符合主流车型雨刮系统的安装孔位标准，替换安装时无需对车身安装位进行二次改孔。功能特性层面，该直流电机匹配车载12V直流供电体系，内置的减速机构将电机主轴的高转速低扭矩输出，转化为低转速大扭矩的动力输出，足以克服雨刮胶条与玻璃表面的摩擦阻力，即便玻璃表面存在薄积雪、浮尘等增大摩擦阻力的介质，也能稳定驱动雨刮完成设定角度的往复摆动，不会出现卡滞、停摆的问题。设计过程中充分考虑了车用部件的工况适配性，壳体结合面做了密封止口设计，可阻挡车辆行驶过程中溅入前舱的雨水、洗车时的高压冲水进入电机内部，避免线圈短路、齿轮锈蚀的问题；输出轴位置加装了耐磨轴套，长期往复转动下也不会出现轴颈磨损导致的旷量，保证雨刮摆动角度的一致性，避免雨刮工作过程中出现摆幅偏差、刮擦挡风玻璃边框的问题。从三维建模的细节处理来看，模型完整还原了电机壳体的散热筋结构、固定耳的加强筋造型、输出端各连接轴颈的配合尺寸，以及接线端的定位结构，可直接用于雨刮系统的运动仿真校核、前舱布置的干涉检查，也可作为车用配件逆向设计、教学演示的基础数模使用，建模时对内部齿轮传动的空间位置做了准确还原，可通过剖切操作查看内部传动的配合关系，方便设计人员理解减速机构的传动逻辑。
