车载脚踏指挥控制装置结构设计

这款车载脚踏指挥控制装置，主要面向民用乘用车辆、改装特种车辆的动力操控升级场景，可替代传统拉线式或简易电子油门踏板的信号输出逻辑，实现动力响应参数的自定义调整，适配不同驾驶场景下的操控需求。从实际装车应用来看，这类装置常被用于动力改装车辆、赛事训练用车以及需要精细控制动力输出的特种作业车辆，驾驶员通过脚部踩踏动作即可完成动力输出档位的切换、灵敏度参数的快速调整，无需抬手操作中控区域按键，全程保持驾驶视线专注于前方路况，降低操作分心带来的安全隐患。

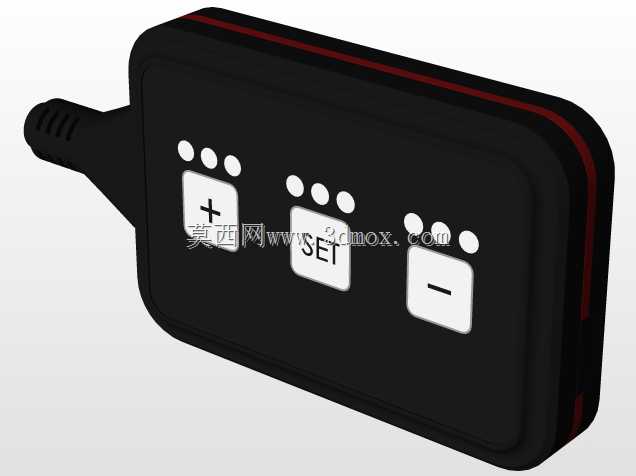

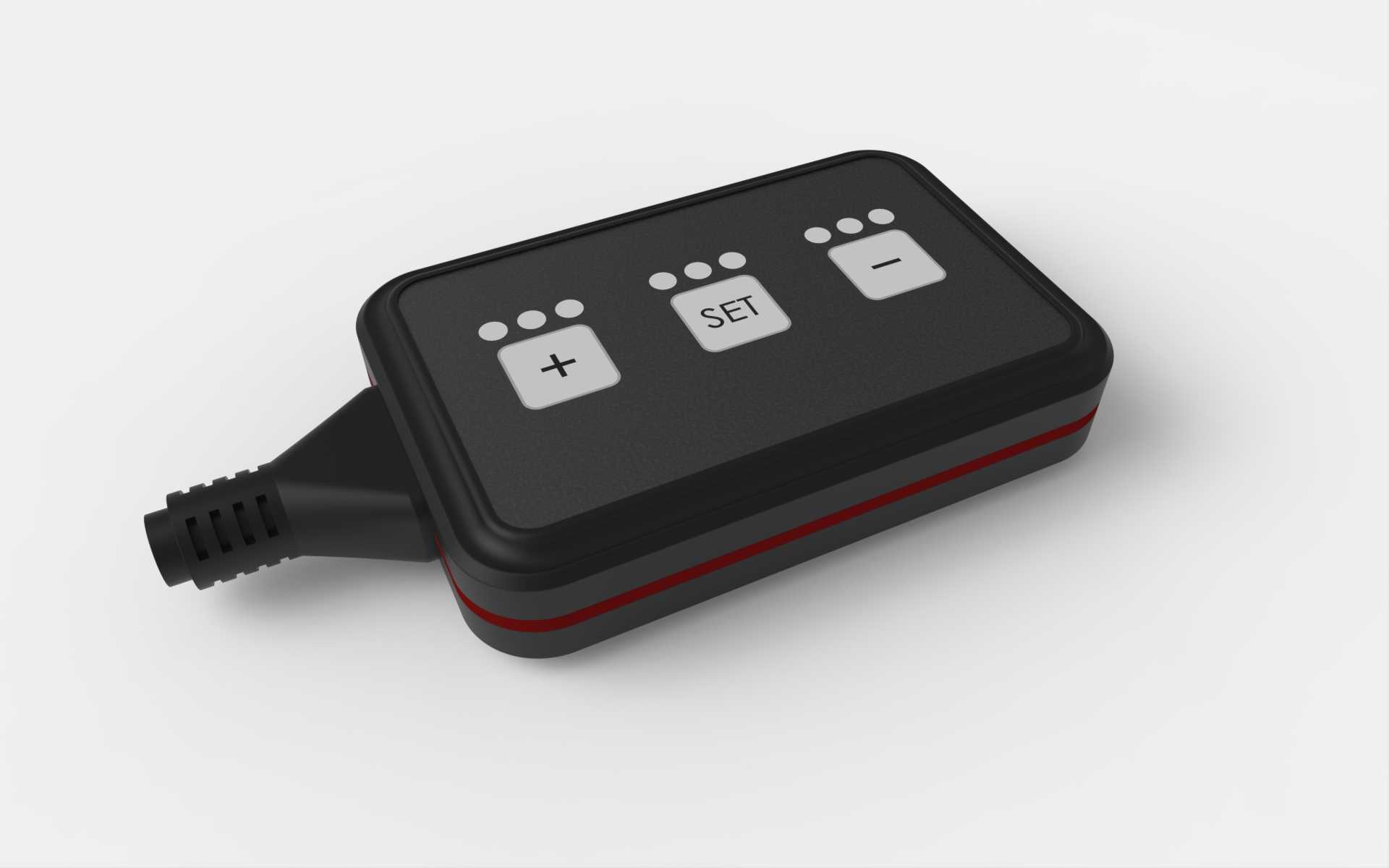

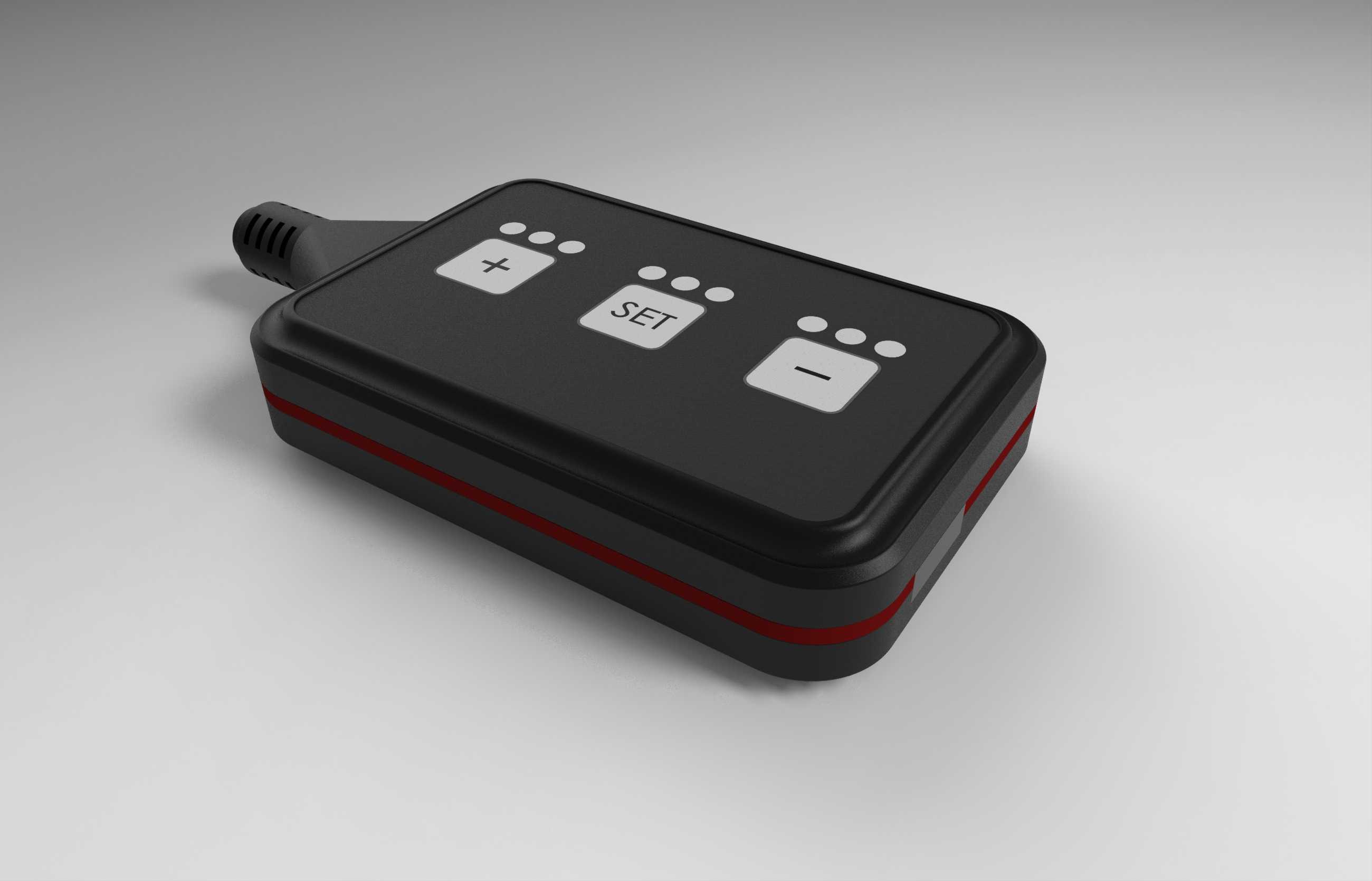

产品整体采用扁平方正的盒式结构，外壳选用耐候性工程塑料注塑成型，表面做细磨砂纹理处理，避免长期踩踏接触留下划痕与汗渍残留，侧边环绕一圈红色装饰条，既可以作为上下壳装配的对位标识，也能在昏暗的驾驶舱脚部空间内快速识别装置边界。装置一侧预留出线位，采用带防弯折护套的出线结构，护套处设计多道环形卸力槽，可承受脚部误碰、拉扯线束带来的侧向力，避免内部焊盘处线束断裂，适配驾驶舱内复杂的布线环境，安装时可根据车内地板布局选择走线方向，不会与踏板支架、地毯压边产生干涉。

操作区域共设置三个物理按键，从左至右分别为加档键、设置键、减档键，每个按键表面都做凸起的圆点防滑纹理，脚部穿戴普通鞋底即可清晰感知按键位置，无需低头确认。加档与减档键用于快速切换预设的动力响应模式，设置键用于完成模式参数的存储与切换，按键采用长行程轻触结构，按压力度设置在15-20N区间，既不会因为脚部轻微触碰产生误触发，也不需要刻意发力踩踏即可完成操作，长时间操作不会产生脚部疲劳。内部电路板采用灌封处理，可抵御驾驶舱内的温度变化、灰尘侵入以及少量液体泼溅，适应车内-40℃到85℃的工作温度范围，不会因为夏季车内高温或者冬季低温出现按键失灵、信号漂移的问题。

设计过程中充分考虑了装车的安装边界，装置整体厚度控制在25mm以内，可直接固定在原车踏板旁的地板区域，不需要对原车内饰板、踏板支架做切割修改，配套的固定背胶与卡扣可适配不同车型的地毯纹理与地板材质，安装后不会凸起过高影响脚部正常踩踏离合、刹车踏板的动作，按键区域距离刹车踏板的安全距离保持在80mm以上，符合车辆操控部件的安全间距要求，避免紧急制动时误碰到控制按键。信号输出端采用与原车油门踏板信号协议匹配的对接接口，不需要破线即可完成接线，不会破坏原车线路的绝缘层，降低线路短路的风险，输出的信号经过滤波处理，不会与原车ECU产生信号冲突，可稳定传递操控指令，实现动力输出的线性调整，帮助车辆在不同载重、不同路况下获得更匹配的动力响应特性，提升操控的精准度与可靠性。
