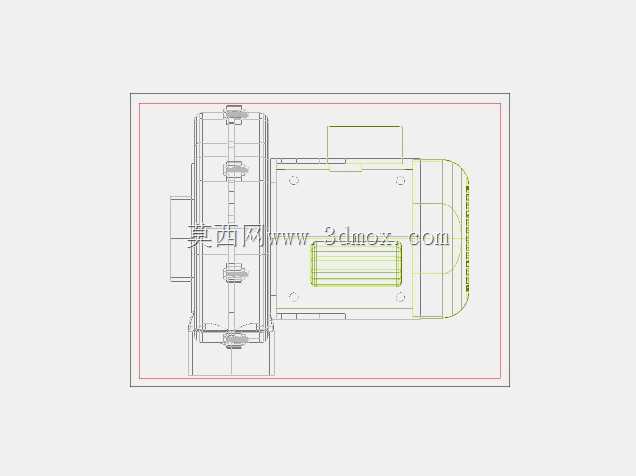

梅格鼓风机结构设计三维实体模型

在工业厂房通风、物料气力输送、污水处理曝气、锅炉送风引风等场景中，鼓风机是核心的流体动力供给设备，梅格鼓风机的结构设计围绕稳定风压输出、低运行振动、便捷安装维护的核心需求展开，整体采用三维实体按实际生产比例绘制，完整还原了设备的装配关系与外形轮廓。从结构布局来看，该款鼓风机采用卧式安装的壳体结构，进风口与出风口的接口位置预留了标准法兰连接边界，可直接对接不同管径的通风管路，无需额外设计转接构件，能有效减少现场安装的适配工作量。设备的动力端与风叶腔体采用一体化铸造的壳体设计，壳体外部设置了加强筋结构，既可以降低设备高速运行时的壳体共振，也能提升整体结构强度，避免长期承压运行出现壳体变形。风叶组件采用多叶片前倾式设计，叶片曲面经过流体力学优化，可在较低转速下实现稳定的风压输出，同时降低气流通过时的紊流噪音，适配对运行噪音有管控要求的车间作业场景。设计过程中充分考虑了日常维护的操作空间，壳体侧端预留了检修口位置，无需完全拆解设备即可完成风叶清理、轴承润滑等常规维护操作，设备底部的安装脚座设置了长条形调节孔，可适配不同规格的安装基座，允许安装时存在小范围的位置偏差，降低现场安装的对位精度要求。从安装边界来看，设备的整体外形轮廓规整，动力端的外接尺寸、接线盒位置都做了明确的结构还原，可直接用于厂房通风系统的布局排布仿真，也可作为同类鼓风机产品改型设计的基础参考模型，帮助结构设计人员快速完成设备选型匹配、管路布局干涉检查等前期设计工作，减少重复建模的工作量，提升整体设计效率。在实际工程应用中，这类鼓风机还可配套消音装置、减震底座使用，模型中预留的外接接口位置可直接对接配套附件的装配结构，无需额外调整主体模型的尺寸参数，能够适配不同工况下的使用需求，无论是用于生产线的工件吹屑除尘，还是用于环境空间的换气通风，都能通过该模型快速完成整体系统的装配验证。
