GEWISS防水接线盒结构设计方案

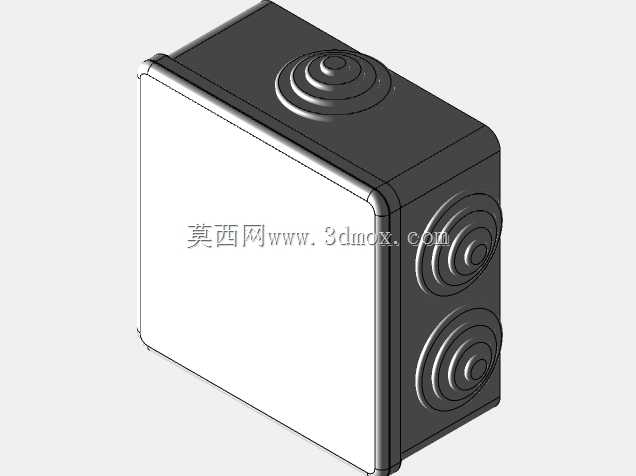

这款接线盒主要面向民用建筑、户外临时布线、工业低压配电分支场景使用，常见于酒店客房配电改造、户外景观照明线路接驳、车间低压设备分线等工况，核心作用是为线路接头提供封闭防护空间，避免水汽、粉尘侵入造成线路短路、接头氧化，同时规整外露线缆接头，降低施工及运维阶段的触电风险。从结构设计来看，盒体采用方正带圆角的外形，边角做圆弧过渡处理，一方面能减少安装运输过程中的磕碰损伤，另一方面也能避免尖锐边角划伤施工人员，适配墙面明装、设备侧壁固定等多种安装形式。盒体侧面预留的带敲落孔的线缆接口，采用同心圆阶梯式结构，施工时可根据接入线缆的外径敲落对应尺寸的孔位，无需额外扩孔，适配不同线径的电缆接入，接口处的密封结构可配合防水接头实现IP等级防护，满足潮湿、多尘环境的使用要求。盒盖与盒身的配合面做了止口设计，装配后可形成迷宫式密封路径，搭配密封胶条即可实现可靠的防水防尘效果，顶部的凸起结构对应内部接线端子的安装位，既为内部接线预留了足够的操作空间，也增强了盒盖的结构强度，避免外力挤压造成盒盖变形。安装边界方面，方正的外形可直接贴附墙面或安装板固定，底部预留的安装孔位间距符合常规电气配件安装尺寸规范，无需额外定制安装支架，施工时可直接用膨胀螺丝或自攻螺丝固定，侧面多方向的接口设计支持线缆从不同方向进出，适配复杂布线场景的走线需求，无需额外弯折线缆，减少线缆损伤风险。建模过程中对盒体壁厚做了均匀化处理，所有转角位置都做了合理的圆角过渡，既满足注塑成型的工艺要求，避免注塑过程中出现应力集中、缩痕等缺陷，也保证了壳体的抗冲击强度，日常使用中可承受一定程度的外力碰撞而不破裂。内部空间预留了足够的接线余量，可容纳多组导线接头并排放置，同时预留了接线端子排的安装位，施工时可根据需求选配不同规格的端子排，实现多路线路的分接与转接，盒体内部的加强筋结构既提升了整体刚性，也可作为端子排的安装定位基准，降低装配难度。
