安德森动力杆辅助连接套件结构设计

在直流大电流供配电场景里，这类动力接插件的辅助定位套件，往往是容易被忽略但直接影响连接可靠性的核心结构件。日常在储能系统、工业移动设备、应急电源车、大功率充电装置的布线环节，经常会遇到多组安德森Powerpole接插件并排插接的需求，如果没有辅助定位结构，插接过程中很容易出现单极错位、插接不到位、运行受震动后松脱的问题，轻则造成接触电阻过大发热烧蚀接插件，重则引发缺相、供电中断的故障。

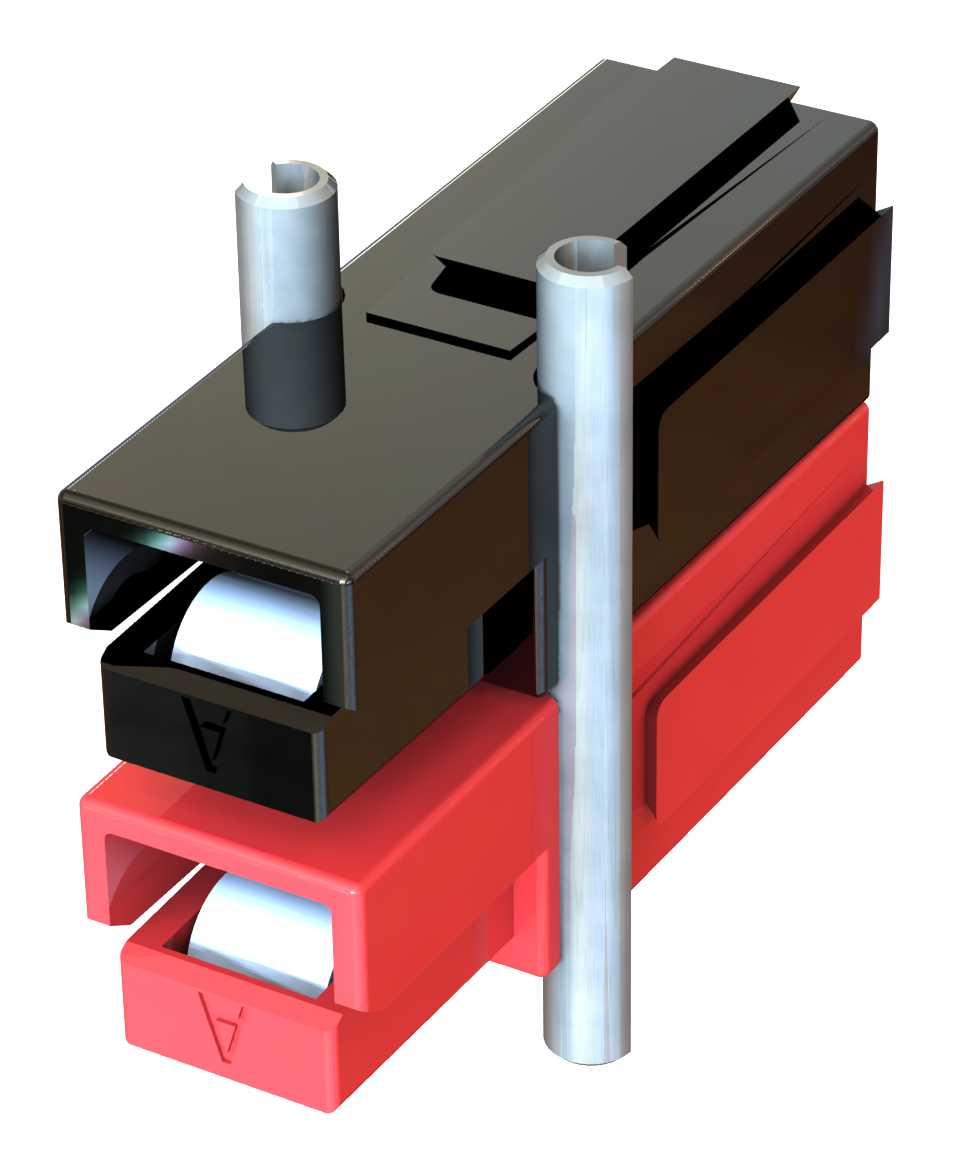

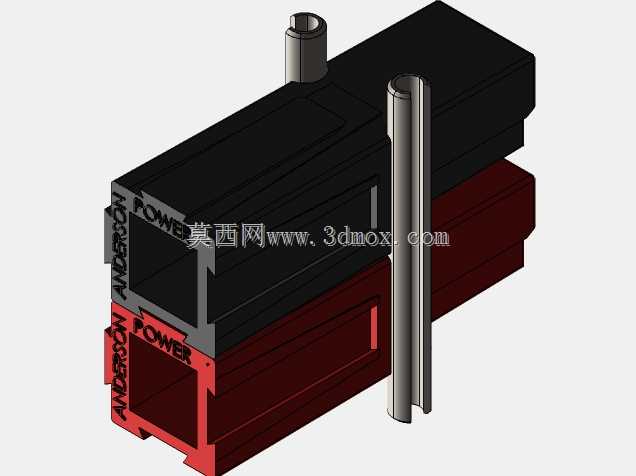

这套辅助套件的设计核心，就是解决多极接插件并排组合后的定位与固定问题。从结构上看，套件分为上下两个卡合基座，分别对应黑红两极的绝缘壳体，基座内侧做了和接插件外壳完全贴合的仿形卡槽，不需要额外粘接或者打胶，直接靠卡扣结构就能把两个单极接插件牢牢卡成一个整体，保证插接时两极的对齐精度，不会出现单边歪斜的情况。两侧伸出的金属导柱是整套结构的导向核心，导柱的垂直度、伸出长度都经过匹配设计，插接过程中导柱会先于接插件端子进入对接端的导向孔，提前修正插接角度，避免端子因为斜插出现弯折、镀层刮伤的问题，哪怕是在设备舱内视线受阻的盲插场景，也能保证一次插接到位。

从安装边界来看，这套辅助套件卡接完成后，整体外形规整，没有突出的尖锐结构，相邻套件并排安装时的间隙控制在合理范围，不会出现互相干涉的情况，适配常规的柜内安装、线束预制等场景。导柱采用金属材质，除了导向作用外，还能在接插件长期受震动的工况下提供额外的结构支撑，分散接插件塑料壳体承受的应力，避免塑料基座因为长期受力出现开裂。上下基座的卡扣结构做了防脱倒刺设计，卡入接插件外壳后不会因为线束拖拽、震动出现松脱，同时如果需要更换单极接插件，用平口工具轻轻撬动卡扣解锁点就能拆下套件，不需要破坏原有结构，维护便利性较好。

在实际选型应用中，这类辅助套件可以根据接插件的极数需求自由组合，不管是两极、三极还是更多极的大电流连接场景，都可以通过相同的套件拼接成对应的整体结构，不需要单独开模制作多极一体的接插件外壳，大幅降低小批量定制布线的成本。套件的绝缘基座部分采用和接插件外壳耐温等级匹配的工程塑料，长期在大电流发热的工况下不会出现软化变形，金属导柱做了防锈镀层处理，在户外、高湿工况下也不会出现锈蚀卡滞的问题。很多工程师在做大电流线束预制的时候，往往只关注端子的载流能力，忽略接插件组合后的固定与导向结构，实际现场运维数据显示，加装这类辅助套件的接插件，连接故障率比无固定的散插接插件低七成以上，尤其是在工程机械、移动储能这类震动工况频繁的场景下，结构可靠性的提升非常明显。
