7.62毫米间距通孔安装螺钉式接线端子

项目分类:3D模型 发布时间:2021-09-02 ID:261345
  • 7.62毫米间距通孔安装螺钉式接线端子
  • 7.62毫米间距通孔安装螺钉式接线端子
  • 7.62毫米间距通孔安装螺钉式接线端子
  • 7.62毫米间距通孔安装螺钉式接线端子

这类螺钉式接线端子是低压电气回路里最常见的板载连接部件,日常做工控板卡、小型电源模块、家电控制板的布线时经常会用到,核心作用是实现多股软线或者单股硬线和PCB板之间的可靠导通,不需要额外焊接,靠螺钉压紧导线的方式就能完成固定,后期现场维护拆改线路也很方便,不用反复烫锡拆焊,对现场运维人员十分友好。

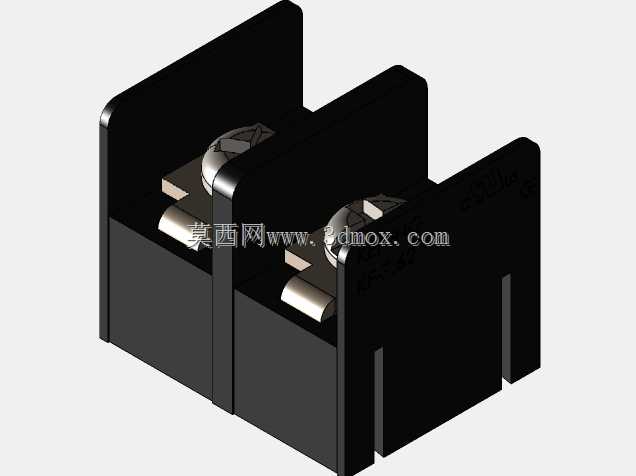

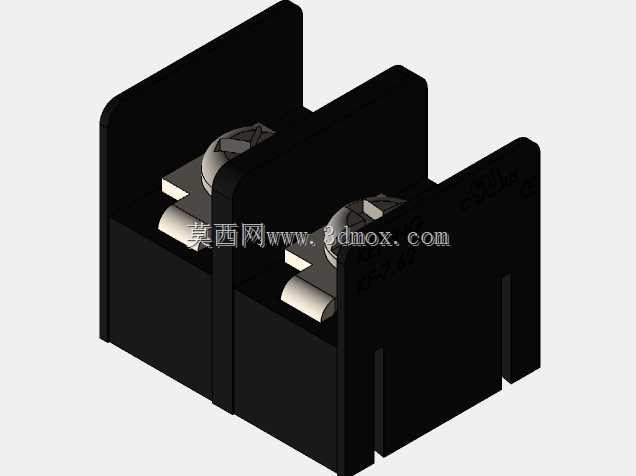

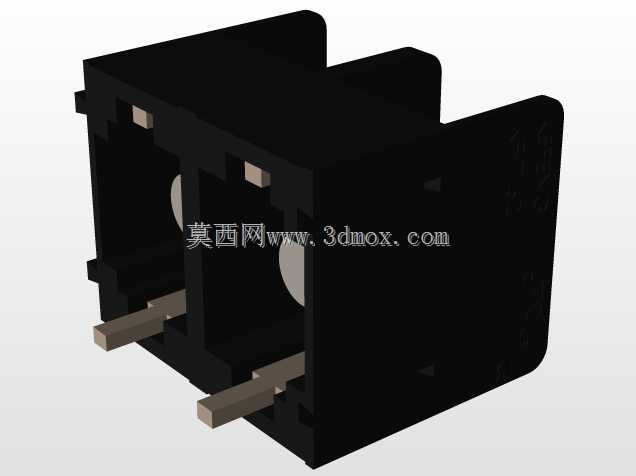

从结构设计上看,这款端子采用双位并排布局,针脚间距严格控制在7.62毫米,刚好匹配市面上通用的PCB板孔位排布规范,做板卡布局的时候不用额外调整孔距,直接调用标准封装就能完成布线。安装方式采用通孔插装,引脚穿过PCB板后过波峰焊就能牢牢固定在板面上,相比贴片式端子,通孔安装的抗拉力更强,遇到现场施工人员扯拽导线的情况,不容易出现焊盘脱落的问题,适合用在有一定振动的工业设备内部接线场景。

端子的压紧结构采用十字槽螺钉,底部带压线垫片,拧紧螺钉的时候垫片会均匀压在导线线芯上,不会因为螺钉端面的锐边割伤线芯,哪怕是多股软线压接,也能保证每根铜丝都能被可靠压紧,减少接触电阻过大导致的接头发热问题。绝缘基座采用带挡边的结构设计,相邻两个接线位之间有凸起的隔离筋,能避免压接时导线毛刺外露造成极间短路,基座侧面的定位卡扣可以在多组端子并排拼接时实现互锁,拼2位、4位甚至更多位的时候不会出现错位偏移,适配不同回路数的接线需求。

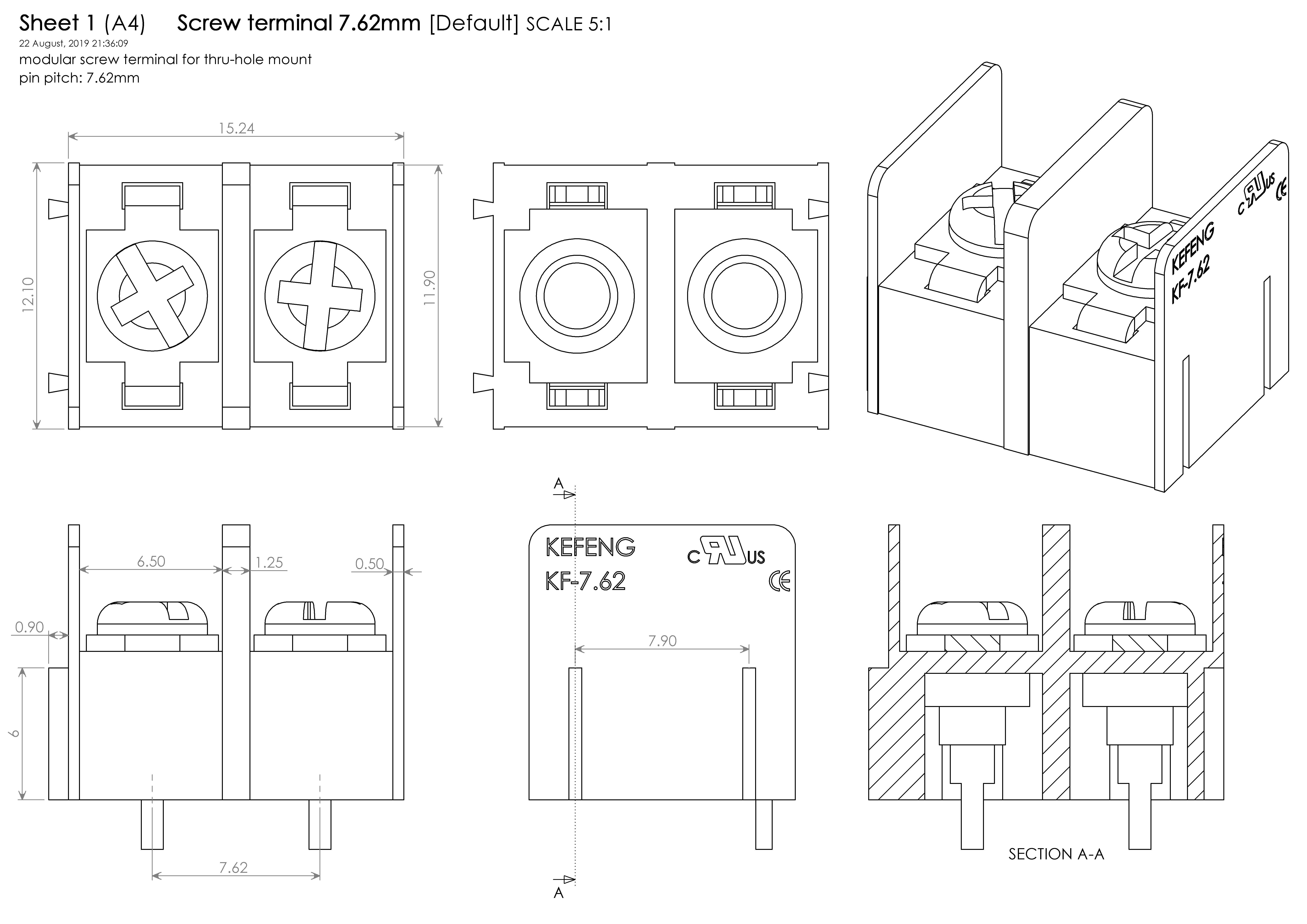

从安装边界尺寸来看,端子本体的宽度、高度以及引脚伸出长度都做了适配常规板卡安装空间的设计,引脚直径和PCB开孔尺寸匹配,插装时不会出现过松晃荡或者过紧插不进去的问题,剖面结构里能看到螺钉的行程预留了足够的压接余量,不管是压接0.5平方的细线还是2.5平方的粗线,都能有足够的压紧行程,不会出现螺钉拧到底还压不紧导线的情况。端子表面印有型号标识和认证标识,做来料检验的时候能快速核对规格,避免装错料。在实际选型使用的时候,只要额定电流、电压参数匹配回路需求,这类端子可以直接替代同规格的进口型号,成本优势明显,而且安装尺寸完全兼容,不需要修改原有板卡设计,替换起来十分方便。
