双飞轮结构斯特林动力装置设计

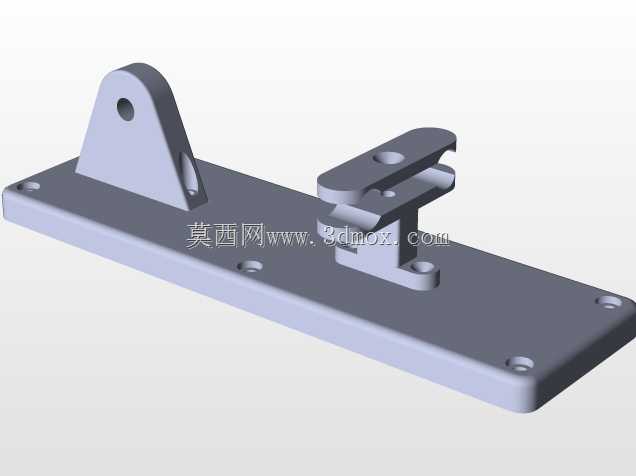

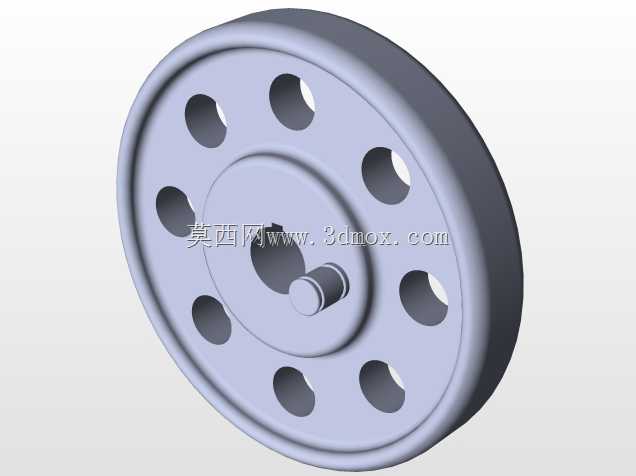

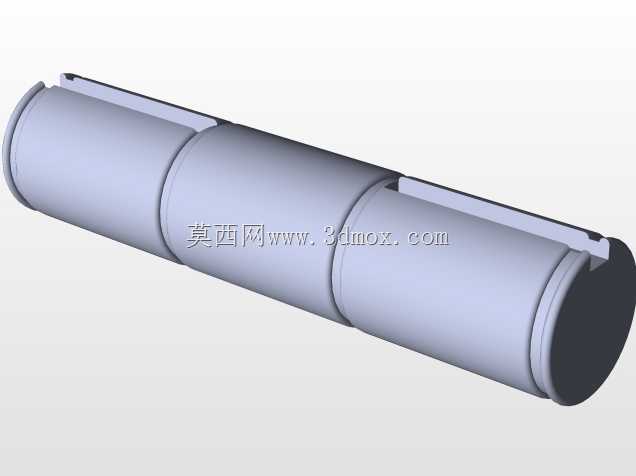

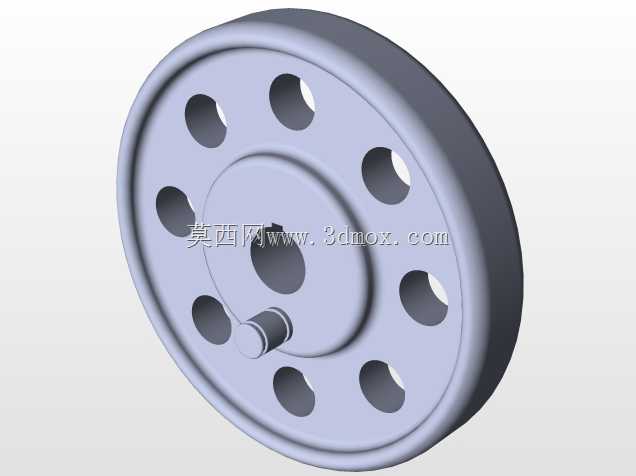

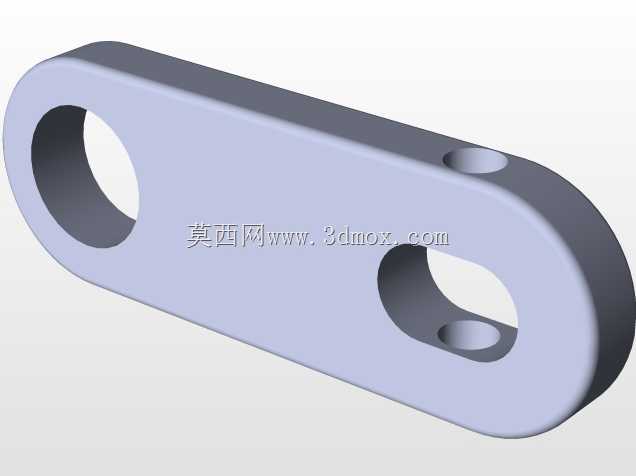

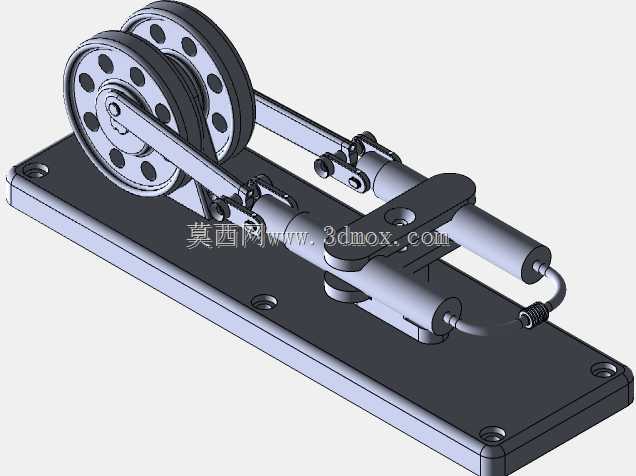

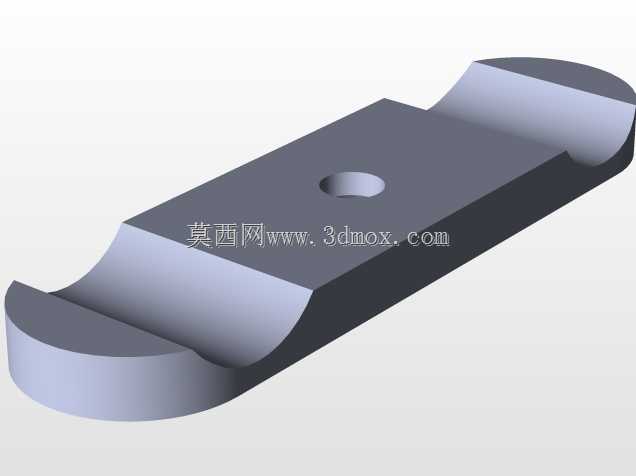

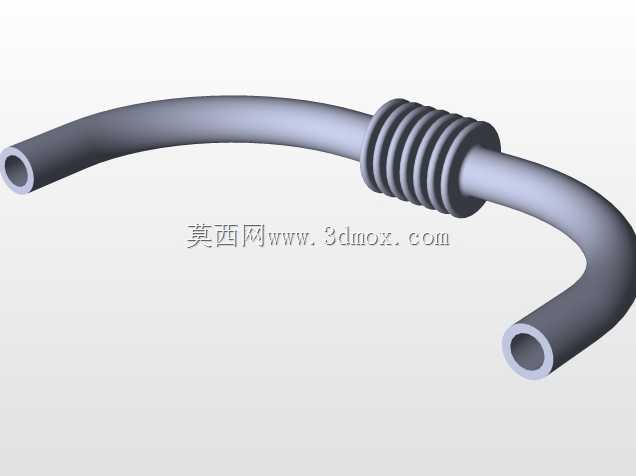

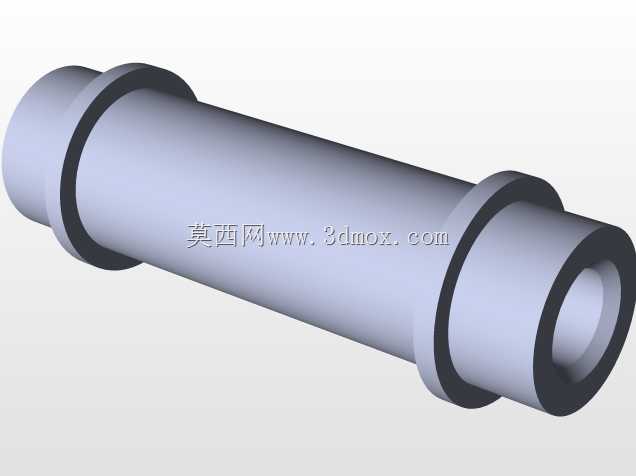

这套动力装置采用卧式双缸对置布局，核心做功单元依托斯特林循环原理实现热能到机械能的转换，整体安装在整块铣削成型的金属底板上，底板预留的沉头安装孔可直接适配M4规格紧固件，能固定在实验台架、教学演示台或者小型动力输出工位上，安装边界控制在长320mm、宽120mm、高110mm范围内，不会占用过多安装空间。两个带减重孔的飞轮采用同轴串联布置，轮盘上的均匀分布孔位既做动平衡校准基准，也能降低整体转动惯量波动，保证动力输出的平顺性，飞轮通过曲柄连杆结构分别连接两个动力活塞，活塞与缸体之间采用间隙密封设计，减少往复运动的摩擦损耗。装置的换热管路采用弯折成型的金属导管连接冷热腔，导管走向避开了连杆运动的包络范围，不会出现运动干涉，冷端预留的散热鳍片安装位可根据使用场景加装被动散热片或者小型风冷组件，适配不同热源温度下的持续运行需求。从设计逻辑来看，整套结构优先考虑了运动部件的同轴度保证，曲轴支撑位采用一体式凸台结构，和底板一体加工成型，避免了装配式支撑带来的同轴度误差，降低运转过程中的振动和异响。连杆与活塞、曲柄的连接位置都采用了销轴铰接结构，销轴端部做了防脱限位，长时间运转也不会出现连接件松脱的问题。在实际应用场景中，这套装置既可以作为热力学教学的演示教具，直观展示外燃式热机的循环做功过程，也能作为小型低温差发电项目的动力端，搭配小型发电模组实现低品位热能的回收利用，还能作为机械结构设计的参考案例，帮助从业者理解曲柄连杆机构的运动匹配、动平衡校准、干涉校验等实际设计要点。整套结构的运动部件全部外露布置，不需要额外拆解就能观察到全部做功过程，维护时只需要定期给铰接位置加注润滑脂即可，没有复杂的密封油路或者附属组件，拆装维护的门槛很低。设计过程中对所有运动部件的行程都做了限位校核，活塞到达上下止点时都预留了0.5mm的安全间隙，不会出现撞缸问题，飞轮的配重块位置经过反复调整，额定转速下的整机振动幅度控制在0.1mm以内，不需要额外做地基减震就能稳定运行。
