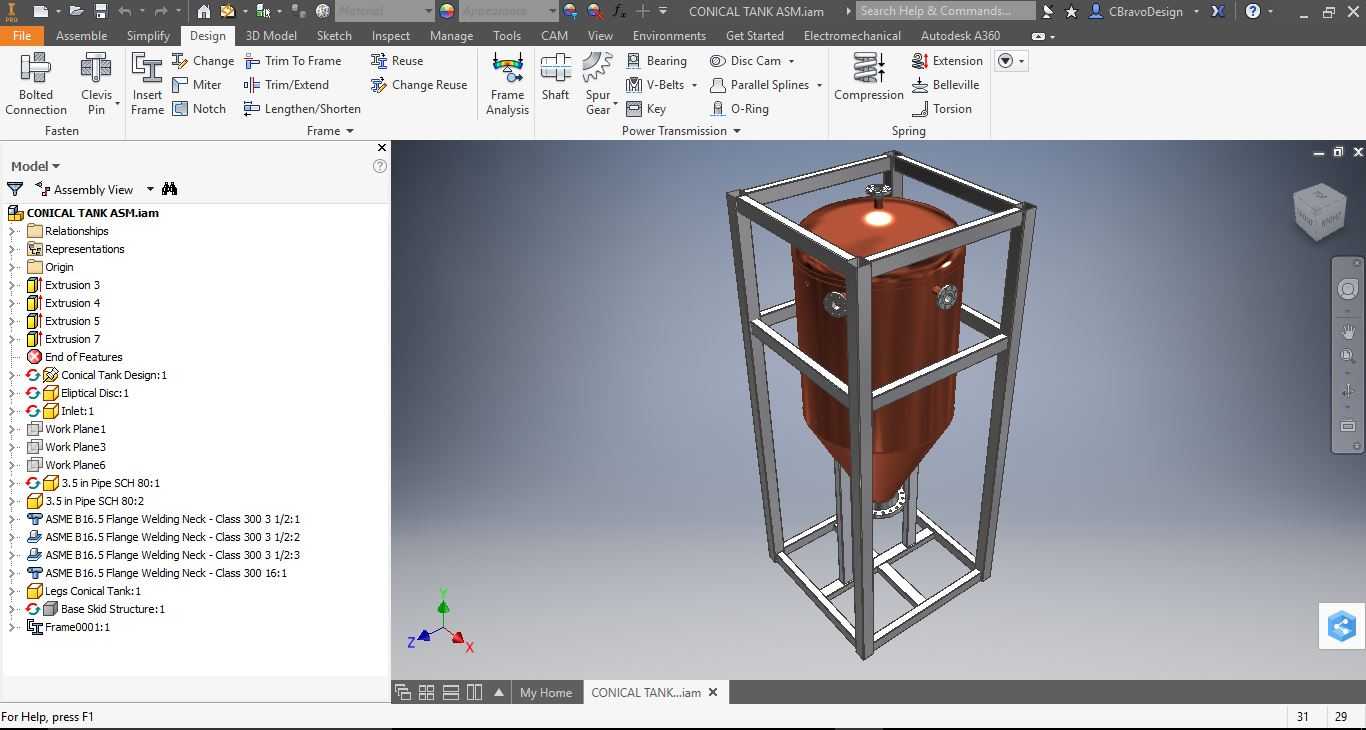

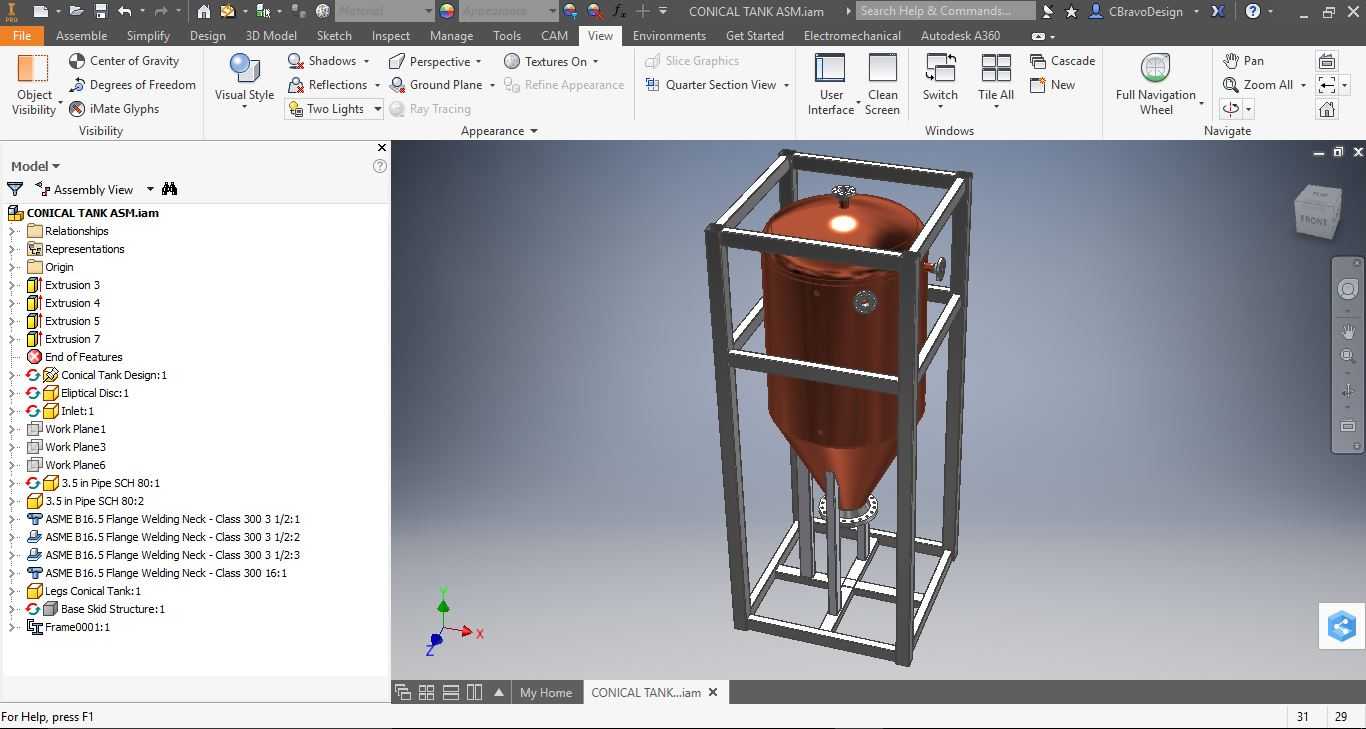

带防护框架的锥形储料罐体结构设计

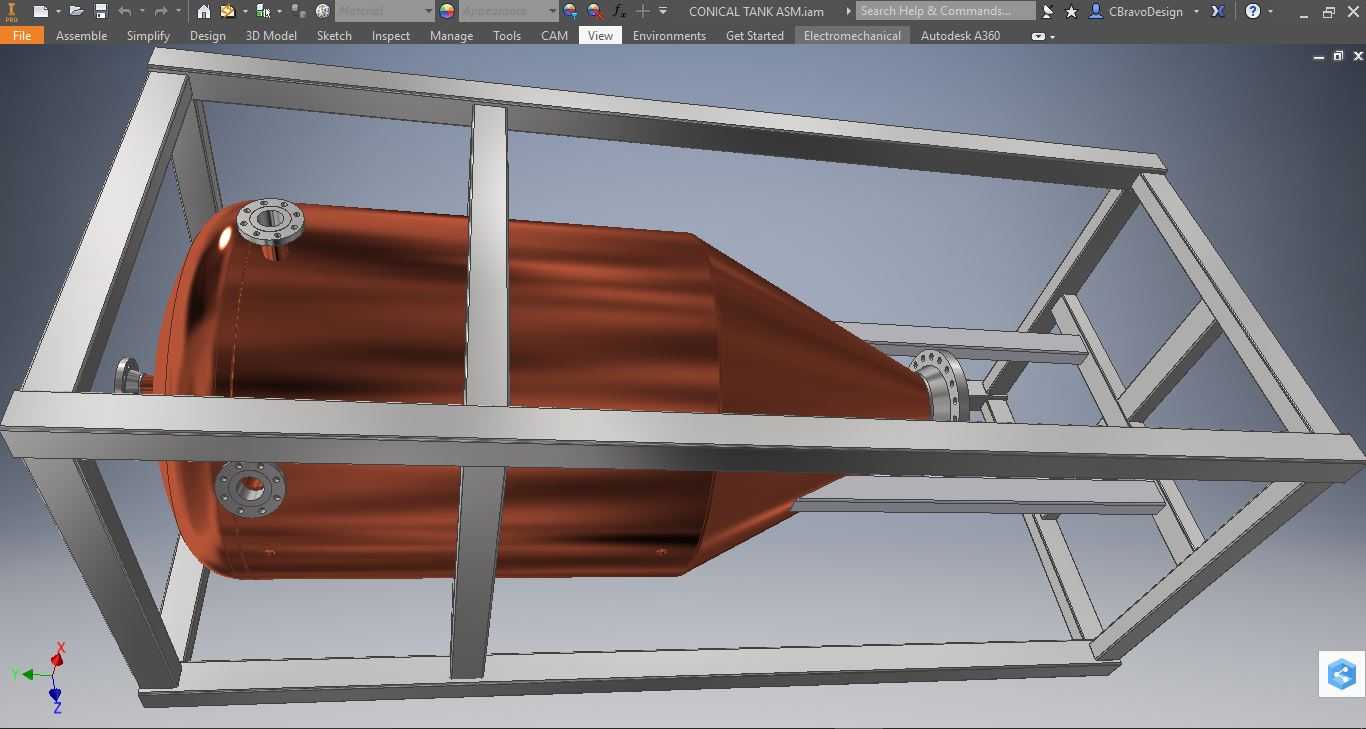

这类带框架防护的锥形罐体，在粉体加工、粮油储运、化工原料中转场景里应用十分普遍，锥底结构的核心作用是依靠物料自重实现无残留出料，避免平底储料结构常见的积料、架桥堵塞问题。从结构设计逻辑来看，罐体上部采用等径直筒段，主要作用是拓展有效储料容积，直筒段的高度设置需要匹配现场进料口的安装高度，同时兼顾日常人工巡检的操作可达性，避免罐体过高导致顶部进料、维护操作需要额外搭建过高的操作平台。下部锥段的锥角设计是整个罐体的核心参数，需要结合存储物料的安息角调整，比如存储流动性较好的颗粒物料时锥角可适当放大，存储易吸潮结拱的粉体物料时锥角需要收小，保证物料能沿锥壁顺畅滑落到下部出料口，不需要额外加装强制破拱装置就能完成出料作业。外围的方形防护框架采用型材拼接成型，一方面是为罐体提供刚性支撑，将罐体的满载载荷通过框架底脚均匀传递到安装基础上，避免薄壁罐体直接承重出现焊缝开裂、罐体变形的问题；另一方面框架可以作为外部防护结构，避免厂区内转运作业的叉车、周转物料意外撞击罐体，同时框架的竖梁、横梁可以预留安装位，用来固定进料管路、出料阀门、料位检测元件等附属配件，不需要额外在罐体壁板上焊接支架，减少罐体壁板的开孔与焊接应力集中点。安装边界方面，框架底脚需要匹配现场预埋的安装地脚螺栓孔位，底脚与基础之间要加装减震垫，减少物料进出时的罐体振动传导到车间地面；罐体顶部的进料口需要对接上游的送料管路，预留足够的管路安装操作空间，锥底出料口的高度要匹配下游接料设备的进料高度，保证出料落差控制在合理范围，避免落差过大导致物料破碎、或者落差过小出现出料不畅的问题。框架的整体外形尺寸要考虑厂区通道的转运宽度，保证整体结构可以通过常规的车间大门、货运电梯，不需要拆分就能完成进场安装。罐体壁板的厚度选择需要结合满载物料的总重量、物料的腐蚀特性确定，直筒段与锥段的连接位置采用圆滑过渡焊接，避免直角接缝导致的物料挂壁残留，焊接完成后需要对内壁做抛光打磨处理，降低物料与壁面的摩擦阻力，进一步提升出料顺畅度。
