深沟球滚动轴承机械结构三维建模

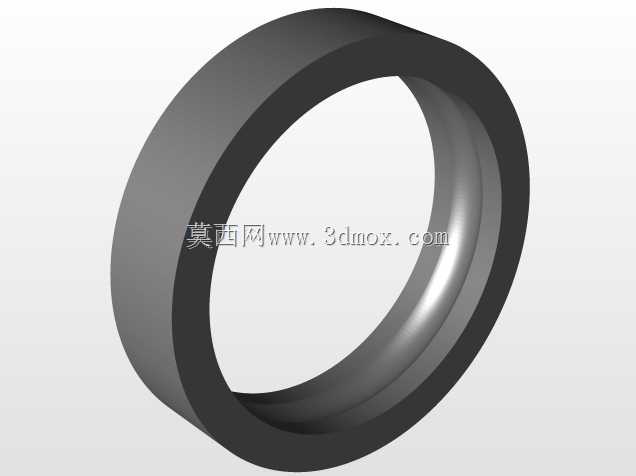

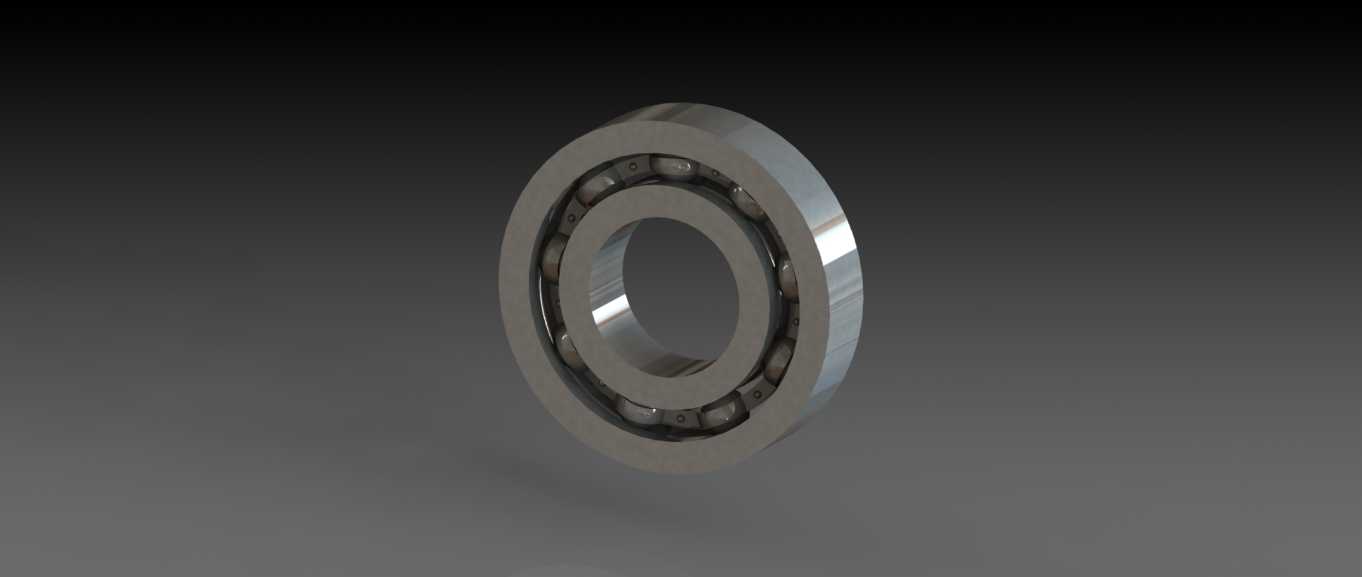

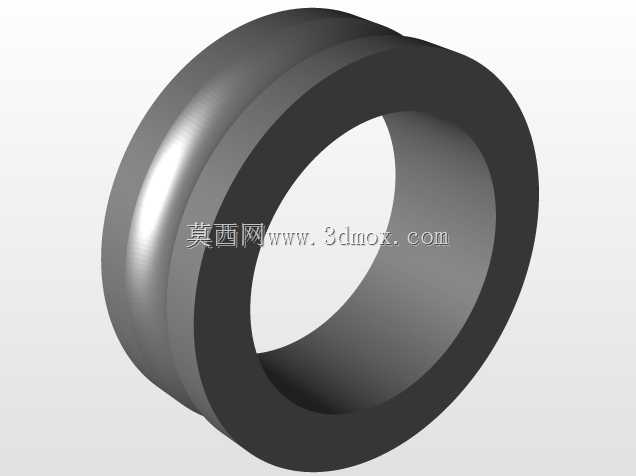

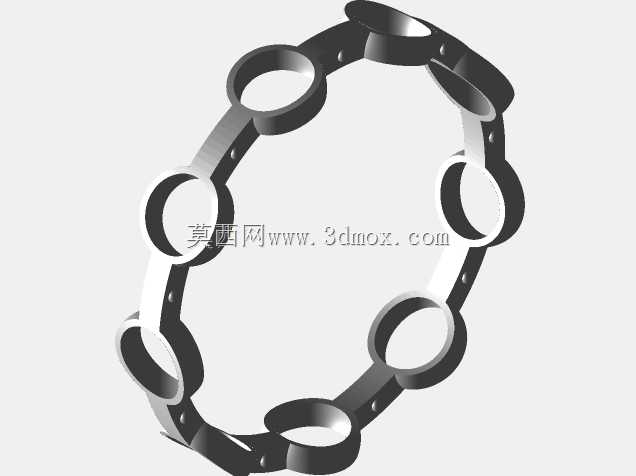

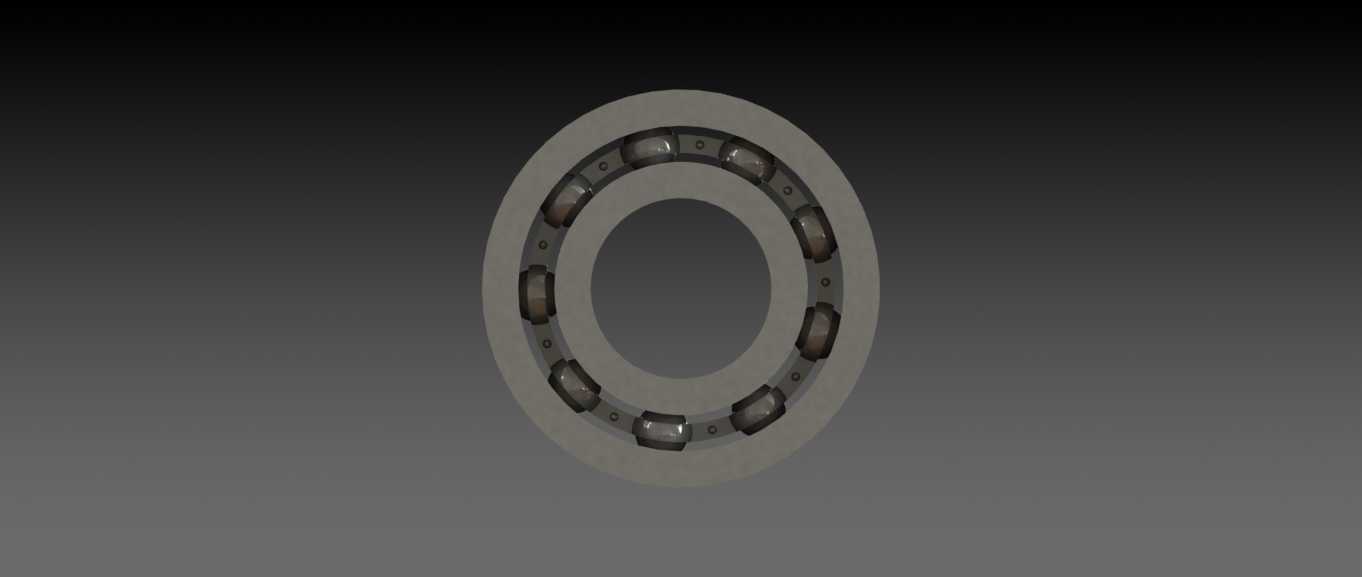

作为旋转机构中应用覆盖度最广的支撑类零件，这款滚珠轴承的建模完全贴合实际量产产品的结构逻辑，没有做多余的艺术化简化。日常做设备结构设计时，这类零件是选型库中调用频次最高的标准件之一，小到家用电机的输出端支撑、办公设备的辊轴传动，大到汽车变速箱的传动轴定位、工业泵的转子承载、机床主轴的辅助支撑，几乎所有存在连续旋转运动的机械结构里，都能找到同结构轴承的应用场景。建模过程中优先还原了轴承的核心功能结构：内外圈的滚道曲率完全匹配滚珠直径，保持架的兜孔间隙按照实际装配公差预留，既保证滚动体在滚道内均匀排布不发生相互摩擦，也能在承受径向载荷时让载荷均匀分布到每一颗滚珠上，避免局部应力集中导致的早期点蚀失效。从安装边界来看，模型严格遵循标准深沟球轴承的配合尺寸逻辑，内圈与轴的配合面、外圈与轴承座孔的配合面都做了无倒角误差的圆柱面还原，安装时的轴向定位台阶尺寸也对应标准件的安装规范，设计人员调用该模型做装配验证时，不需要额外调整配合面尺寸就能直接完成虚拟装配，检查轴系的轴向窜量、径向跳动公差是否符合设计要求。不同于很多简化建模只做内外圈加滚珠的外观示意，这个模型还原了冲压保持架的弯折结构、滚道表面的磨削纹理特征，甚至连装配时的倒角引导面都做了准确还原，做装配动画或者工程出图时，可以直接用来展示轴承的装配顺序：先将保持架与内圈定位，依次装入滚珠后调整保持架位置锁止，最后压入外圈完成装配。实际工程应用中，这类滚珠轴承除了承受纯径向载荷，也能承受一定比例的双向轴向载荷，在转速较高、轴向载荷不大的工况下可以替代推力轴承使用，建模时也还原了内外圈滚道的接触角设计逻辑，能直观体现其承受复合载荷的结构基础。做设备维护仿真或者拆装培训的三维场景搭建时，这个模型的结构精度也能满足要求，不需要额外拆分零件就能直接做拆装动画演示，清晰展示每个零件的配合关系与装配顺序。
