小型单缸发动机气缸主体结构设计

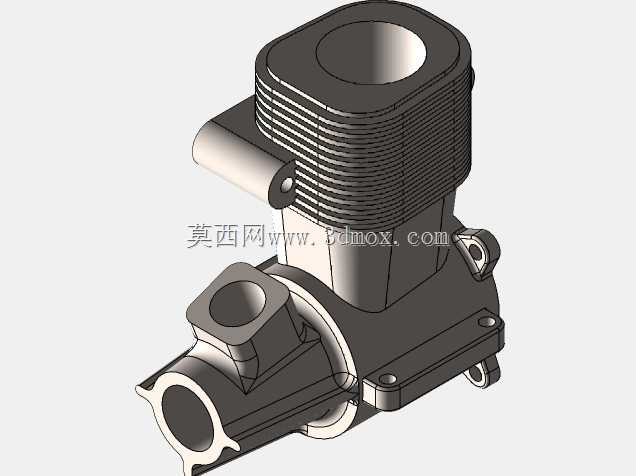

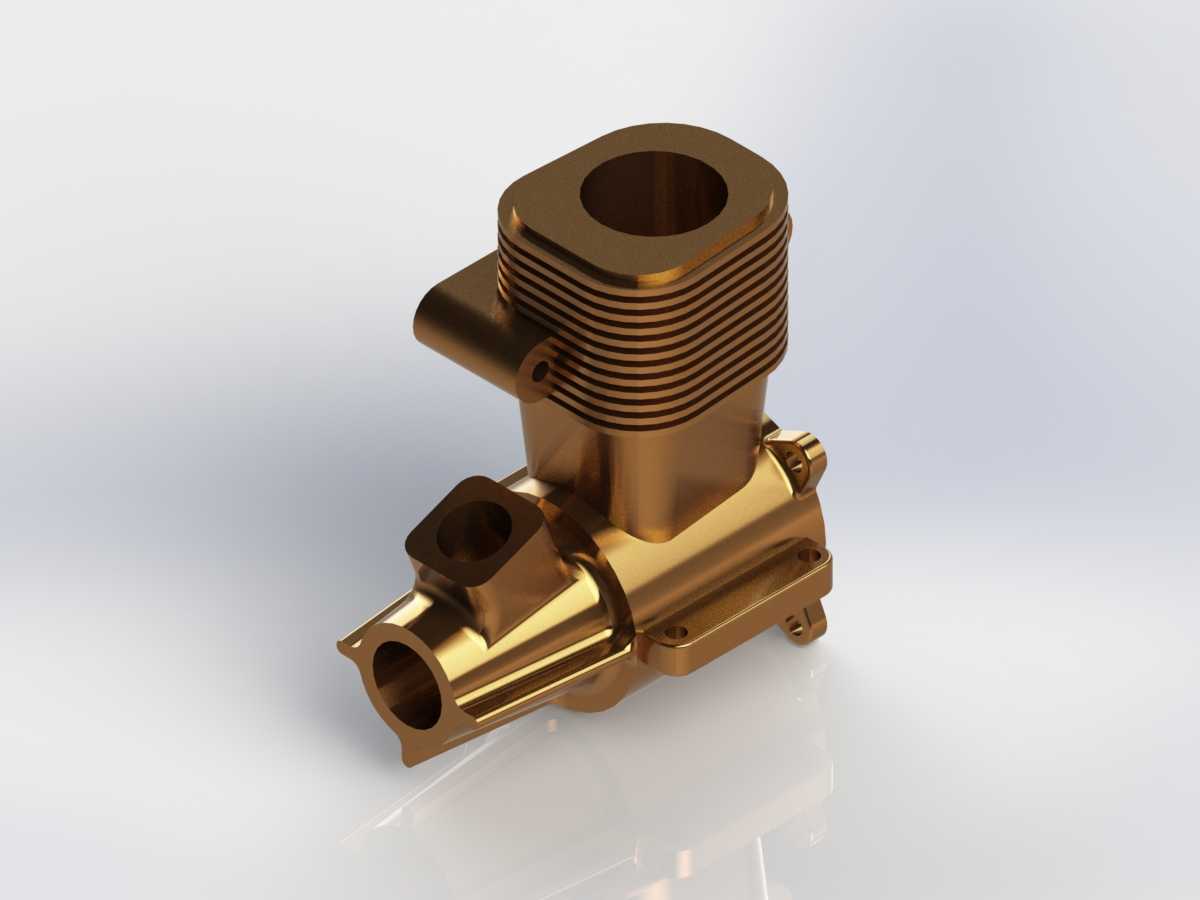

该部件为小型单缸动力装置的核心缸体构件，主要适配排量50cc级别的通用小型动力场景，常见于园林植保机械、小型航模动力、便携发电机组以及迷你代步设备的动力单元中，承担着为活塞运动提供密闭腔体、整合散热通路、衔接周边附属部件的核心作用。从结构设计逻辑来看，缸体外壁周向布置的等间距环形散热鳍片，是针对风冷散热场景做的定向优化，鳍片的厚度、间距以及延伸高度经过热负荷校核，能够在动力持续高转速运转时，将燃烧室传递到缸壁的热量快速通过空气对流带走，避免缸体温度过高引发的活塞卡滞、润滑失效等故障。缸体上部的方形敞口结构为缸盖安装贴合面，加工时需要保证平面度公差控制在0.02mm以内，才能配合缸垫实现燃烧室的可靠密封，避免出现漏气、泄压导致的动力输出不足问题。侧面伸出的凸台结构分别为进气道与排气道的安装接口，接口处的安装孔位采用对称布置设计，能够兼容不同规格的化油器或者电喷节气门体安装，同时接口的流道内壁做了圆弧过渡处理，减少进排气过程中的气流阻力，提升充气效率。下部的基座部分设置了多个带安装孔的凸耳，用于将整个缸体固定在曲轴箱上，凸耳的位置经过动平衡校核，能够抵消活塞往复运动产生的侧向力，避免长期运转出现连接螺栓松动的问题。基座侧面的凸起结构为润滑油道的预留通路，能够将曲轴箱内飞溅的润滑油引导到缸壁与活塞的配合面，形成稳定的油膜降低运动摩擦损耗。整个缸体的外形轮廓充分考虑了压铸生产的工艺可行性，所有转角位置都设置了合理的铸造圆角，避免压铸过程中出现应力集中导致的部件开裂，同时各安装面的加工余量预留控制在1.5mm-2mm之间，既能够保证后续机加工的尺寸精度，也不会造成过多的材料浪费。在安装边界上，该缸体的轴向安装尺寸与同级别通用缸体保持一致，能够直接替换同规格的传统缸体部件，不需要对周边的曲轴箱、缸盖等部件做额外修改，具备较好的通用适配性，在维修替换以及改装场景下都有较高的实用价值。
