带安装耳方形腔体机械基座结构设计

项目分类:通用五金配件 发布时间:2022-06-28 ID:671504
  • 带安装耳方形腔体机械基座结构设计
  • 带安装耳方形腔体机械基座结构设计
  • 带安装耳方形腔体机械基座结构设计
  • 带安装耳方形腔体机械基座结构设计
  • 带安装耳方形腔体机械基座结构设计
  • 带安装耳方形腔体机械基座结构设计
  • 带安装耳方形腔体机械基座结构设计

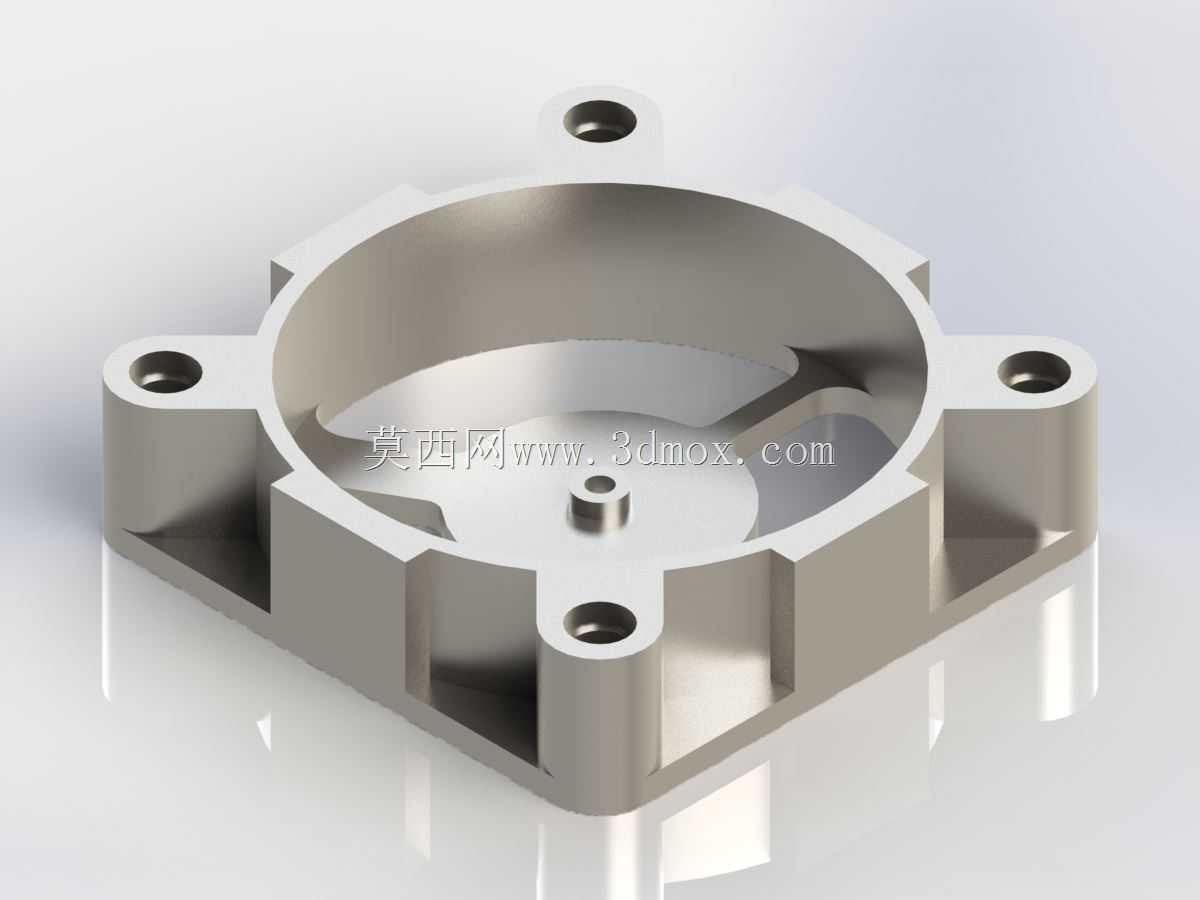

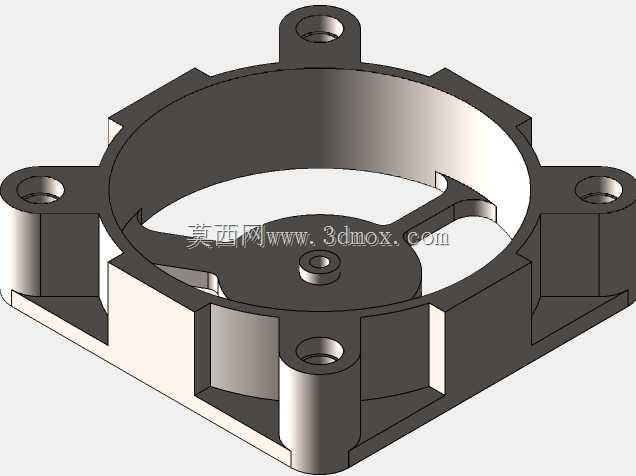

  这类带四角安装耳的方形腔体结构件,多应用在小型动力组件的承载防护场景中,常见于微型风机、小型泵体的外壳基座,或是精密传感模块的安装固定座,在消费电子散热组件、小型工业气动元件的配套结构中也能见到同类型设计。从结构功能来看,外围四个带通孔的凸耳是核心安装定位结构,通孔的孔径匹配对应规格的紧固件,凸耳的厚度经过受力校核,能够在设备长期运行产生振动的工况下,避免安装位置出现应力断裂,同时凸耳向外延伸的布局,让安装操作时的扳手空间足够,不会出现紧固件无法锁紧的问题。中间的环形腔体是核心容纳空间,腔体的内壁加工精度直接决定内部组件的装配同轴度,腔体底部中心的小凸台是内部旋转组件的定位基准,凸台的高度与端面平面度有严格公差要求,

  能够保证内部转动件的轴向定位精度,减少运行过程中的轴向窜动。腔体内部的加强筋布局并非随意设置,筋条的走向顺着内部组件的受力方向布置,既能够提升整个壳体的结构刚性,减少薄壁位置的形变,又不会过多占用腔体内部的有效容纳空间,同时筋条的圆角过渡处理,能够避免压铸或者机加工过程中出现应力集中的问题。从安装边界来看,整个零件的外轮廓尺寸适配常规小型组件的安装空间,四个安装耳的孔位间距符合对应行业的通用安装孔距标准,不需要额外改动安装面板的孔位就能直接替换同规格的老旧基座,腔体的深度匹配内部组件的轴向尺寸,不会出现组件装配后突出壳体或者轴向间隙过大的问题。设计这类结构的时候,首先要确认内部容纳组件的最大外轮廓尺寸,预留合适的装配间隙,

  再根据安装面板的可用空间确定四个安装耳的位置与外轮廓尺寸,之后根据设备运行时的载荷情况调整壁厚与加强筋的参数,最后还要考虑加工工艺的可行性,比如拔模角度、圆角大小的设置,要适配压铸或者CNC加工的工艺要求,避免出现无法加工或者加工成本过高的问题。这类结构件在实际使用中,除了承载内部组件,还能起到一定的防护作用,隔绝外部的灰尘、杂物进入腔体内部,同时金属材质的壳体也能辅助内部组件散热,提升设备运行的稳定性。
