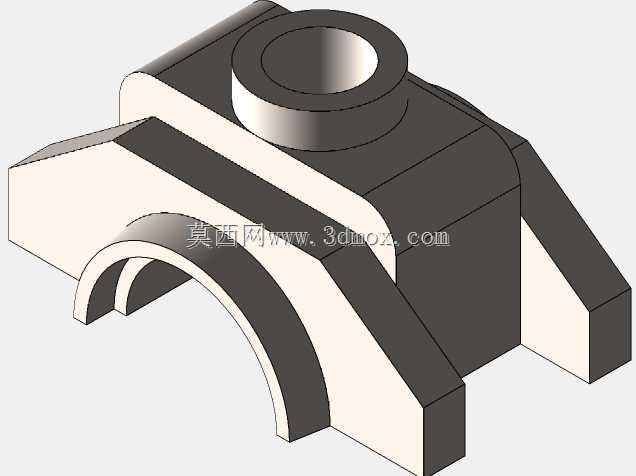

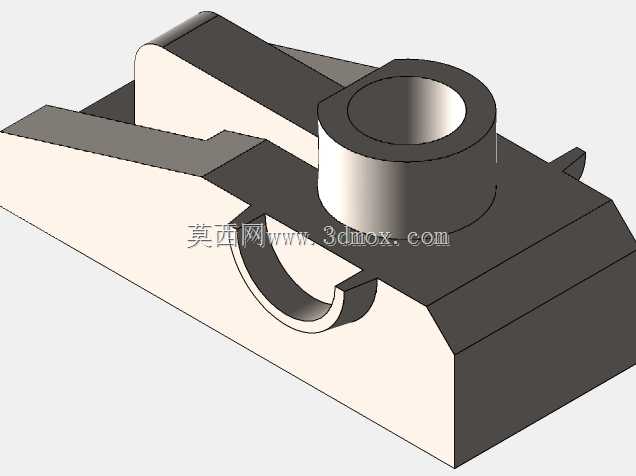

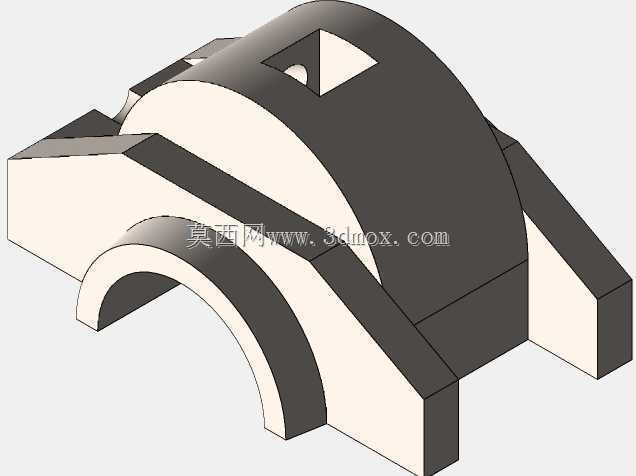

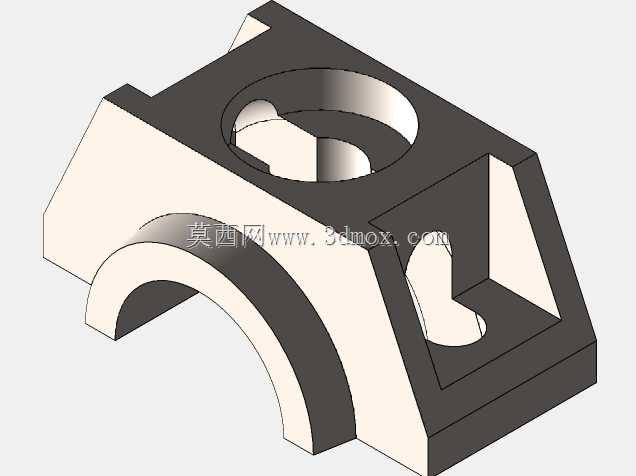

带顶部凸台的弧形支撑连接座结构

　　该类弧形支撑连接座多应用于需要环抱式抱紧安装的传动设备场景，常见于输送线辊筒端部支撑、小型传动轴的径向定位、管路辅助支撑等工况，核心作用是为穿装在弧形内腔的轴类、管类构件提供稳定的径向承载，同时通过顶部凸台的安装接口完成附属构件的定位连接。从结构设计逻辑来看，主体下部的半开放弧形内腔是核心功能面，加工时需要严格控制弧面的圆度公差与表面粗糙度，避免与被支撑构件装配后出现应力集中、局部磨损过快的问题；两侧向外延伸的翼状支撑边是主要的承载传力结构，设计时通过大圆角过渡衔接弧形主体与翼边，消除直角位置的应力集中风险，翼边平面可预留安装孔位，通过螺栓锁紧实现整个支座与设备机架的固定连接，安装时需要保证两侧翼边的安装面共面度，

　　避免锁紧后支座出现形变导致弧形内腔错位。顶部的圆柱凸台为垂直方向的附属安装接口，凸台中心的通孔可用于穿装定位销、润滑油路或者小型紧固构件，凸台与主体顶面的衔接位置同样做了圆角过渡，避免垂直方向受载时出现根部断裂的问题。从安装边界来看，这类支座的整体轮廓尺寸适配直径60-80mm范围的轴类构件，两侧翼边的总宽度控制在150mm以内，顶部凸台的高度不超过主体总高度的三分之一，整体占用安装空间较小，可适配设备内部狭窄位置的支撑需求。设计建模过程中，优先完成弧形内腔的曲面构建，再通过拉伸生成主体基础轮廓，之后依次添加两侧翼边与顶部凸台结构，所有转角位置根据受载大小设置对应半径的过渡圆角，建模完成后需要做干涉检查，确认弧形内腔与穿装构件、

　　顶部凸台与附属连接件、翼边与安装机架之间不存在装配干涉，同时可通过有限元仿真校核支座在额定径向载荷下的形变情况，优化壁厚参数，在保证结构强度的前提下尽可能降低零件自重，减少材料消耗。这类零件多采用铸铁或者铸钢材质毛坯加工，部分轻量化应用场景也可采用铝合金压铸成型，加工时需要重点保证弧形内腔的尺寸精度与各安装面的位置公差，确保装配后支撑稳定无旷量。
