嵌入式弹簧卡扣式LED照明筒灯结构设计

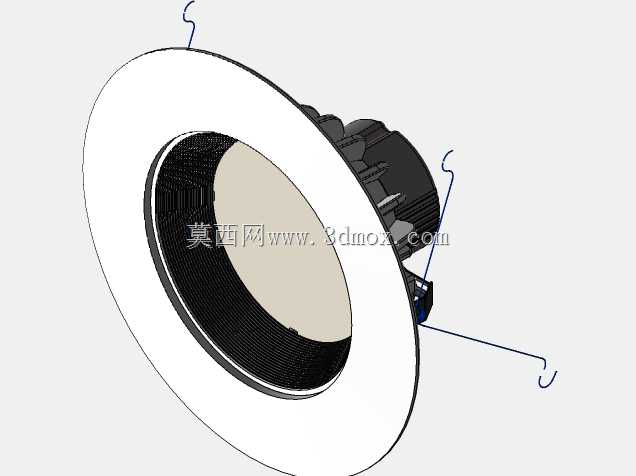

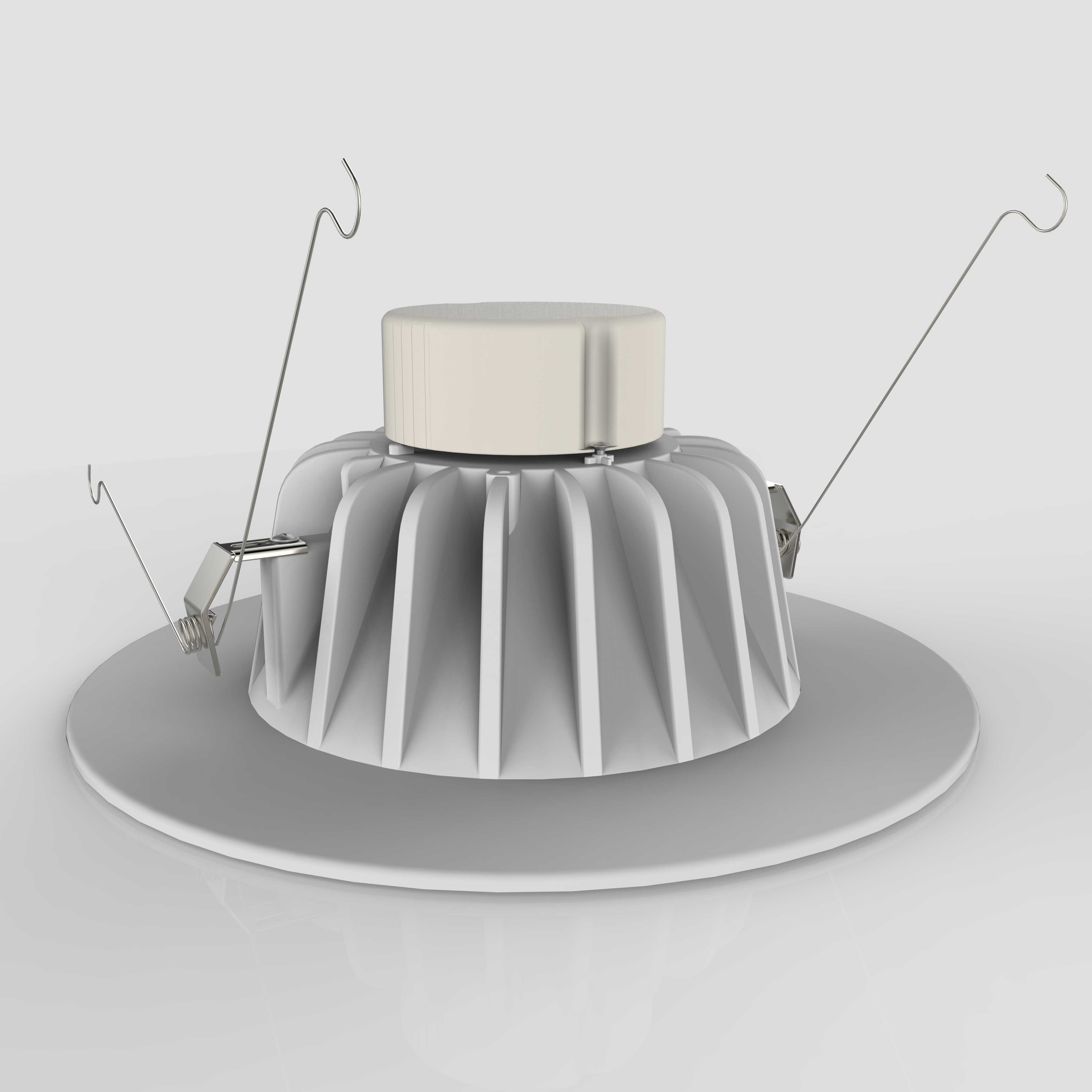

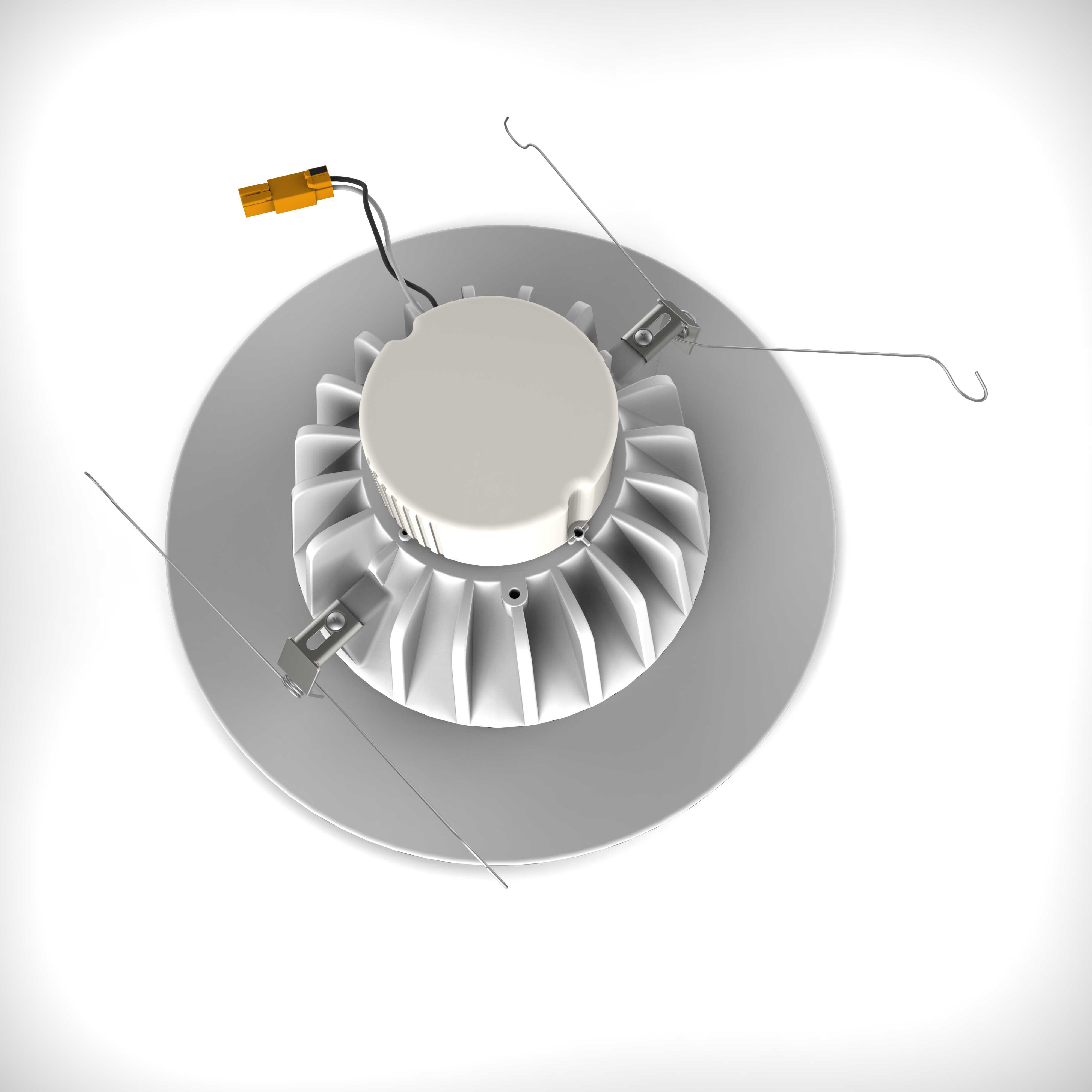

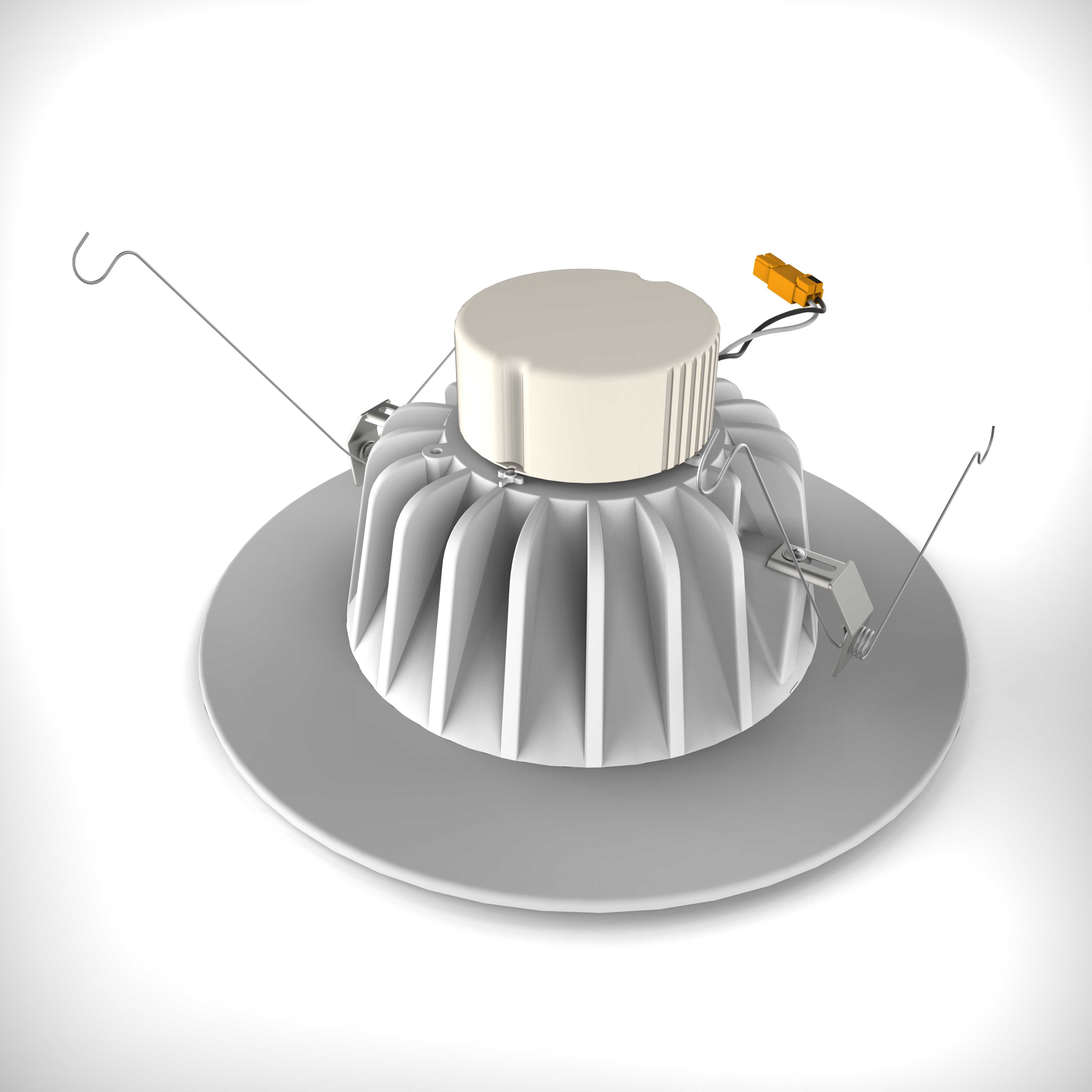

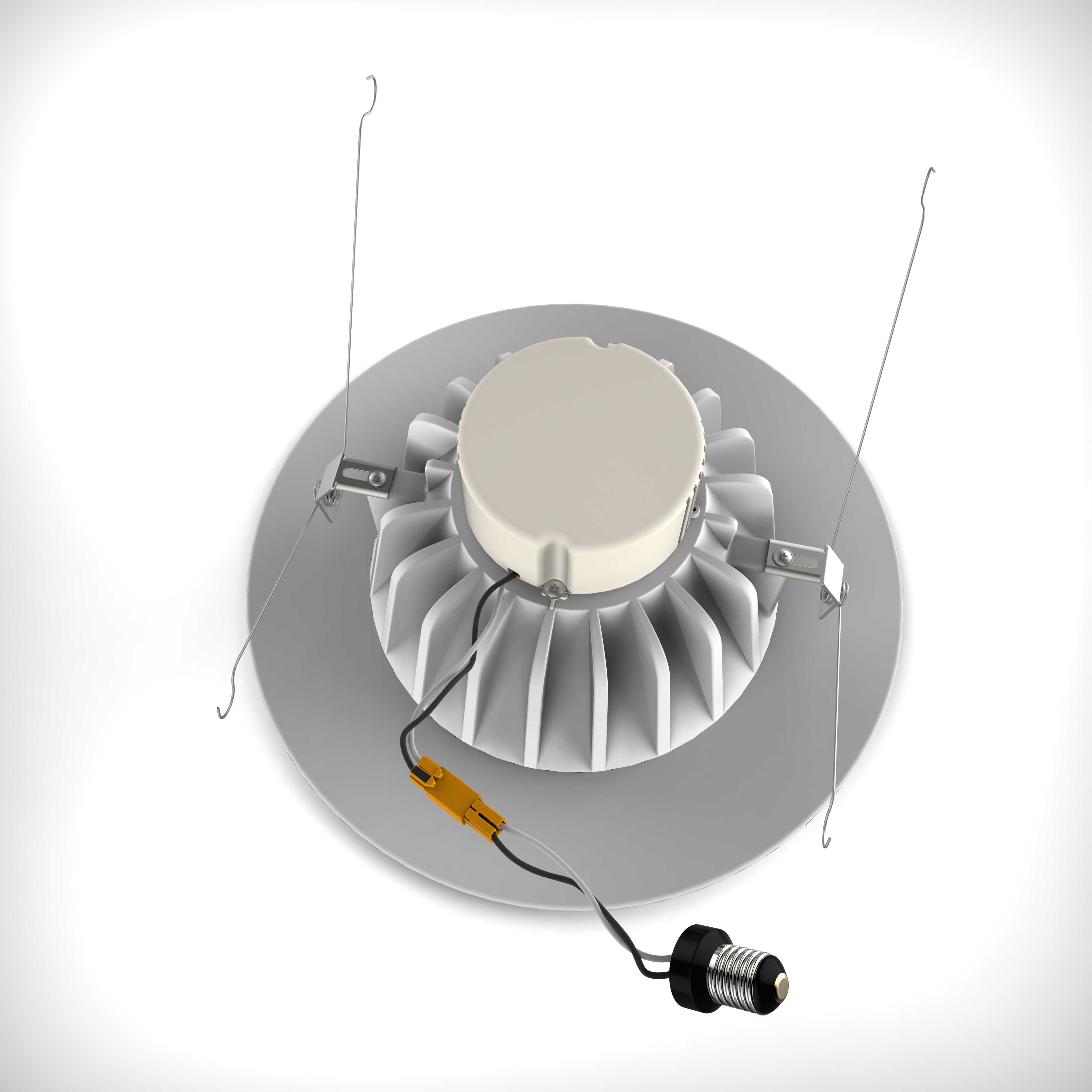

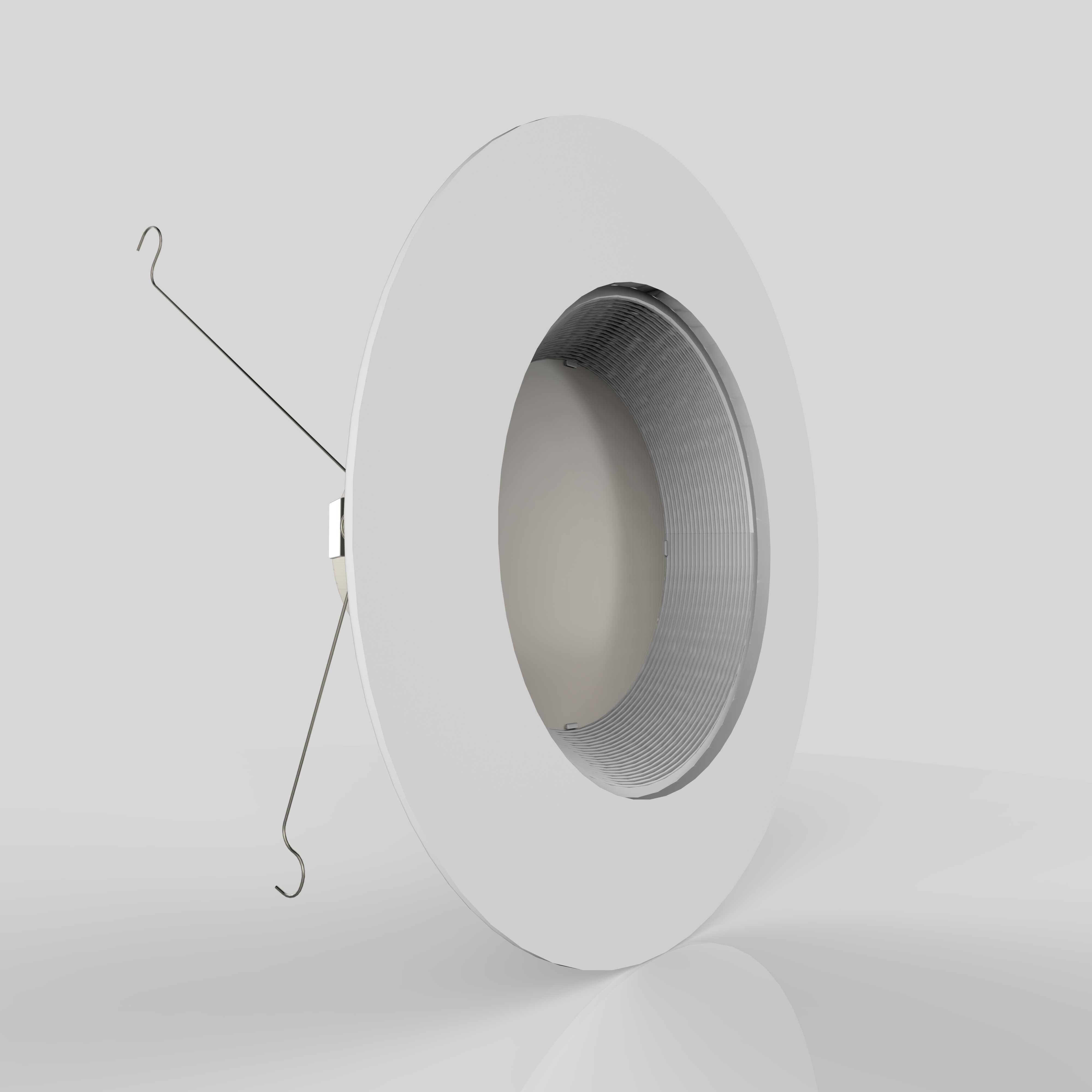

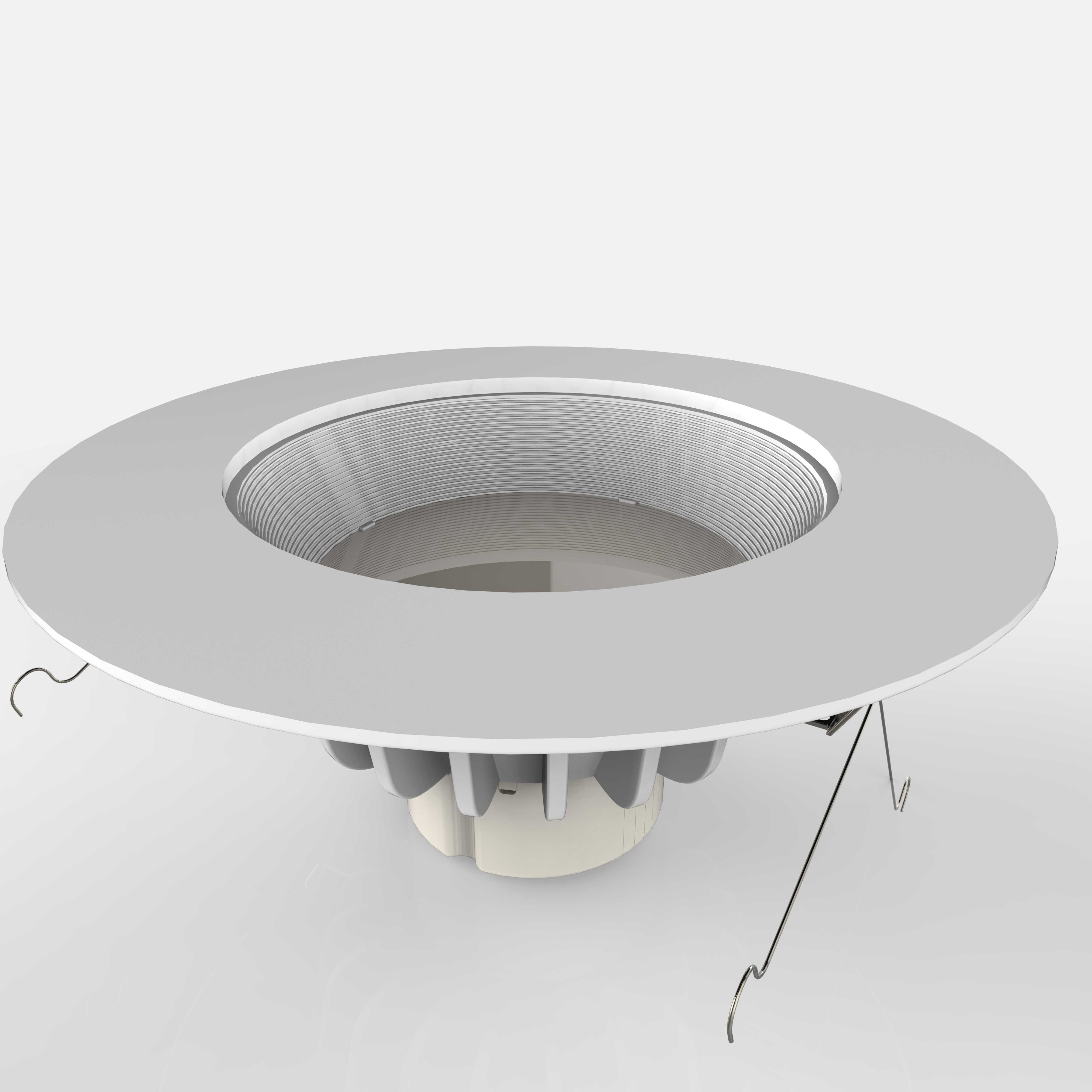

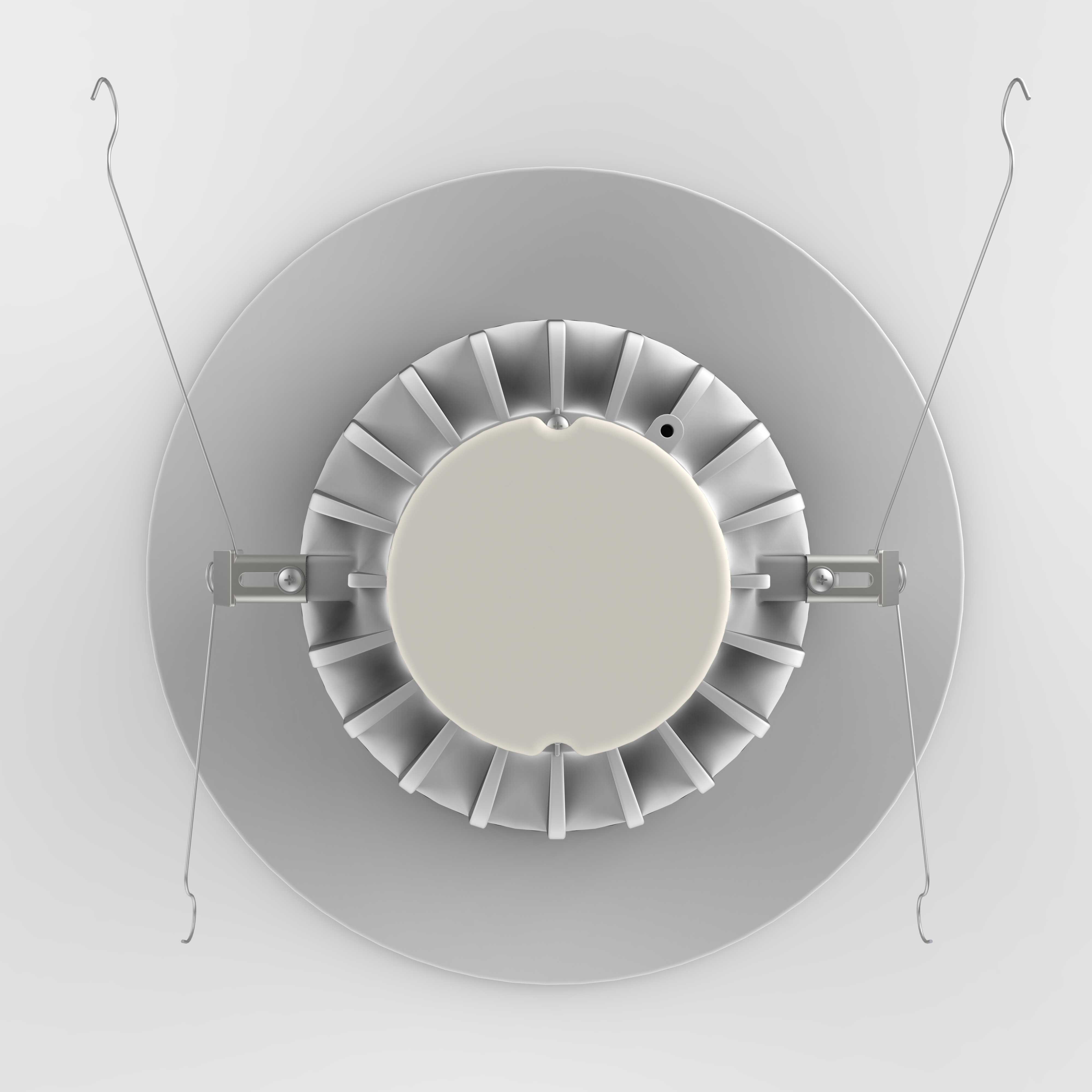

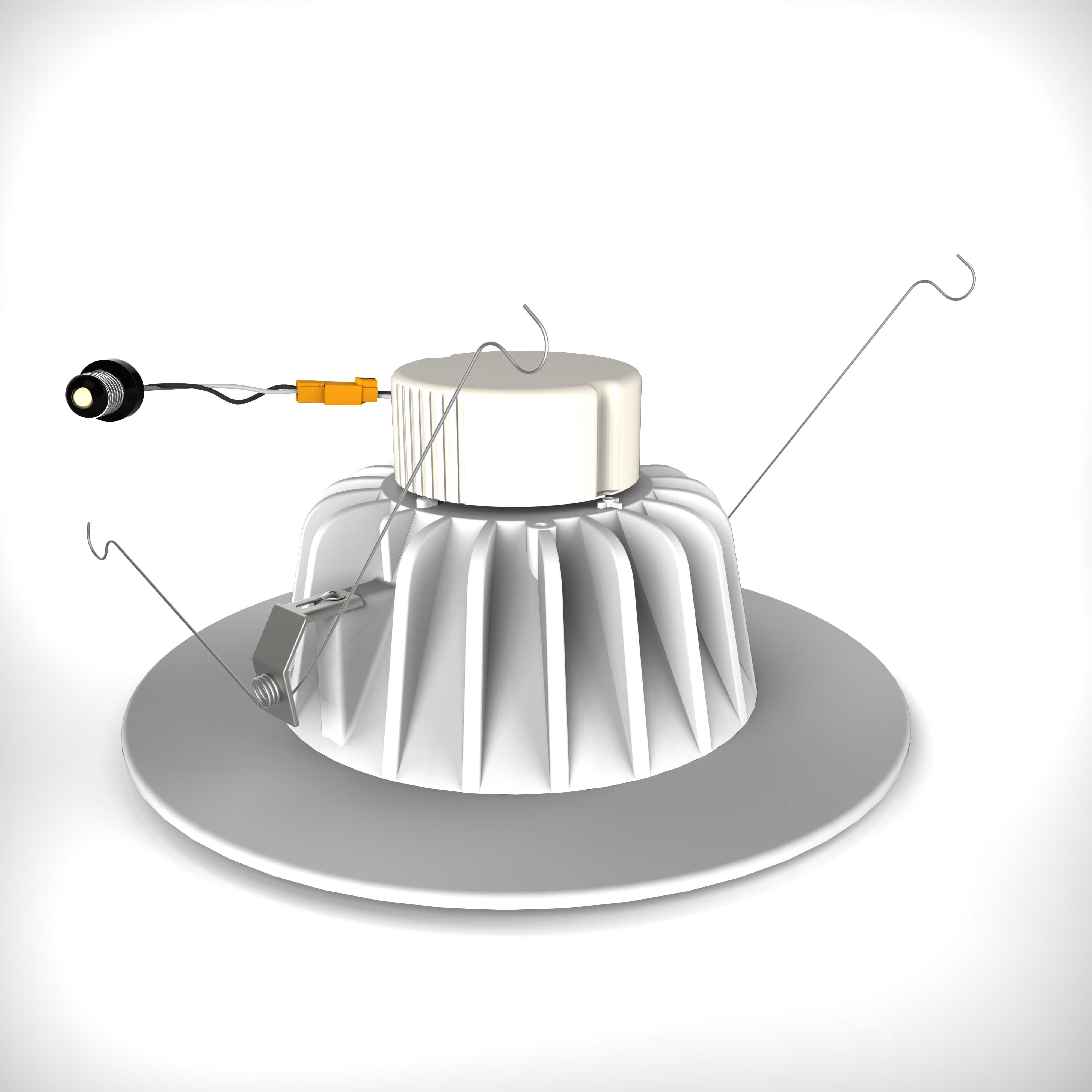

这款嵌入式筒灯主要适配室内吊顶暗装场景，常见于办公空间、商业门店、家居厨卫等区域的顶面照明布设，无需额外明装固定支架，可直接嵌入预先开好的吊顶安装孔内，完成后与吊顶面基本齐平，不会突出顶面破坏整体装修的视觉完整性。产品采用两侧对称的扭簧卡扣作为核心固定结构，弹簧钢丝采用弹性优异的金属线材弯折成型，安装时只需将两侧弹簧向上掰起对准吊顶开孔送入，弹簧会凭借自身回弹力牢牢卡在吊顶背面，无需额外螺丝紧固，单人即可快速完成安装作业，后期拆卸维护也只需向下拉动灯体即可取出，大幅降低现场施工与后期运维的操作难度。灯体背部的接线端采用标准18AWG线材适配的快接结构，无需复杂焊接工序，现场布线时可直接完成线路对接，适配常规室内照明回路的接线标准。散热结构采用一体化环形鳍片设计，环绕在光源背部排布，鳍片之间预留均匀的通风间隙，可在灯具点亮时通过空气自然对流带走光源工作产生的热量，避免热量堆积造成光源光衰过快，延长整灯的使用寿命。灯体正面的出光面采用匀光扩散结构，可将LED点光源发出的光线均匀打散，避免出现局部眩光、光斑不均的问题，出光角度覆盖常规室内基础照明的照射范围，可满足不同空间的基础照度需求。从安装边界来看，这款筒灯适配常规厚度的石膏板、矿棉板等集成吊顶板材，开孔尺寸与灯体外径匹配公差控制在合理范围内，安装后不会出现松动晃动或者缝隙过大的问题；灯体背部的凸起结构高度控制在吊顶内预留的布线空间范围内，无需额外加深吊顶夹层厚度，适配绝大多数常规室内吊顶的施工预留尺寸。设计过程中充分考虑了批量生产的装配便利性，所有结构件均采用卡扣式拼接设计，减少螺丝使用数量，整灯装配工序简单，可有效提升生产线的组装效率；弹簧卡扣的弯折角度经过多次调试，既保证安装时的弹力足够支撑灯体不脱落，又不会因为弹力过大造成安装时划伤吊顶表面或者施工人员手部的问题。灯体的外壳采用轻量化金属材质，兼顾结构强度与散热性能，表面做哑光抗氧化处理，长期在吊顶内的潮湿多尘环境下使用也不会出现锈蚀掉漆的问题。
