办公椅集成式媒体播放终端结构设计

这款集成在办公椅上的媒体播放终端，核心定位是解决长时间伏案办公场景下，桌面音频设备占用空间、线材杂乱、操作距离远的痛点，适配常规人体工学办公椅的侧方安装空间，无需破坏原有椅身的主体承重结构，安装位置选在椅座侧方扶手下方的空闲区域，使用者保持坐姿时手臂自然下垂即可触碰到操作按键，无需侧身或抬手调整坐姿。

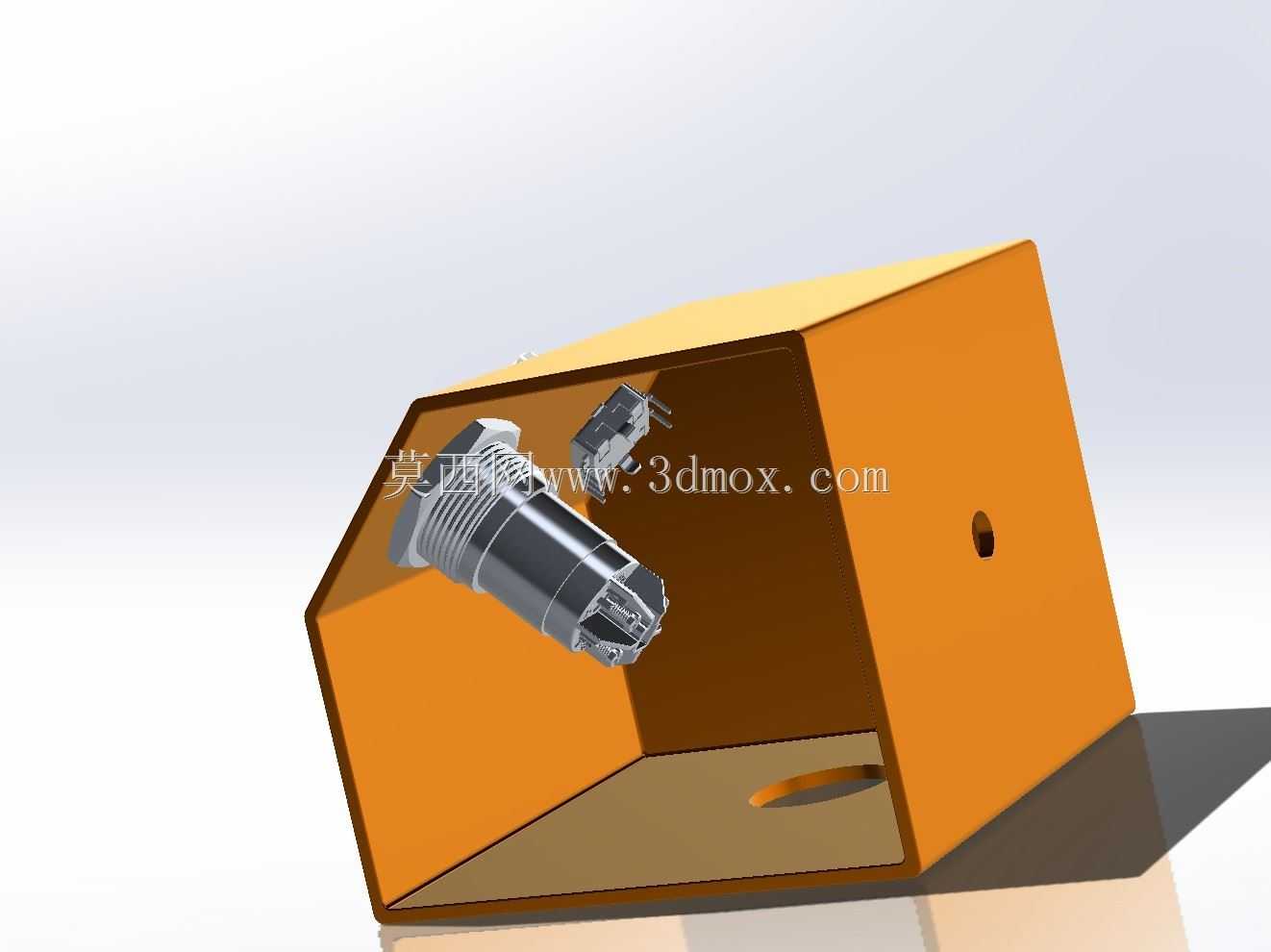

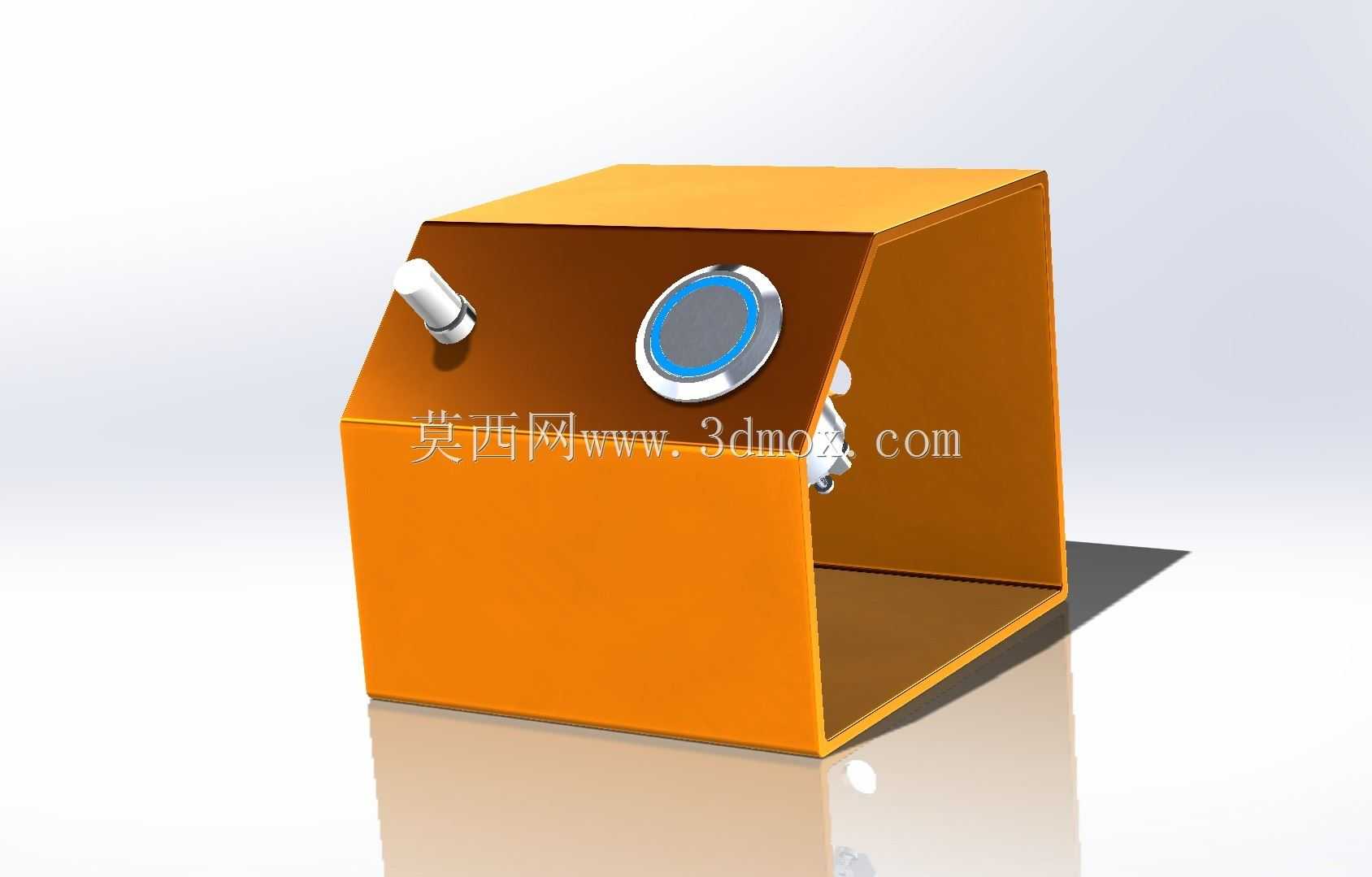

结构设计上采用混合制造工艺拆分部件，外壳主体分为两个功能部分：外露的装饰与操作面壳体采用FDM工艺打印的尼龙12碳纤维复合材质，这种材料的抗冲击强度能适配办公场景下的日常磕碰，表面哑光质感也能和常规办公椅的网布、塑料扶手材质形成视觉统一，打印层厚设置为0.2mm即可满足外观要求，无需额外的表面喷涂处理；内部承载电路板与开关的安装平板采用钣金工艺加工，板材选用1mm厚度的冷轧钢板，折弯后形成自带安装定位边的结构，通过3颗M3自攻螺丝即可和3D打印的外壳完成固定，钣金件上预留的电路板安装孔位按照通用音频解码板的尺寸设计，兼容市面上多数成熟的公版播放模块，降低后期电路适配的成本。

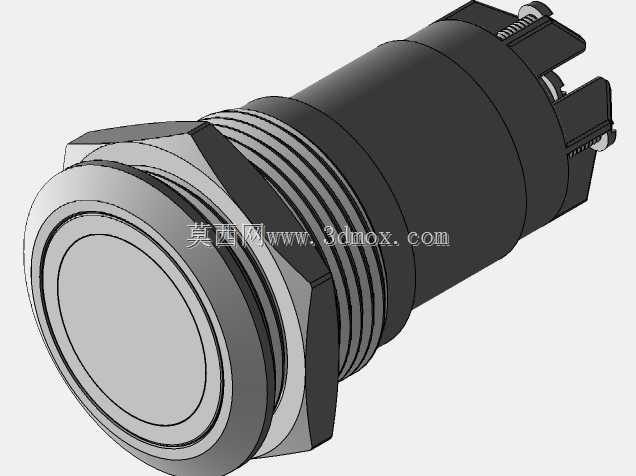

功能部件的选型完全围绕办公场景的使用需求配置，电源开关选用19mm规格的铝制旋钮开关，额定电压适配230V市电输入，开关自带的固定螺纹可以直接卡在3D打印外壳预留的安装孔上，无需额外的固定支架；状态指示采用蓝色LED灯珠，灯珠位置设置在圆形操作按键的外圈，光线通过半透明的PC导光环均匀扩散，不会产生直射人眼的眩光，待机状态下保持低亮度呼吸效果，工作状态下常亮，使用者余光即可判断设备运行状态；音频输出模块预留3.5mm耳机接口和蓝牙发射模块的安装位，既可以连接有线耳机避免打扰周边同事，也能适配无线办公耳机的使用需求。

安装边界的设计充分考虑了不同型号办公椅的适配性，整体外壳的外轮廓尺寸控制在120mm×100mm×80mm范围内，不会突出椅身侧方的最大轮廓，避免人员走动时发生磕碰；外壳朝向椅身的一侧设计有两个可调节的安装卡扣，卡扣的调节行程为20mm，能够适配不同管径的椅身金属支架，安装时只需要将卡扣卡在椅架圆管上，拧紧两颗锁紧螺丝即可完成固定，不需要在椅架上打孔，不会破坏原有椅身的防锈涂层与结构强度。

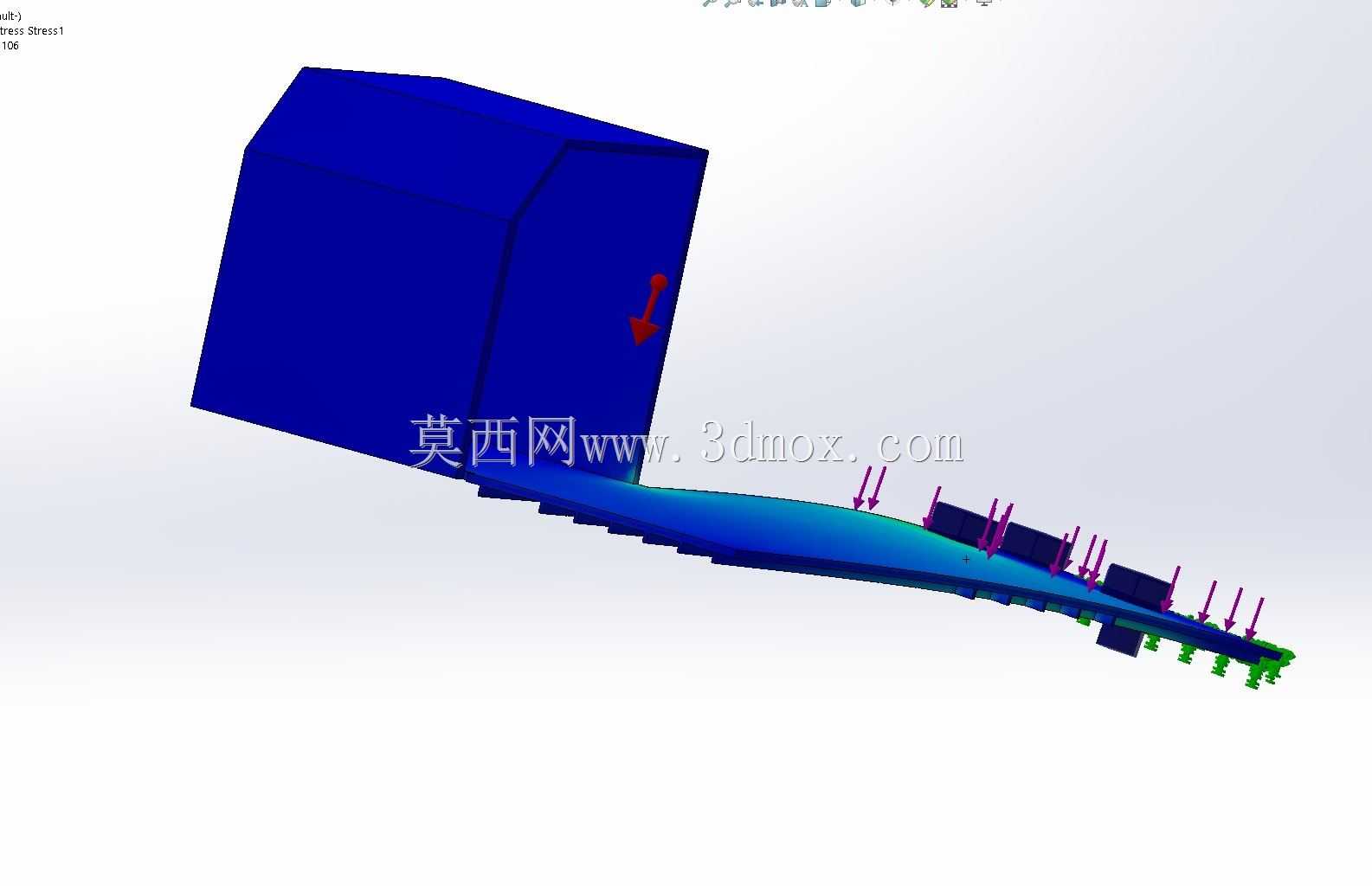

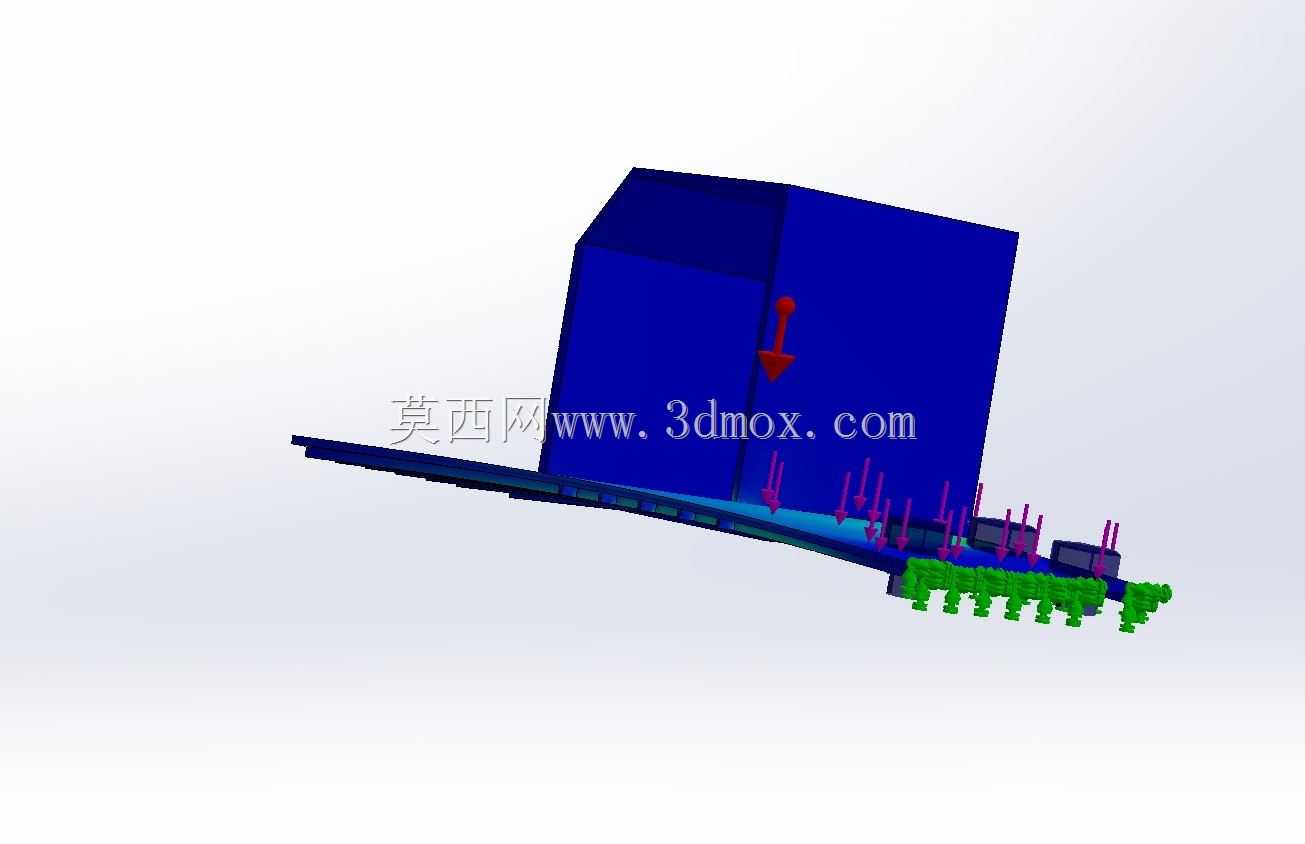

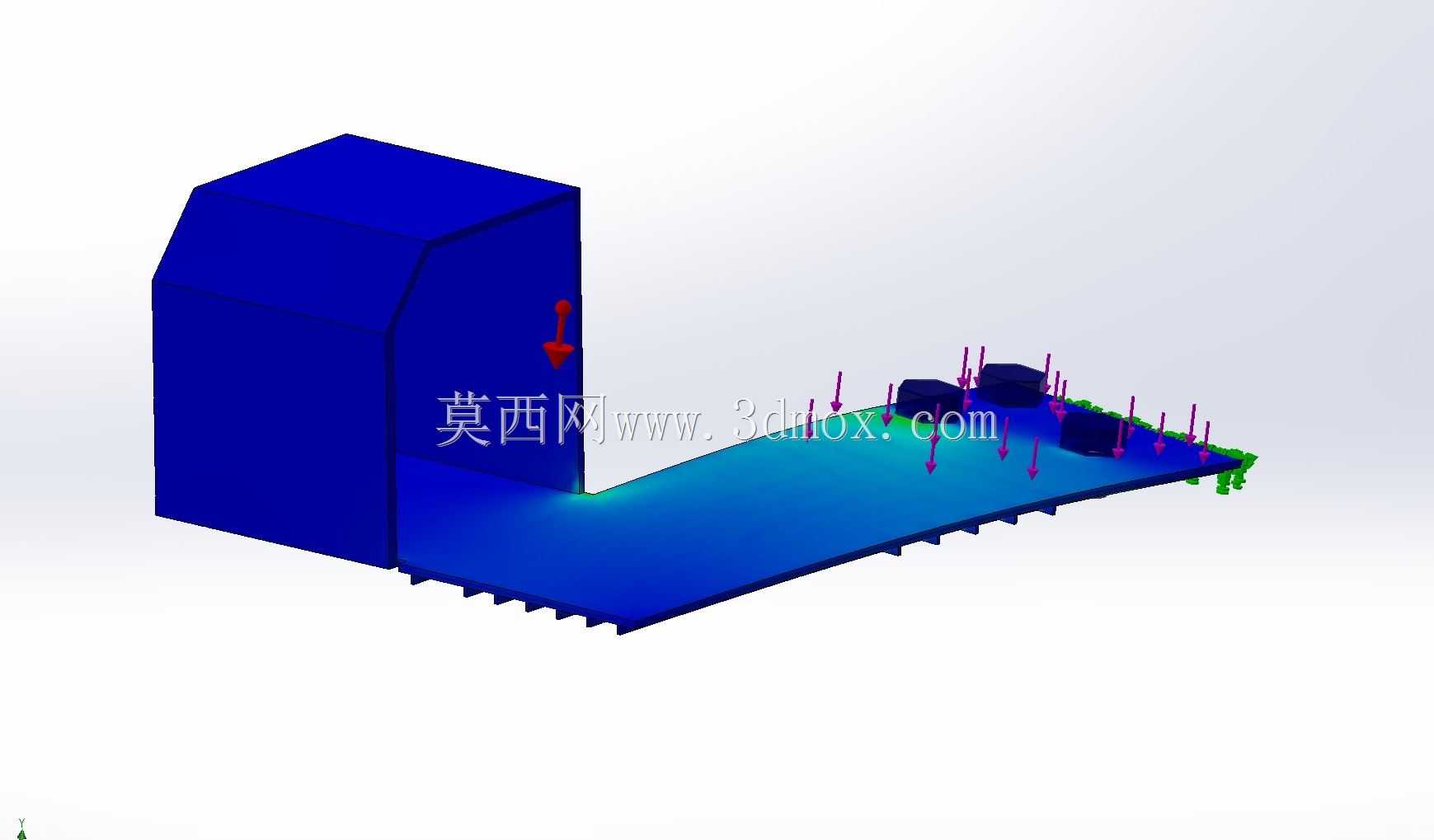

结构验证阶段针对日常使用的载荷场景做了对应模拟，外壳侧面承受100N的侧向冲击力时，3D打印壳体的最大形变量为0.3mm，不会触碰到内部的电路板元件；钣金安装板在固定电路板后，自身的固有频率避开了办公椅移动、靠背调整时产生的振动频率范围，不会出现共振导致的元件松脱问题；操作按键的按压行程设置为2mm，按压力度控制在5N左右，符合日常操作的手感习惯，按键寿命按照10万次按压标准设计，能够满足5年以上的日常使用需求。

走线设计上，外壳底部预留有直径8mm的走线孔，电源线与音频线可以沿着椅身支架的内侧排布，通过线卡固定在椅架上，线材不会外露影响美观，也不会被椅轮碾压造成破损；设备的供电可以直接适配办公桌面下的市电插座，也可以选配USB供电模块，连接办公电脑的USB接口即可取电，适配不同办公场景的供电条件。
