家用健身静音双轮健腹滚轮结构设计

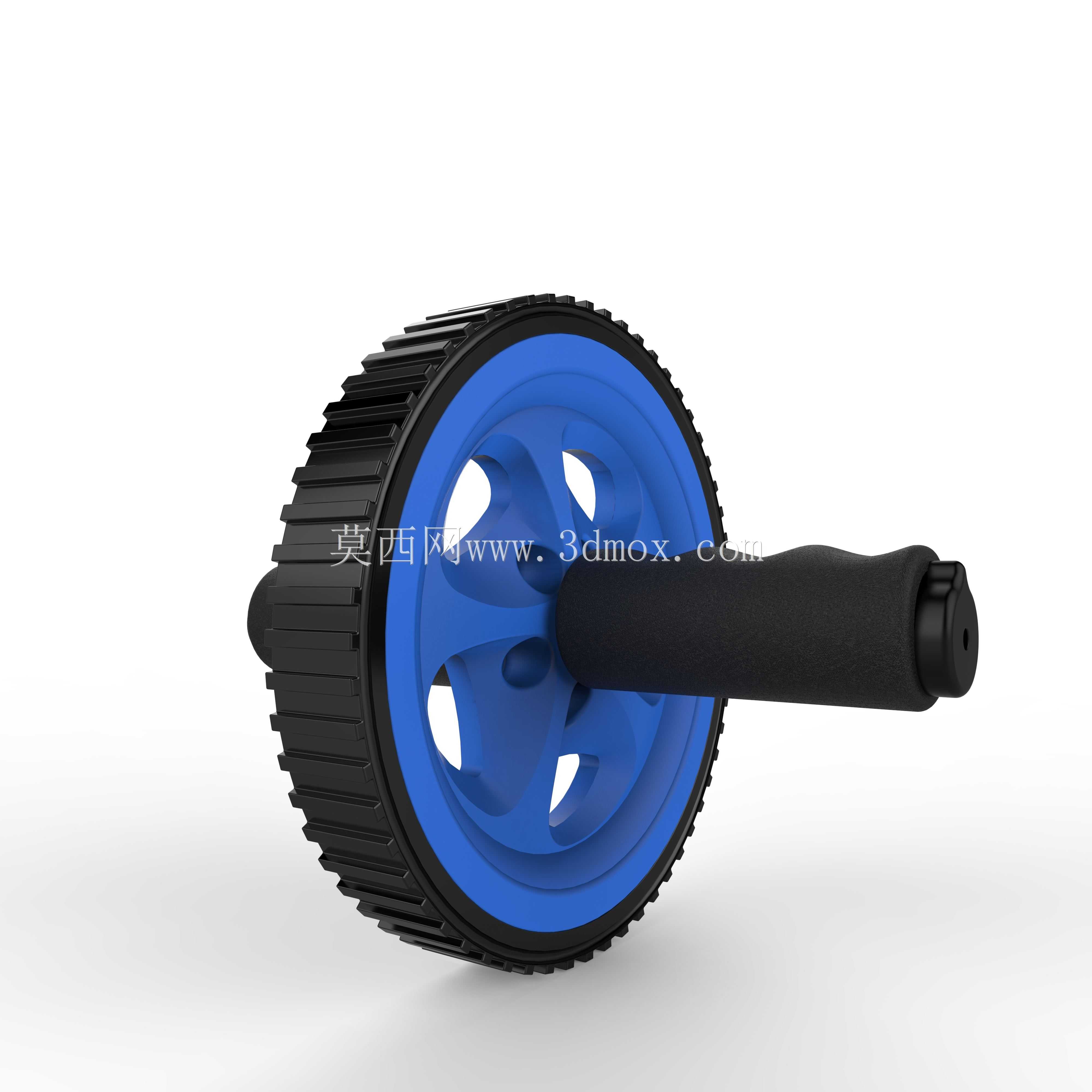

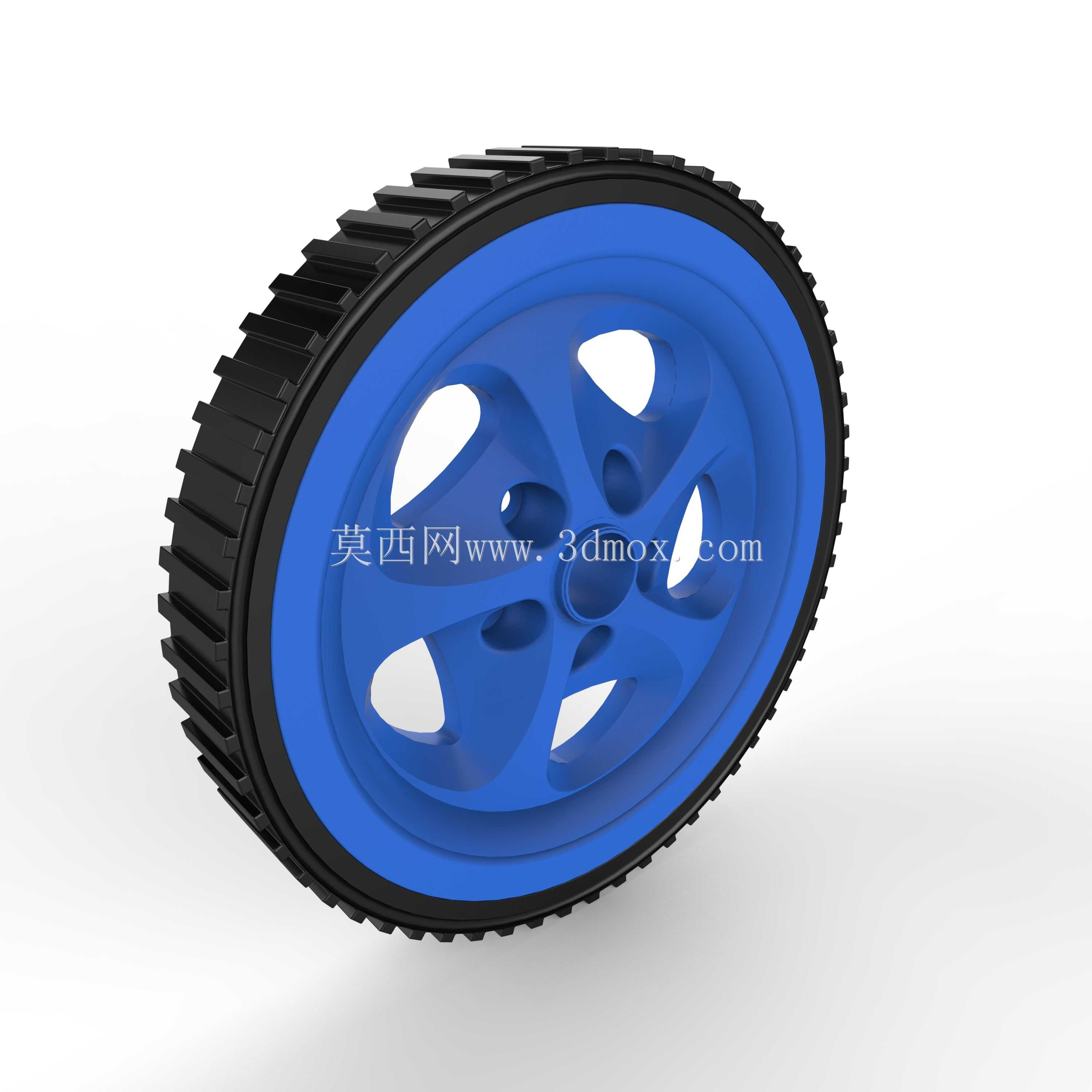

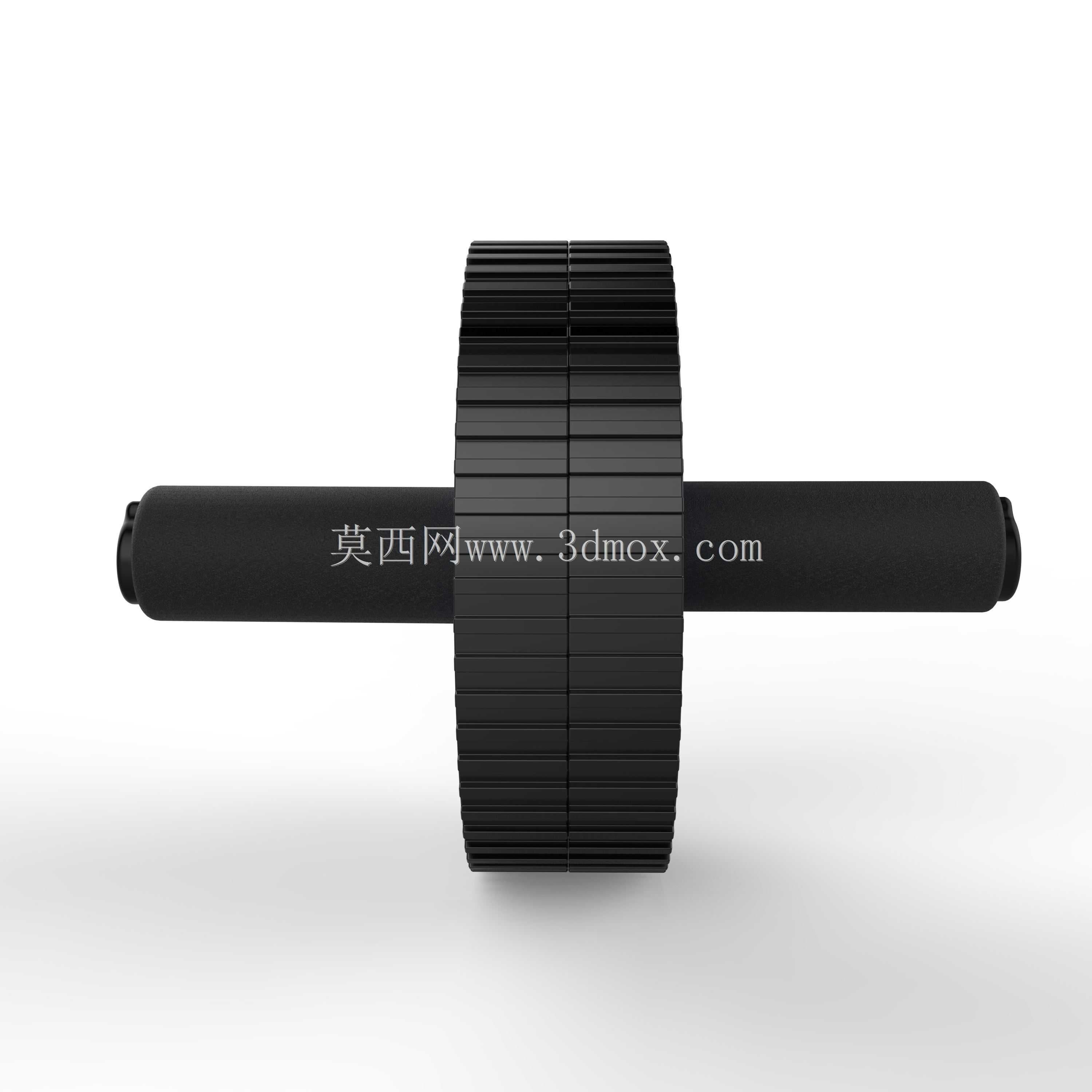

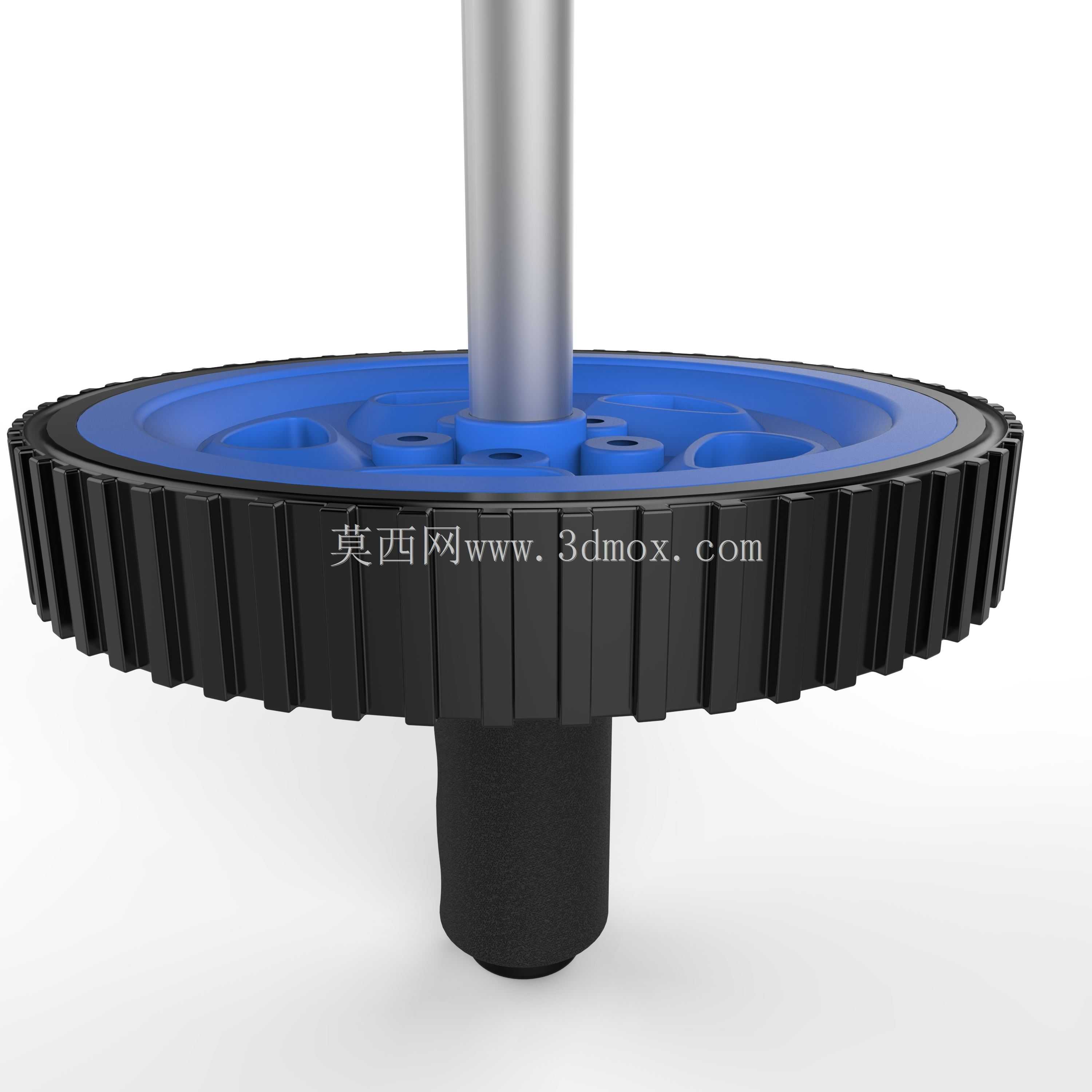

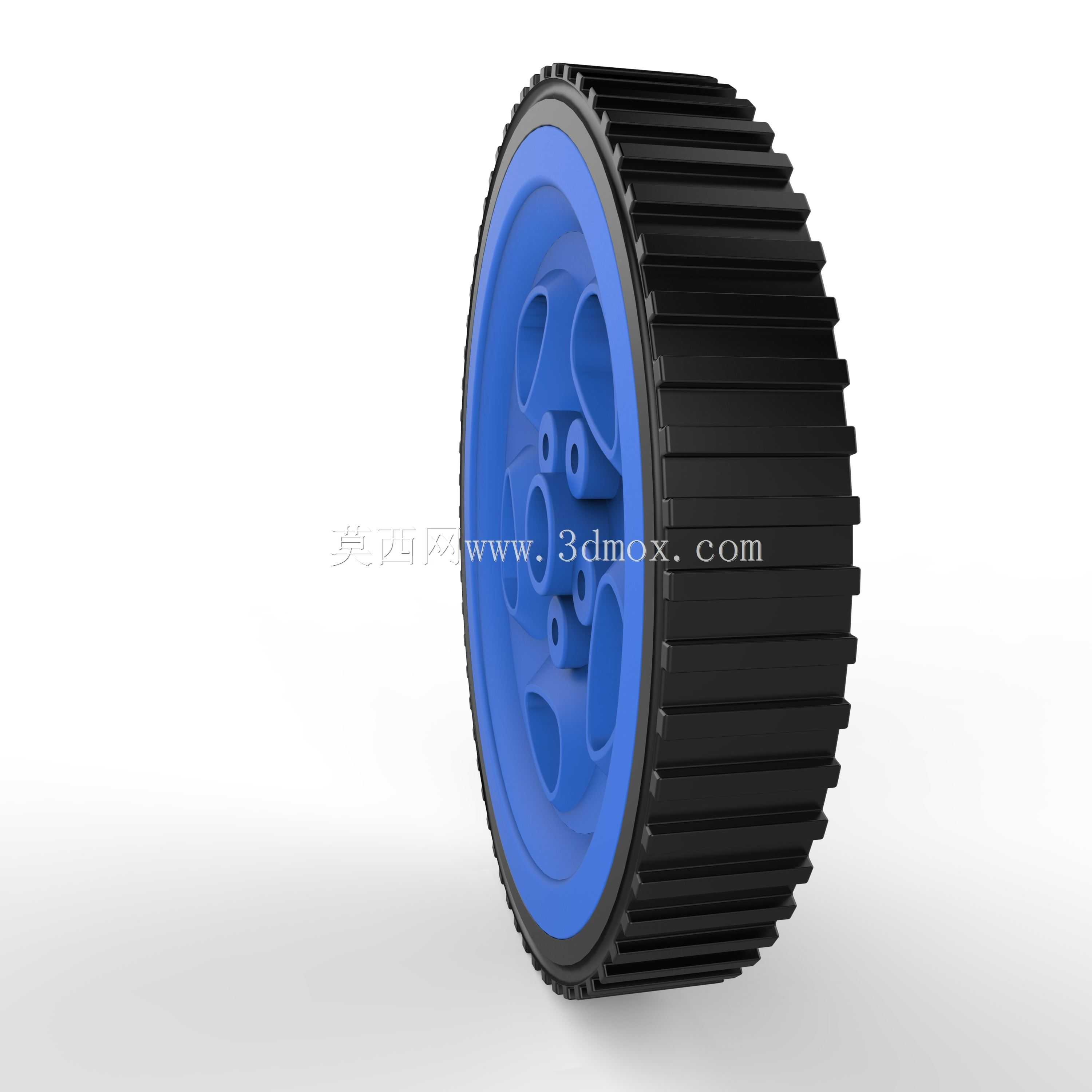

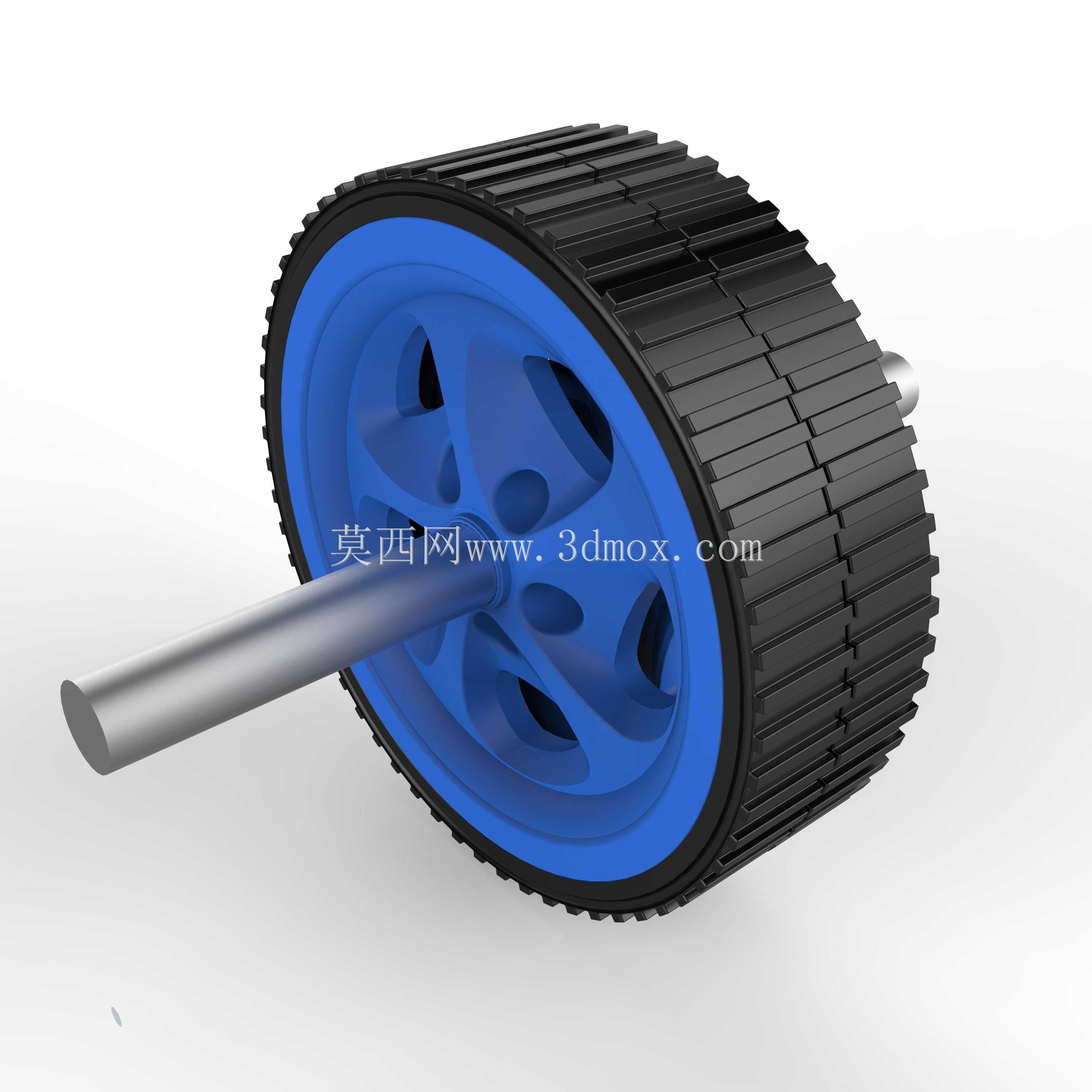

这款健腹滚轮的结构设计围绕家用健身场景的核心需求展开，首先要解决的是传统健腹轮使用时的噪音、握持打滑以及轮体形变问题。从结构组成来看，产品分为轮体、握持手柄、内部支撑轴三个核心部分，轮体采用外圈软质防滑橡胶、内圈硬质支撑骨架的双层结构，外圈橡胶厚度控制在8mm，表面做周向均匀分布的防滑齿槽，齿槽深度2mm，既可以保证在瑜伽垫、木地板、瓷砖等不同家居地面接触时的摩擦力，避免训练过程中轮体打滑偏移，又能通过橡胶层的形变吸收滚动时的震动，降低滚动噪音，避免居家使用时干扰周边住户。内圈支撑骨架采用辐条式镂空结构，六根均匀分布的辐条将中心轴套与外圈骨架连接，在保证整体结构强度的前提下，尽可能降低轮体自身重量，同时镂空结构可以减少滚动时的风阻，让推拉动作更顺畅。中心轴套与手柄之间采用滑动轴承配合，轴套内壁做抛光处理，配合润滑脂填充，保证手柄与轮体相对转动时无卡顿，转动阻尼均匀，不会出现转动松旷或者卡滞的问题。握持手柄采用泡棉包覆结构，手柄主体为硬质工程塑料材质，表面做滚花处理提升与泡棉层的结合力，外层泡棉厚度10mm，表面做细密的防滑纹理，手柄长度设计为130mm，适配绝大多数成年人的手掌握持宽度，手柄端部做直径15mm的限位凸台，避免训练过程中手从手柄端部滑脱。整体轮体直径设计为180mm，轮体宽度100mm，这个尺寸参数平衡了训练时的稳定性与动作幅度，直径过小会导致滚动时前倾角度过大，对新手腕部、腰部压力过高，直径过大则会增加收纳难度，180mm的直径可以让新手在标准跪姿训练时获得合适的动作行程，同时也能满足进阶用户站姿训练的稳定性需求。安装边界方面，产品为整体组装式结构，无需用户额外组装，出厂时已经完成轴体、轴承、轮体、手柄的装配，整体收纳尺寸仅为180mm*180mm*320mm，可以轻松放入家居储物柜、健身器材收纳架，不会占用过多家居空间。在实际使用场景中，这款健腹轮可以覆盖核心力量训练的多种动作模式，除了常规的跪姿健腹滚动，还可以辅助完成平板支撑转体、侧腰滚动、下肢卷腹等训练动作，轮体的承重设计可以满足最大150kg的使用载荷，轮体骨架的抗形变能力经过反复验证，在满载荷反复滚动测试中，轮体径向跳动量控制在0.5mm以内，不会出现轮体偏摆导致的训练受伤风险。设计过程中特意优化了轮体与手柄的同轴度，装配时轴体与轮体中心的同轴度公差控制在0.1mm以内，保证滚动过程中轮体不会出现偏心晃动，让用户在训练过程中发力更顺畅，不需要额外调整发力方向来抵消轮体偏摆的力，提升训练时的专注度。手柄与轴体的连接采用过盈配合加卡簧限位的结构，避免长期使用后手柄从轴体上脱落，卡簧嵌入轴体的卡槽内，拆卸维护时只需要用卡簧钳即可完成拆解，方便后期更换磨损的泡棉手柄或者老化的轴承部件，延长产品的整体使用寿命。
