双腔式瓶胚吹塑成型模具结构设计

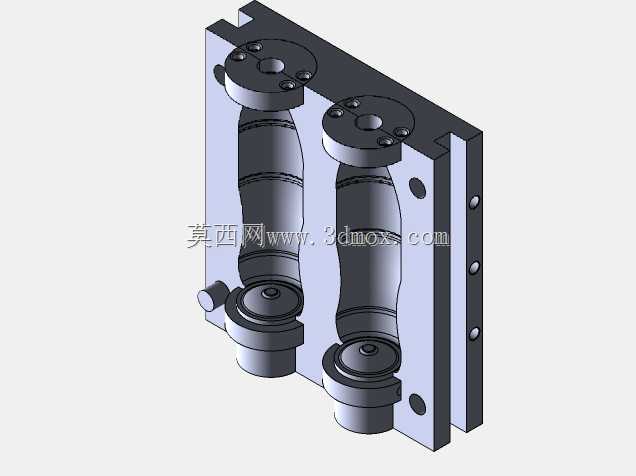

这套双腔排布的吹塑成型模具，主要应用于食品包装、日化容器行业的中空塑料瓶量产工序，适配两步法吹塑工艺的生产节拍，可在单台吹塑设备上一次合模完成两件瓶型的型坯吹胀成型，相比单腔模具能直接提升近一倍的单机生产效率，适配中小批量中空制品的柔性生产需求。从结构布局来看，模具采用左右对称的双腔并行排布，模架主体选用高强度模具钢整体铣削成型，两侧设置的导向销与导套配合结构，可保证合模过程中前后模的对位精度控制在0.02mm以内，避免合模错位导致的瓶身飞边、壁厚不均等成型缺陷。模腔部分按照目标瓶型的曲面轮廓做了高精度仿形加工，腔体内壁预留了均匀的冷却水道排布空间，水道沿着瓶身的弧面走向做随形布局，可保证吹胀过程中型坯各区域的冷却速率一致，减少瓶体成型后的收缩变形，保证成品瓶的尺寸一致性。模具上下端设置的镶件式口模与底模结构，采用可快拆的螺钉锁紧设计，当需要切换不同瓶口规格或者瓶底造型时，仅需更换对应镶件即可，无需重新加工整套模架，能大幅降低多规格产品生产的模具投入成本。安装边界上，模具的背部模脚按照标准吹塑设备的模板安装孔位做了对应设计，可直接适配市面上多数常规摆幅的吹塑机台，无需额外做安装转接板，合模行程的预留空间也匹配常规瓶型的吹胀行程需求，侧面设置的气嘴接口位置与设备吹气杆的走位完全适配，安装调试时可快速完成气路对接。设计过程中重点考虑了量产过程中的模具耐用性，模腔表面做了硬化抛光处理，既可以减少塑料型坯吹胀时的流动阻力，保证瓶身表面的光洁度，也能降低长期开合模、脱模过程中的表面磨损，延长模具的维护周期。两侧的锁紧螺栓排布经过受力仿真验证，合模时的锁模力可均匀分布在整个模架分型面上，避免高压吹气时出现分型面溢料的问题，同时模架边角处都做了倒角处理，减少安装调试过程中的磕碰划伤风险，也能避免应力集中导致的模架长期使用变形问题。
