自由件注塑模具2滑块结构设计方案

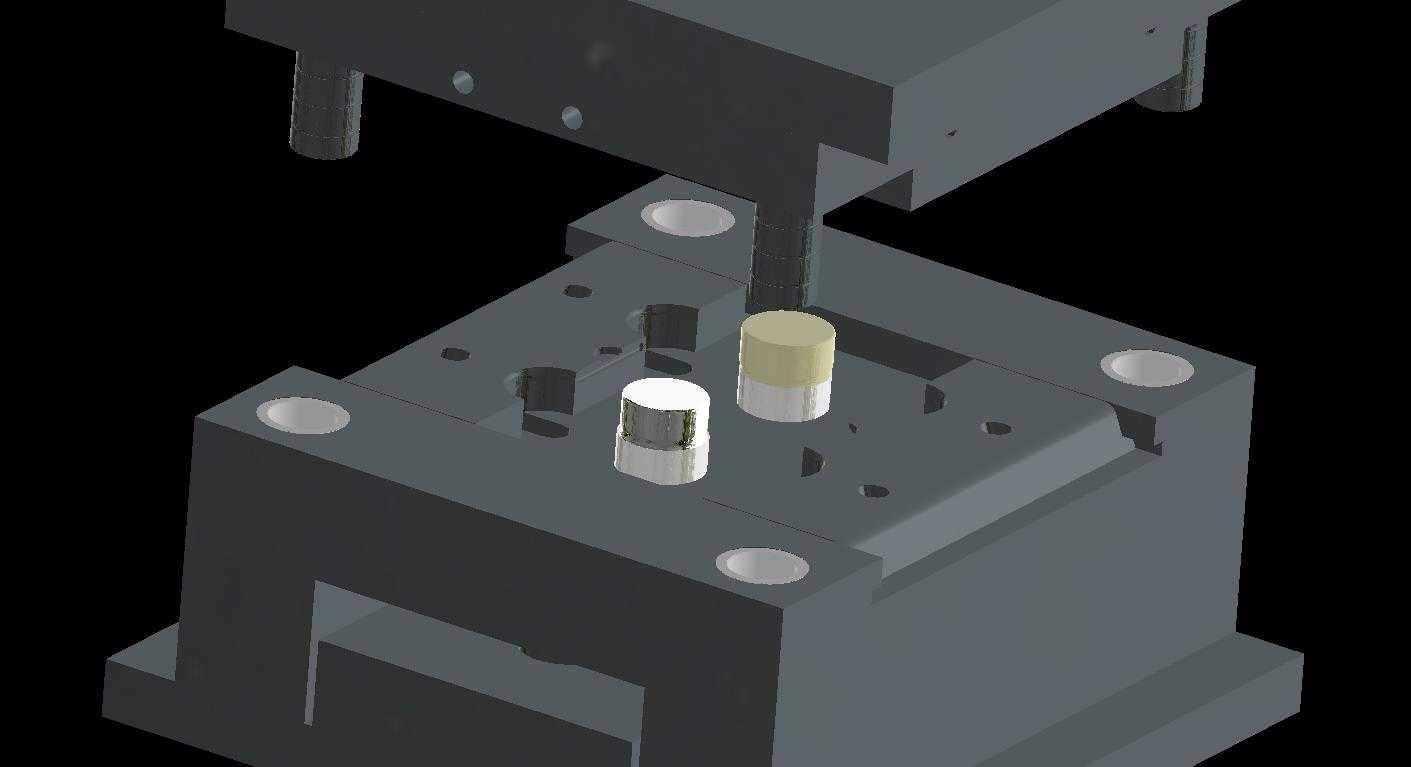

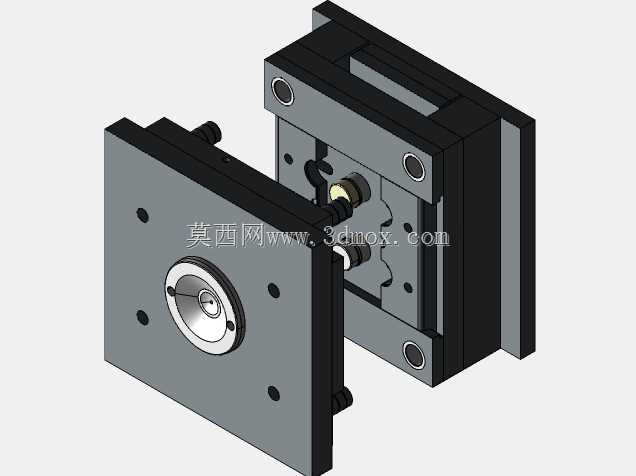

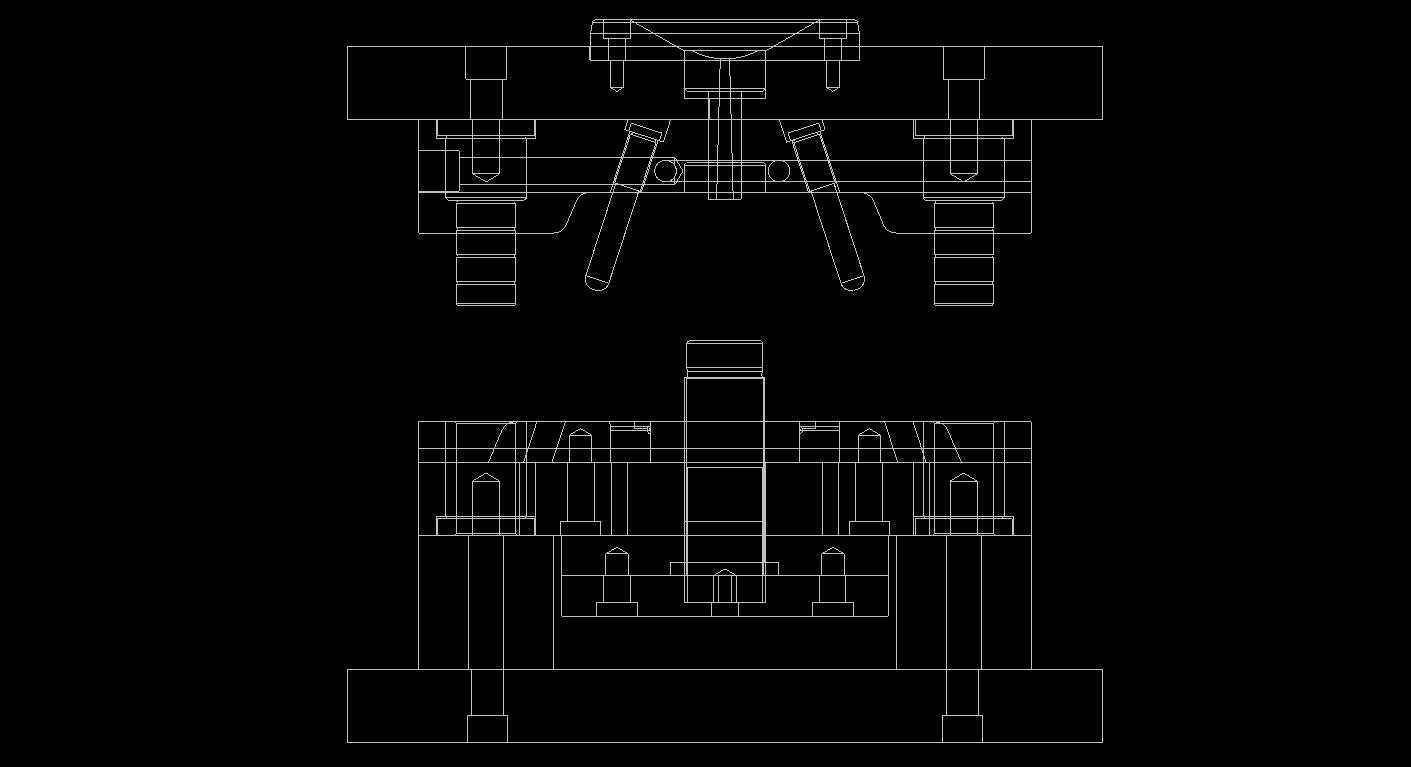

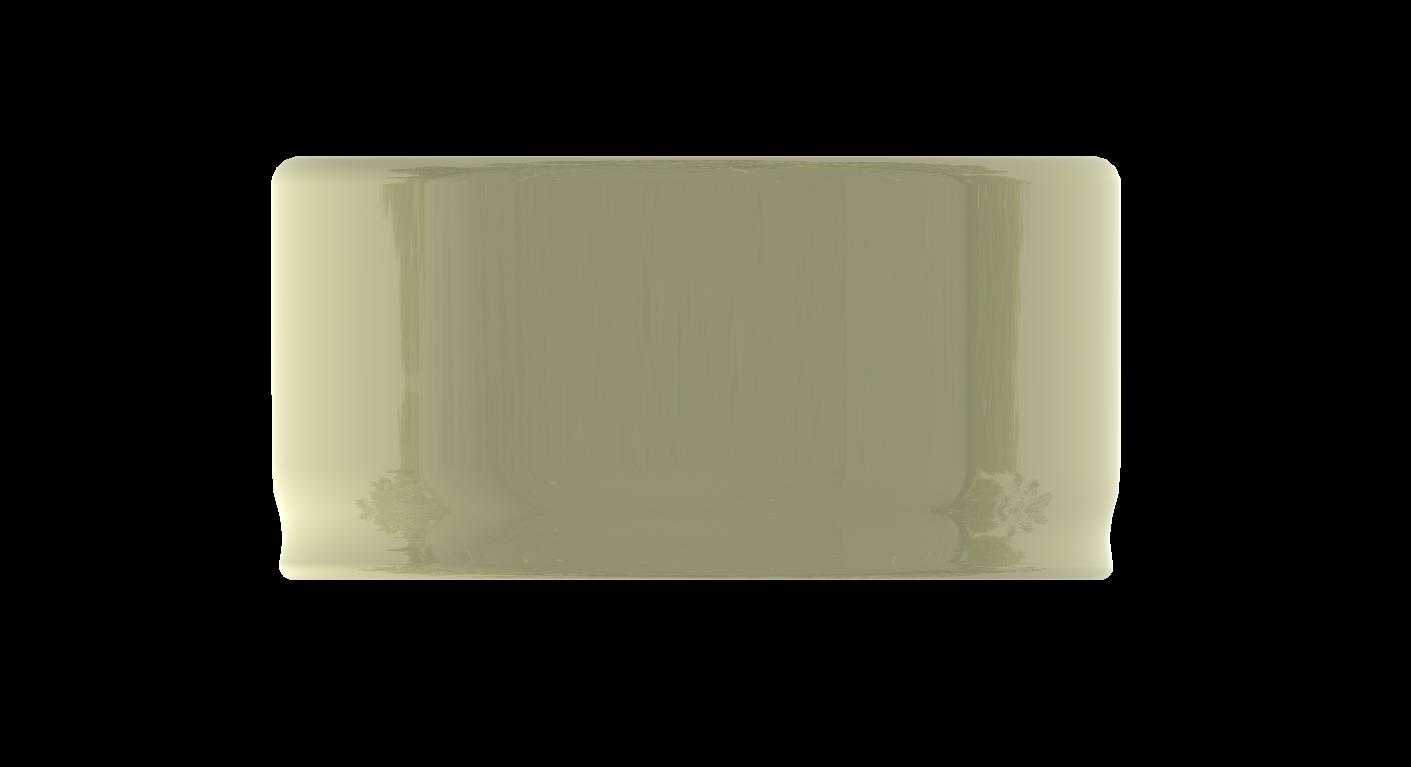

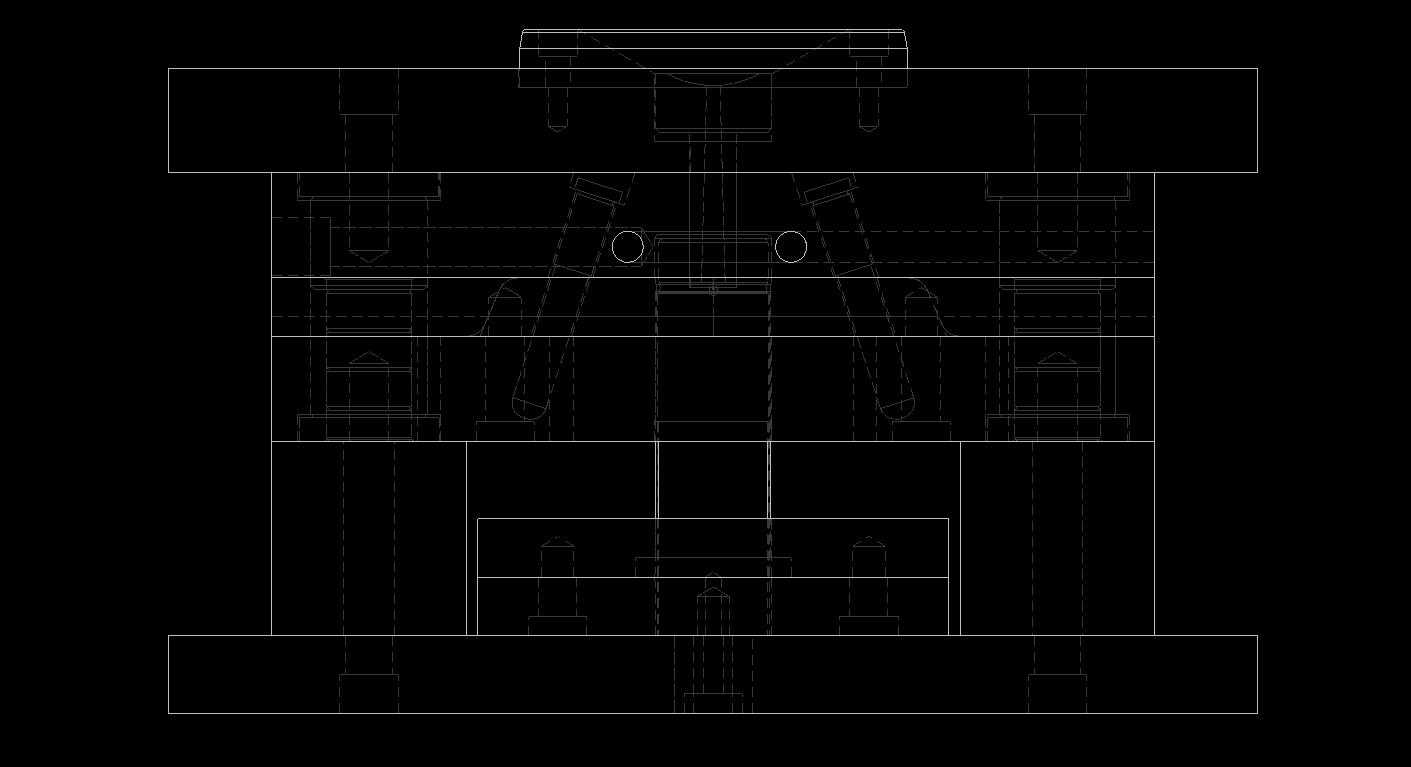

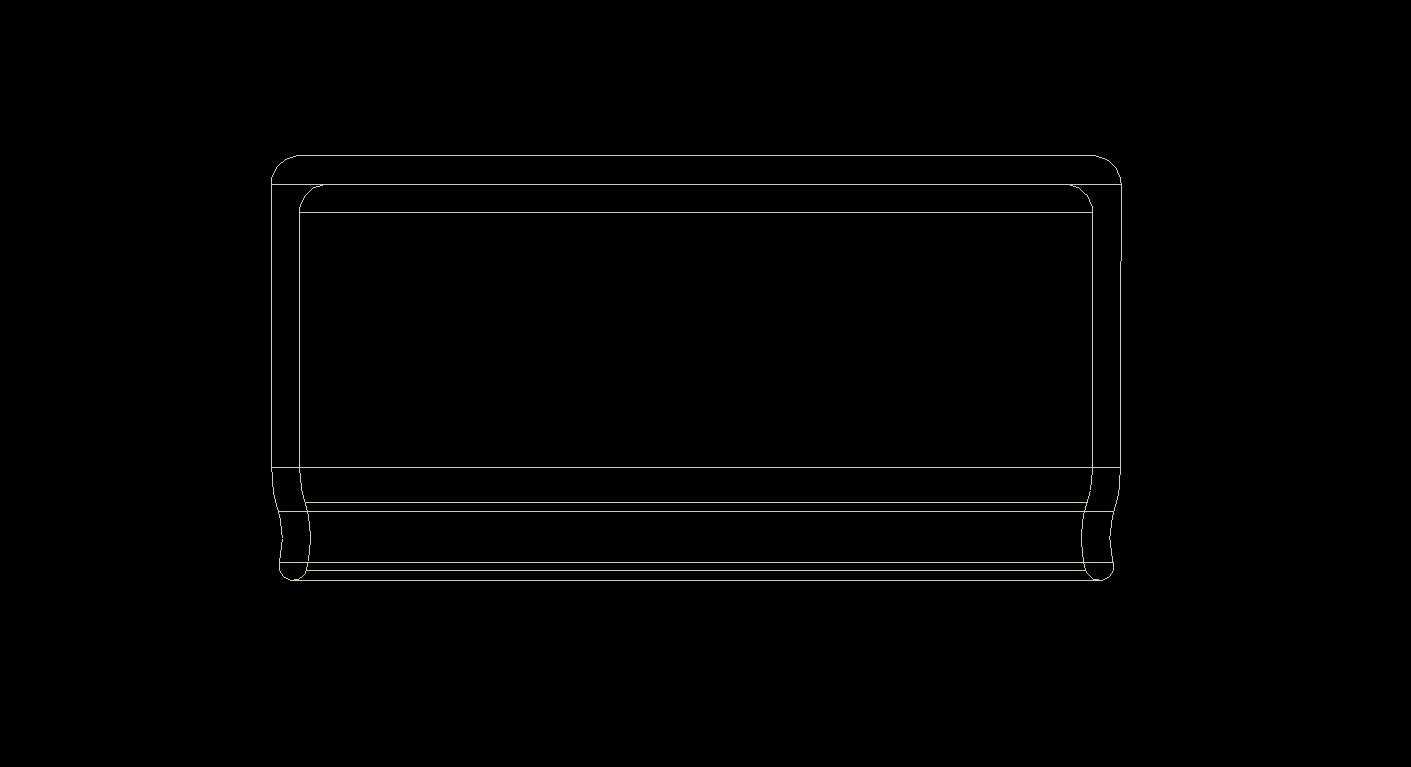

这套模具结构针对小型自由结构塑件的量产需求开发，核心采用双滑块侧向抽芯布局，适配塑件侧壁存在倒扣特征的成型场景，在消费电子小配件、日用塑料杂件的注塑生产环节应用广泛。整套模架采用标准两板模基础结构叠加斜导柱驱动的滑块组件，开模过程中动定模首先完成主分型面分离，斜导柱随开模行程同步带动两侧滑块沿导轨方向做侧向滑移，在滑块抽芯行程达到倒扣脱模安全距离后，顶出机构才会动作将塑件从型芯上平稳推出，整套动作逻辑完全匹配常规卧式注塑机的开模行程时序，不需要额外配置特殊抽芯驱动附件，能直接适配车间现有通用注塑设备的安装参数。从结构细节来看，两个滑块的滑移面都设计了独立的润滑槽与耐磨片安装位，长期量产过程中可以通过定期加注润滑脂降低滑移面磨损，滑块的定位采用弹簧钢珠+锁紧楔双重定位结构，合模时锁紧楔的斜面能完全压紧滑块背面，避免注塑过程中模腔压力过大导致滑块移位产生飞边。浇注系统采用点浇口进料布局，浇口位置设置在塑件顶面非外观区域，开模时浇口能自动与塑件分离，不需要后续人工修剪浇口工序，能有效降低后处理人工成本。冷却回路采用环绕型腔与型芯的闭环水路设计，水路直径与间距符合常规注塑模冷却设计规范，能保证模温均匀分布，减少塑件成型后的翘曲变形风险。安装边界上，整套模具的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，模厚尺寸匹配设备的最小最大模厚调节范围，顶杆孔位置与设备顶出杆布局完全对应，不需要额外定制过渡连接板就能直接上机安装调试。整套结构的设计逻辑优先考虑量产稳定性与加工便利性，所有成型零件都采用拆分式结构，易损部位可以单独更换，不需要整体报废模仁，能有效降低模具长期维护成本，针对小批量多批次的塑件生产场景，这套结构的调试难度低，换产时只需要更换对应模仁部分就能适配不同规格的同类型塑件生产。
