EC24系列环氧涂层色环直插电感器

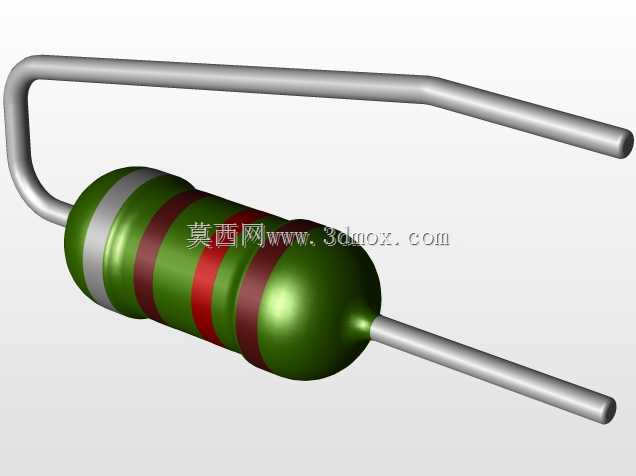

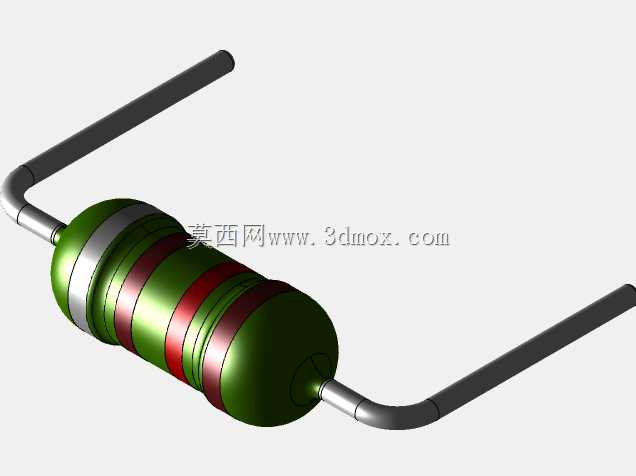

在消费类电子整机的板级电路设计环节，直插式电感器是电源滤波、信号扼流场景里的常用被动元件，EC24系列环氧涂层电感器就是针对高密度波峰焊、自动化插装产线优化的成熟款型，日常在VCR模拟视频设备、老式CRT电视、音频功率放大设备、移动通信终端的射频前端与电源回路里都能见到它的应用。从结构设计逻辑来看，这款电感器采用轴向引线成型结构，主体磁芯外包裹多层环氧涂覆层，一方面可以隔绝生产环节的助焊剂、潮气侵入线圈绕组，避免匝间短路风险，另一方面环氧层的高附着力可以牢牢固定表层的色环标识，在长期高温工作环境下不会出现标识脱落、色偏问题，方便产线质检、售后维修环节快速识别电感量参数。引线部分采用弯折成型的直插设计，引脚间距适配常规酚醛树脂PCB板的通孔孔径，插装时引脚可以顺利穿过焊盘孔，不需要额外整形就能适配自动插件机的送料轨道，大幅提升SMT前的通孔元件装配效率。从安装边界来看，主体圆柱段的直径、长度都严格匹配行业通用的EC24尺寸规范，元件贴板安装后，主体与PCB板面的间隙控制在合理范围，过波峰焊时焊锡不会顺着引线爬到环氧涂层表面，避免多余焊锡堆积引发的相邻元件短路问题；弯折后的引线伸出长度也做了统一管控，切脚后不会出现引脚过长触碰机壳、或者过短导致焊盘吃锡量不足的问题。在功能特性层面，这款电感器的环氧涂层具备良好的耐温性能，可以承受波峰焊时的瞬时高温冲击，不会出现涂层开裂、鼓包问题；内部线圈采用多层密绕结构，直流电阻控制在较低水平，在小电流电源滤波场景下不会产生过多的功耗损耗，同时可以有效滤除电路里的高频纹波干扰，保障音频、视频信号的传输纯净度，避免电源串扰引发的画面噪点、音频底噪问题。在做整机结构堆叠设计时，这类轴向引线元件的占位空间规整，不需要预留特殊的避让结构，周边可以排布同规格的电阻、电容等直插元件，提升PCB板面的空间利用率；同时环氧外壳的绝缘性能优异，即使元件与相邻金属件存在轻微接触，也不会引发电路短路故障，降低整机装配的容错难度。
