侧流式高压涡轮泵结构设计方案

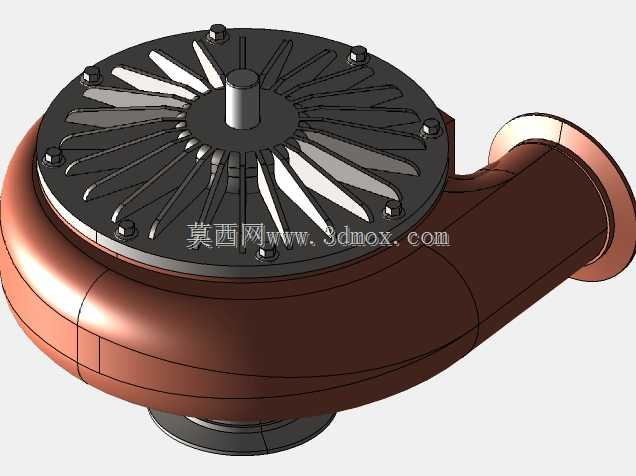

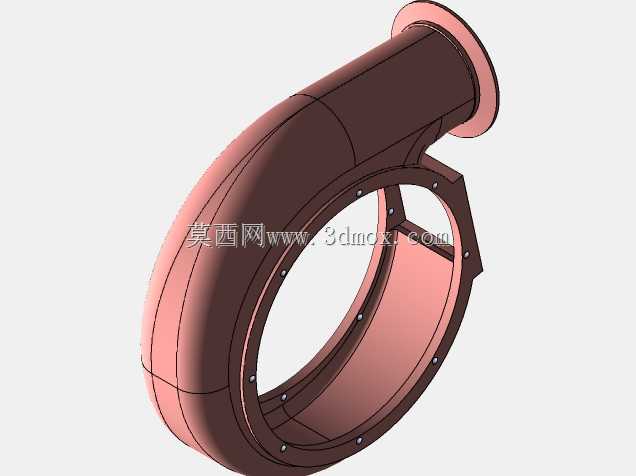

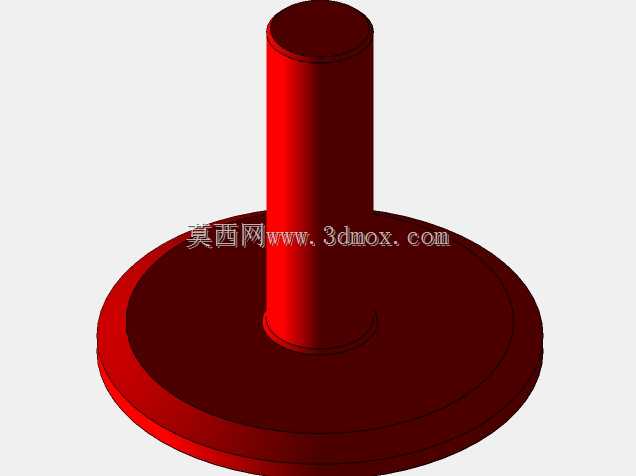

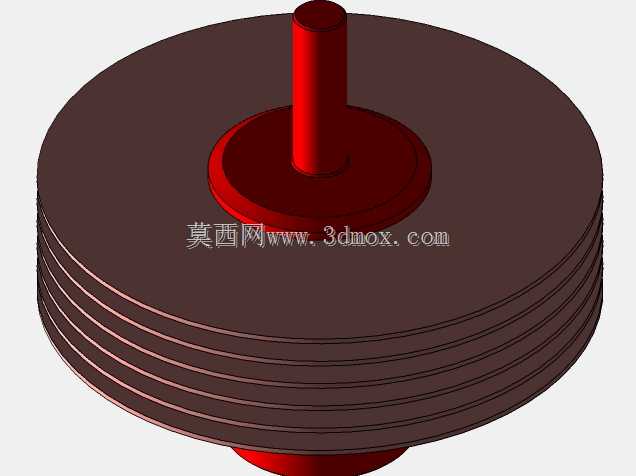

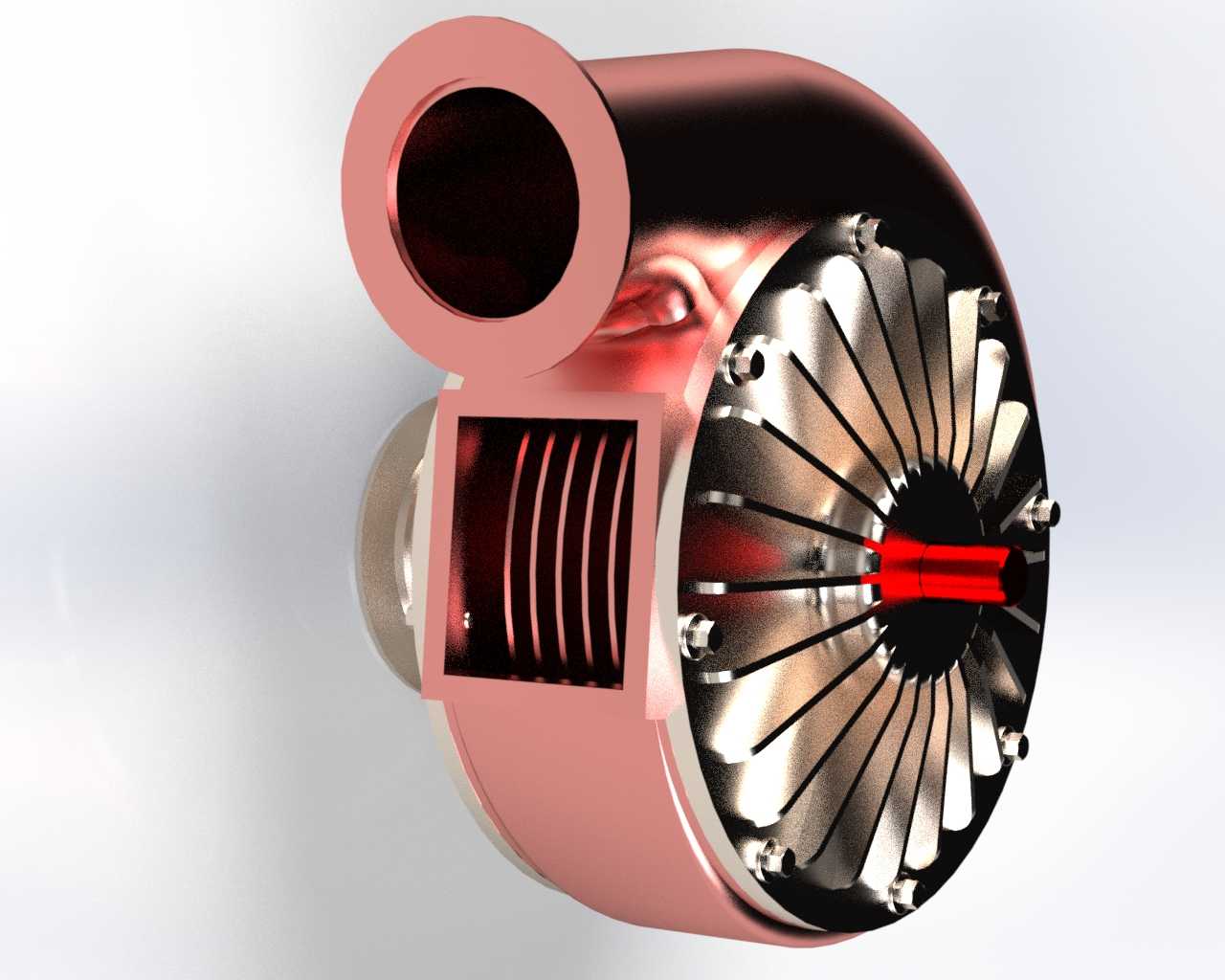

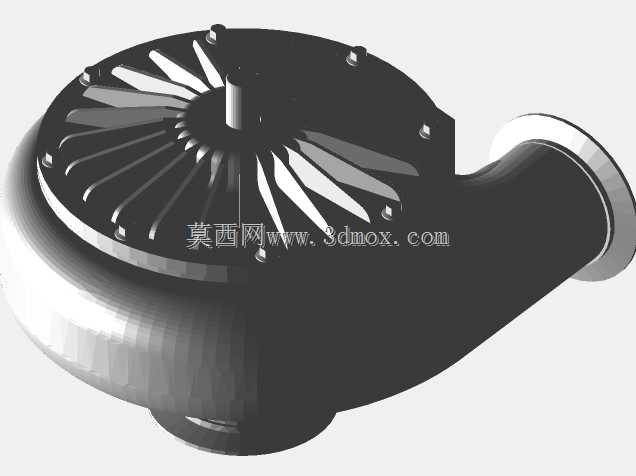

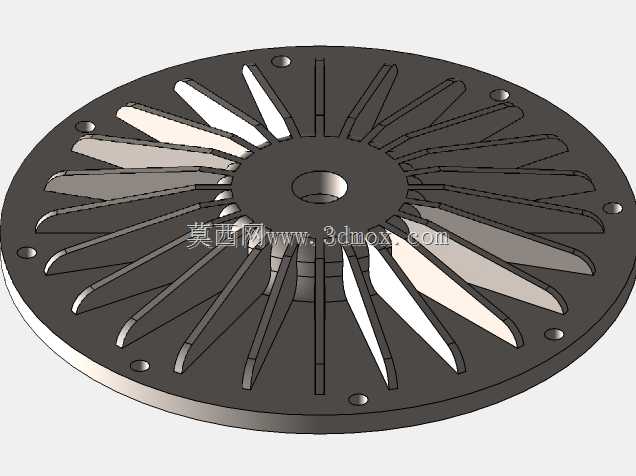

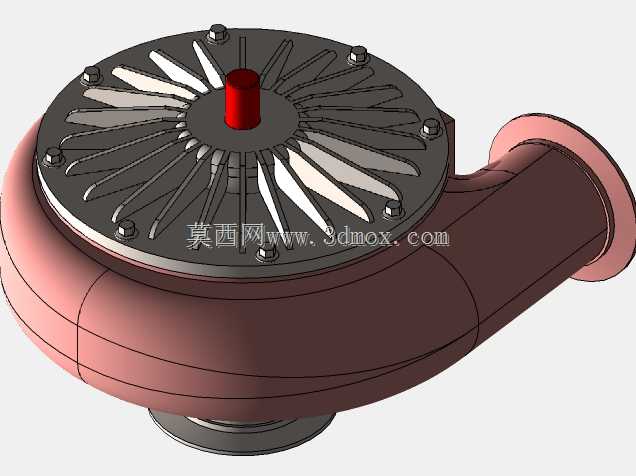

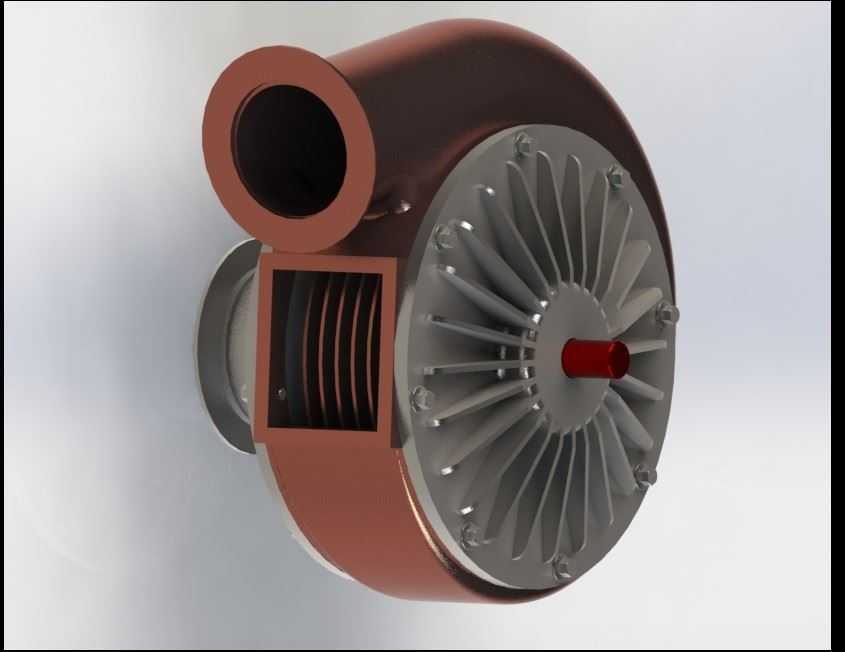

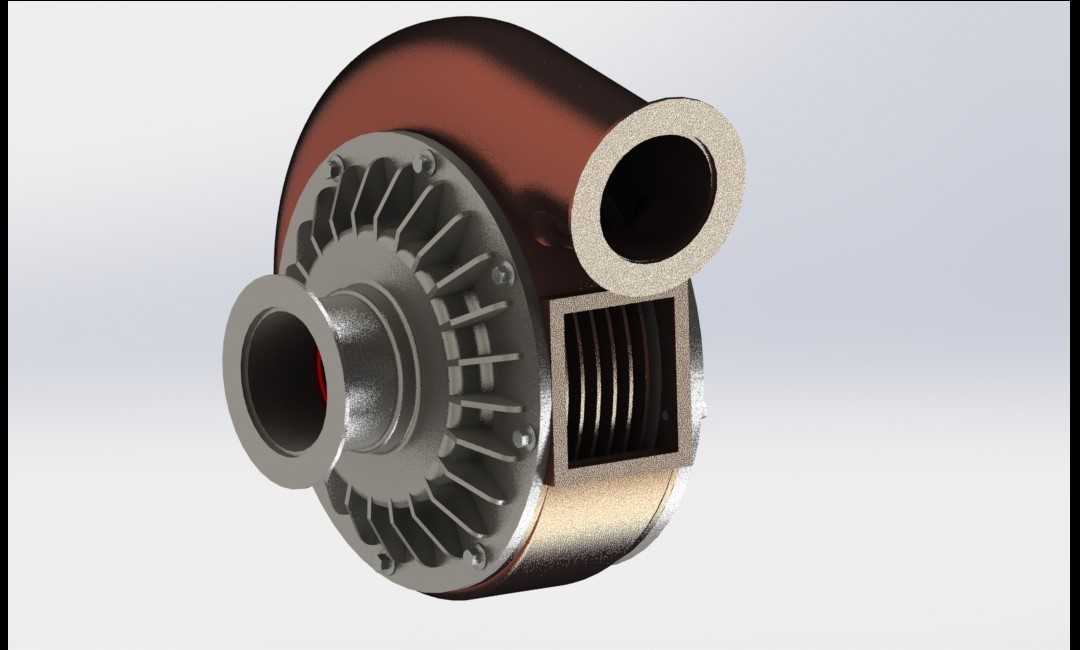

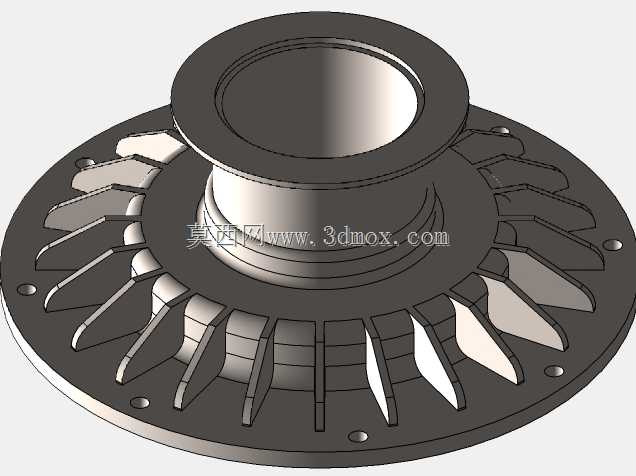

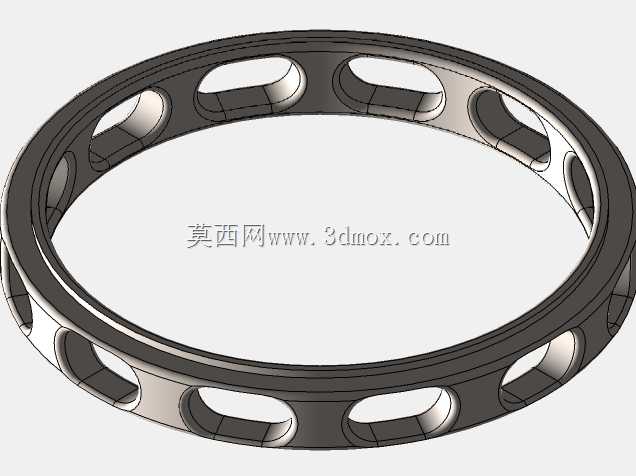

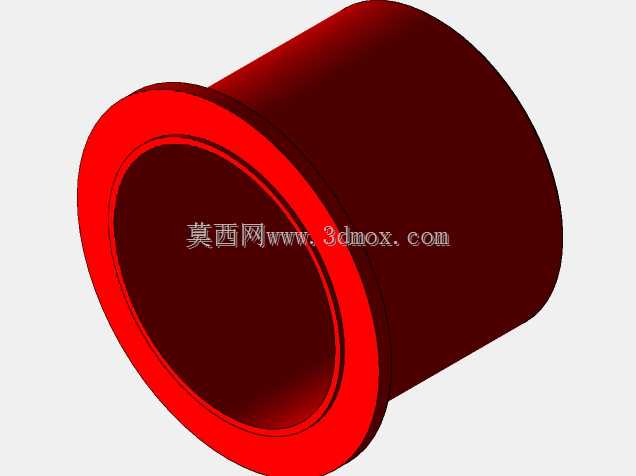

这款涡轮泵的结构设计围绕小流量高扬程的流体输送需求展开，在工业现场的气源增压、小型水循环系统、低压工况气力输送场景中适配性极强，区别于普通离心泵的大流量低扬程特性，该结构可在紧凑安装空间内实现更高的输出压力，适配对安装边界有严格限制的设备集成场景。从结构布局来看，泵体采用侧进上出的流道设计，进气/进液接口采用圆管法兰对接结构，侧方预留的方形检修口可直接触及内部密封组件与导流结构，日常维护无需完全拆解泵体，能大幅降低现场运维的拆装工作量。叶轮部分采用径向直叶片的铣削成型结构，叶片与涡壳内壁的间隙控制在极小范围内，减少流体在流道内的回流损失，叶轮中心的动力输入轴采用凸台定位结构，可直接与驱动电机输出轴同轴对接，无需额外加装联轴器补偿结构，进一步压缩整机的轴向安装尺寸。涡壳部分采用渐扩式流道设计，流体从叶轮外缘甩出后沿涡壳流道逐步升压，最终从顶部出口输出，涡壳与端盖的连接采用周向均布的螺栓紧固结构，密封面预留O型圈安装槽，可在额定工作压力下杜绝流体渗漏问题。端盖部分集成了散热鳍片结构，泵组长时间运行时，叶轮带动的部分气流可掠过鳍片表面带走轴承部位的热量，避免轴承因过热出现润滑失效问题，延长核心转动部件的使用寿命。安装边界上，泵体底部预留了两个对称的安装支脚，支脚处设置长条形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度；进出口的管径尺寸匹配常规工业管路的通径规格，无需额外制作变径接头即可完成管路对接。设计过程中重点平衡了结构强度与整机重量的关系，涡壳与端盖在保证耐压强度的前提下做了局部减薄处理，非受力区域去除多余材料，既满足高压工况下的结构刚性要求，又控制了整机自重，方便在移动设备或轻量化机架上安装使用。内部流道的过渡位置全部做了圆角顺滑处理，避免流体在转角处形成涡流造成能量损失，同时减少流体中杂质在流道拐角处的沉积，降低长期运行后的流道堵塞风险。
