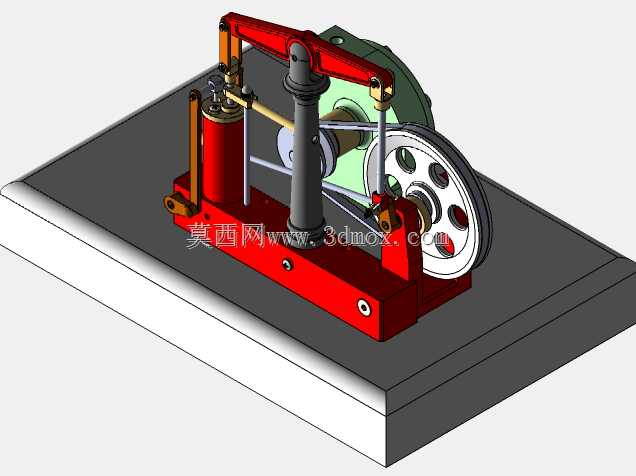

集成离心泵功能的梁式传动动力装置

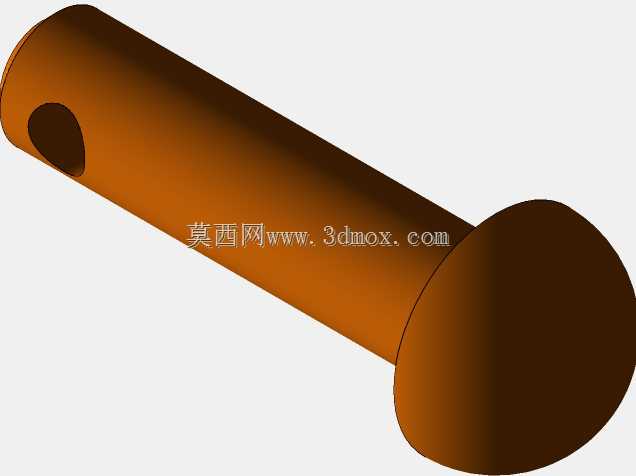

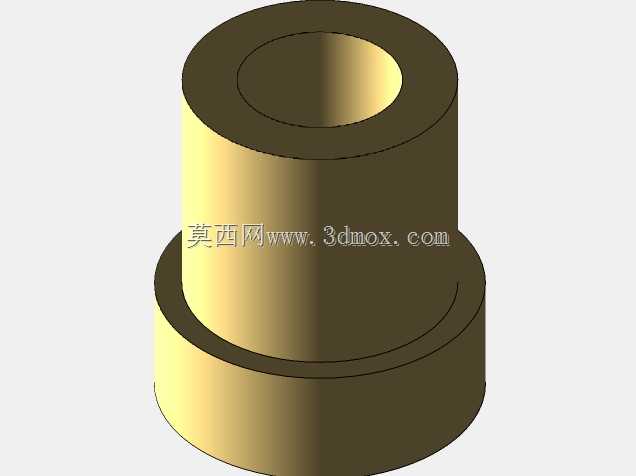

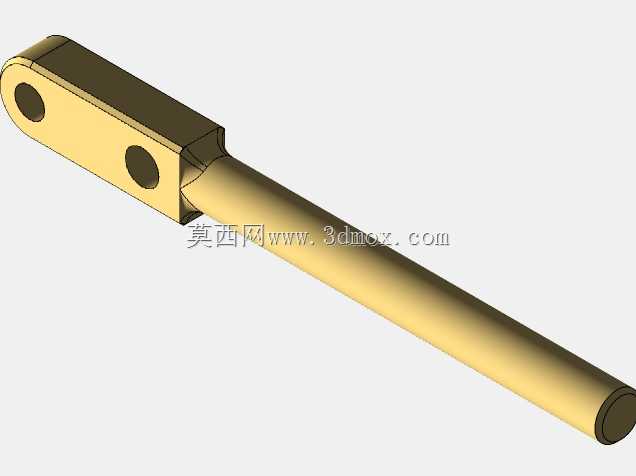

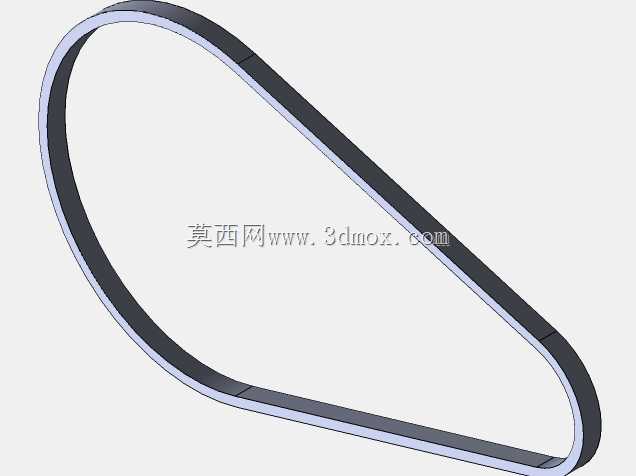

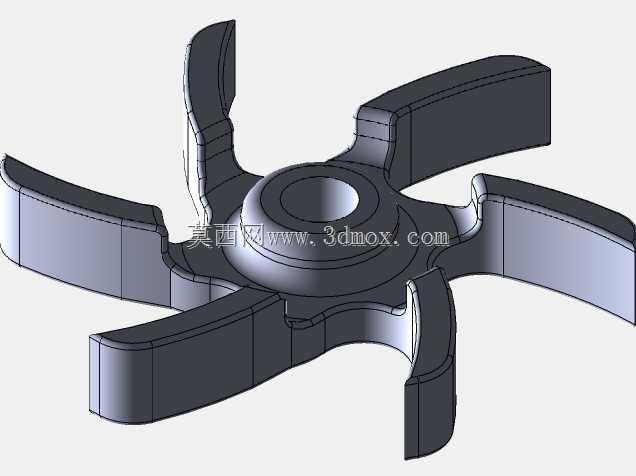

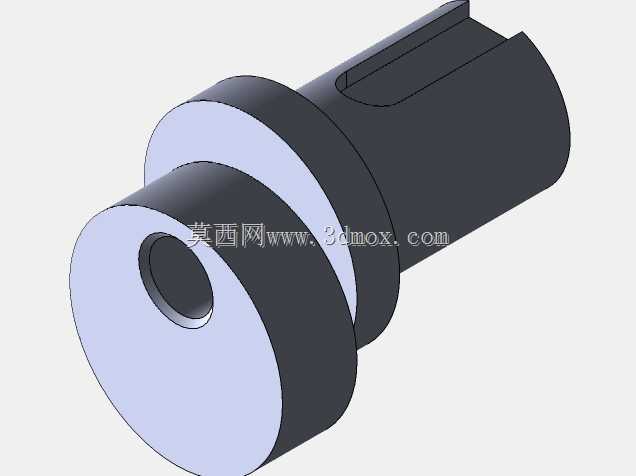

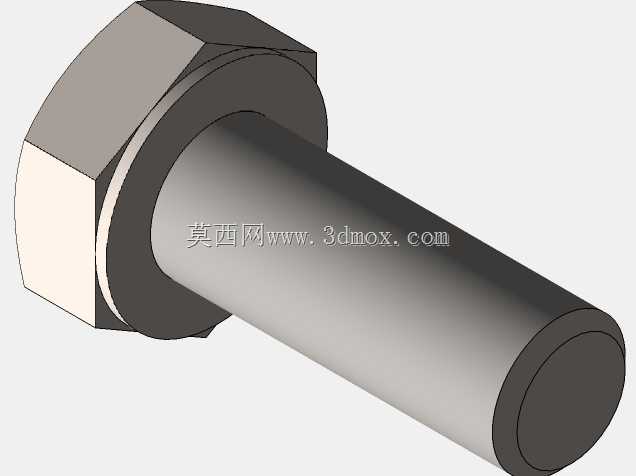

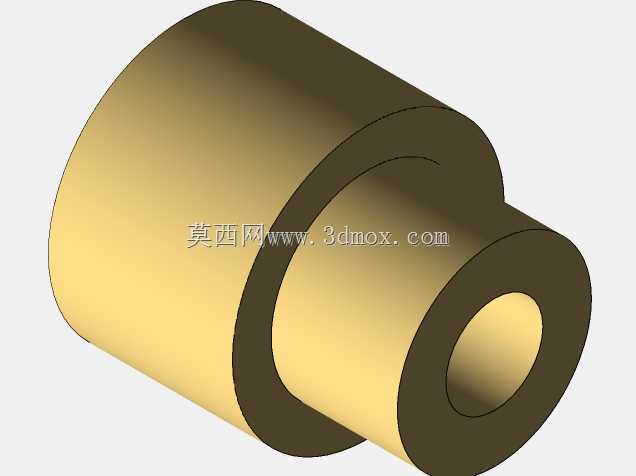

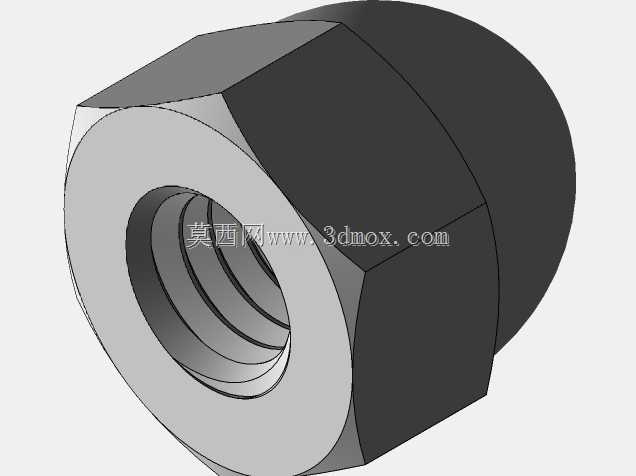

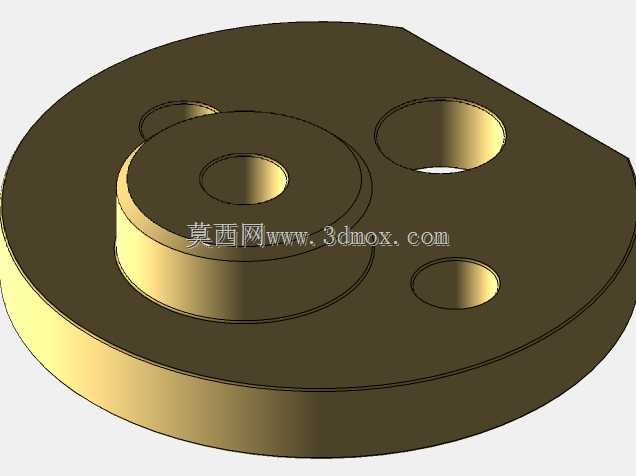

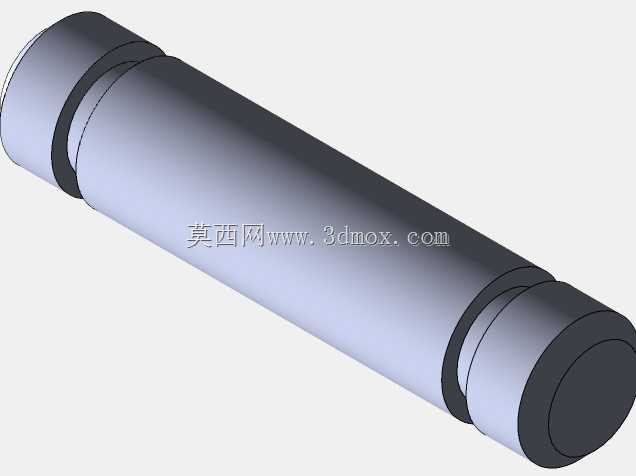

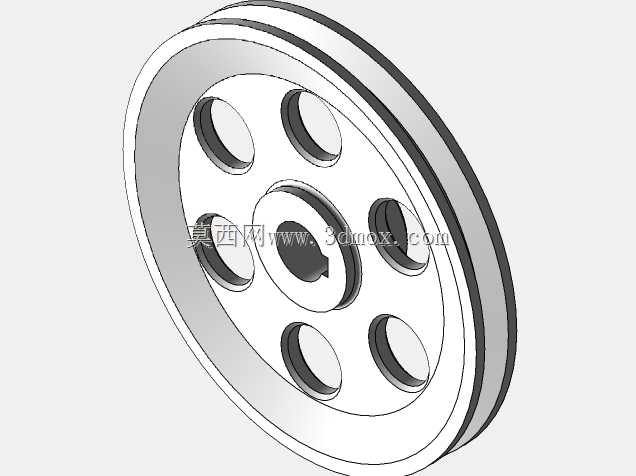

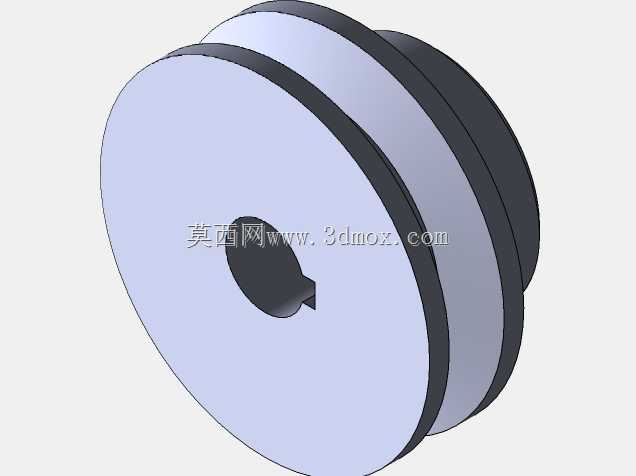

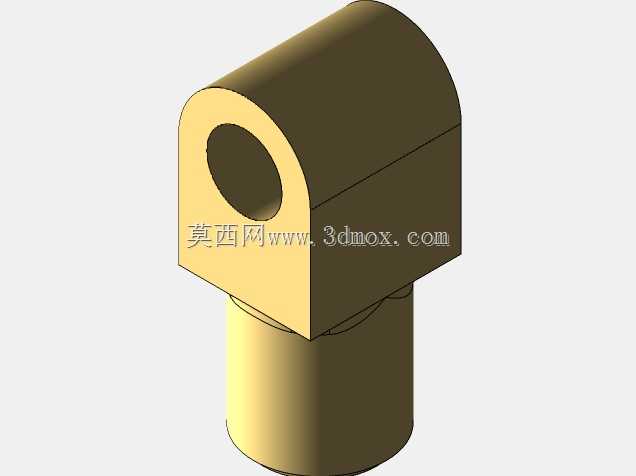

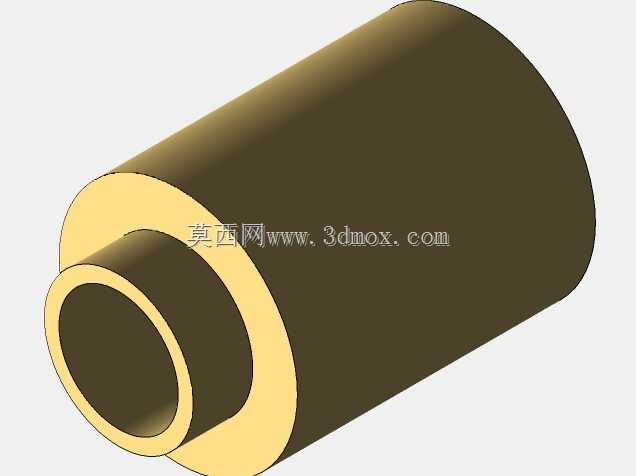

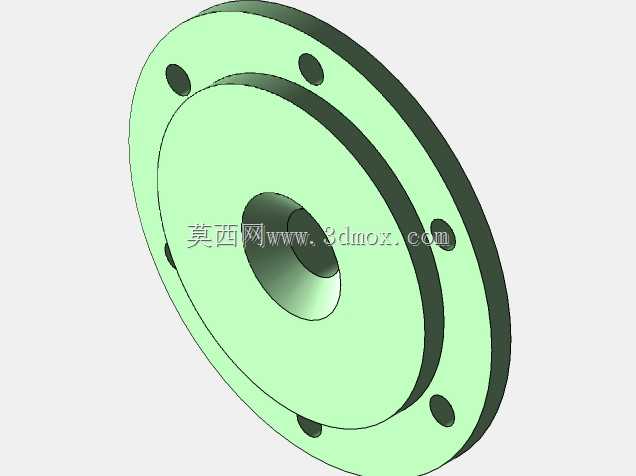

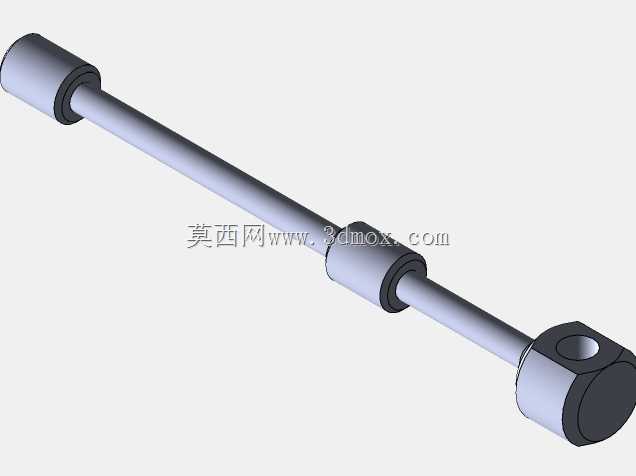

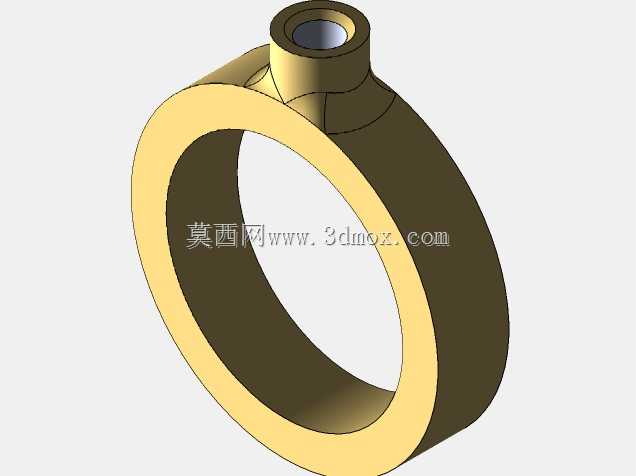

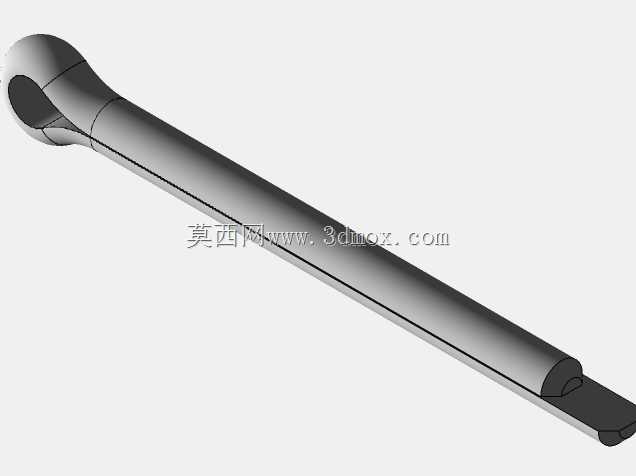

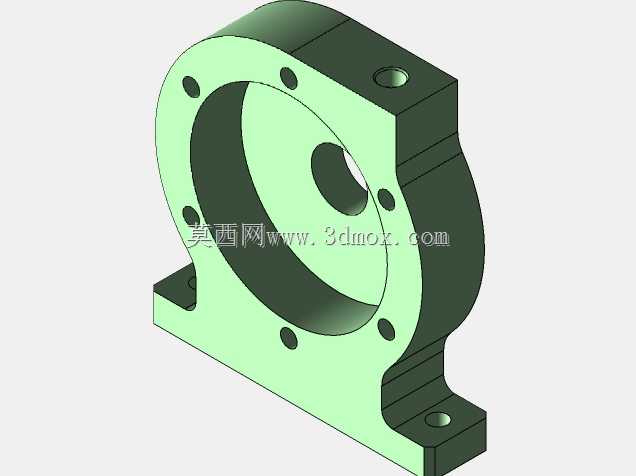

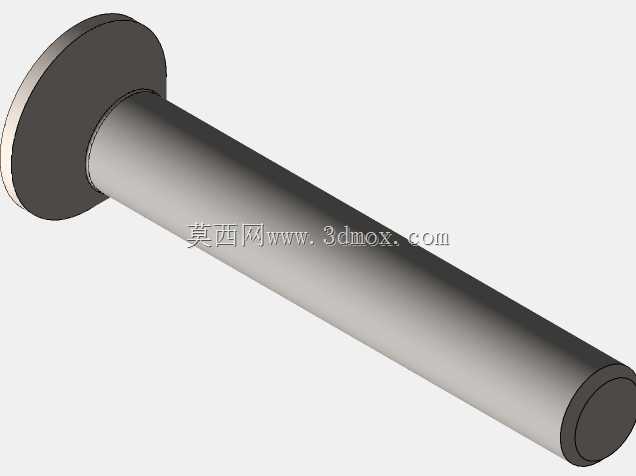

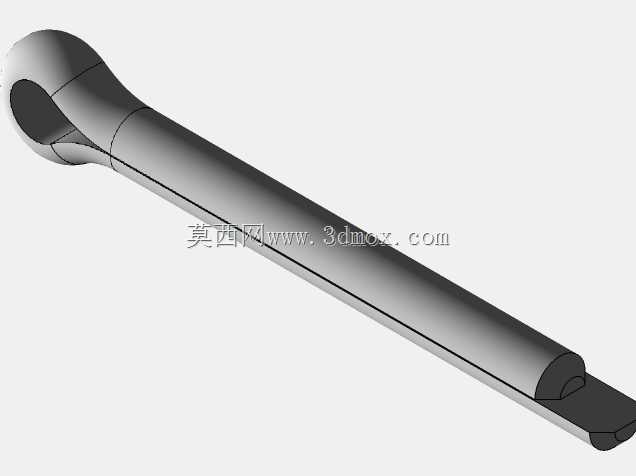

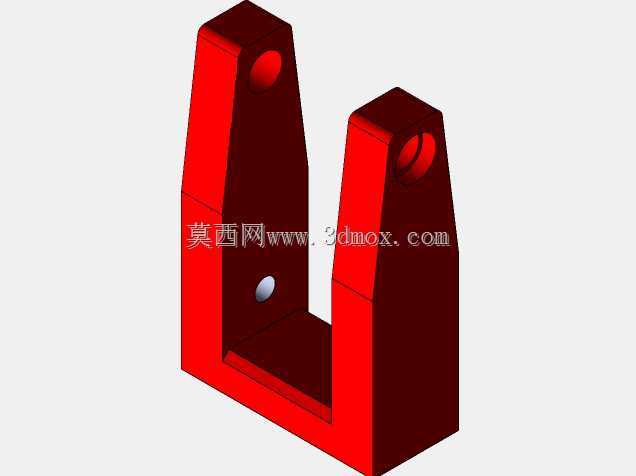

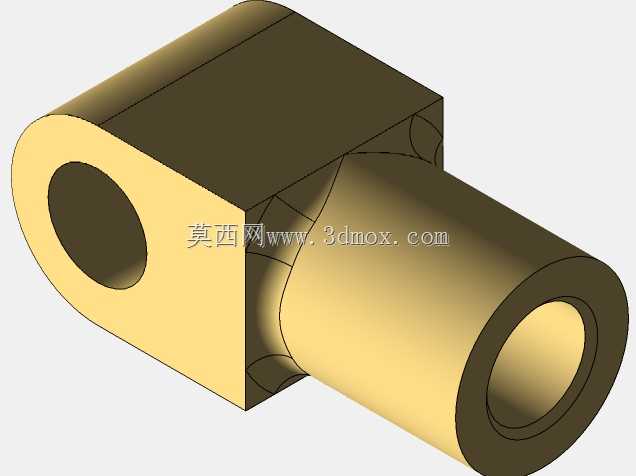

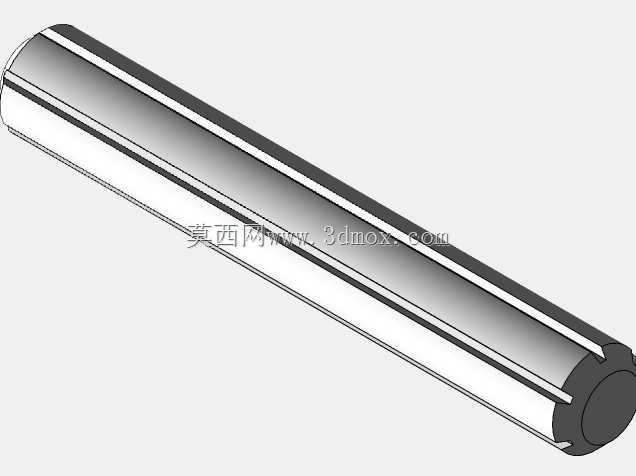

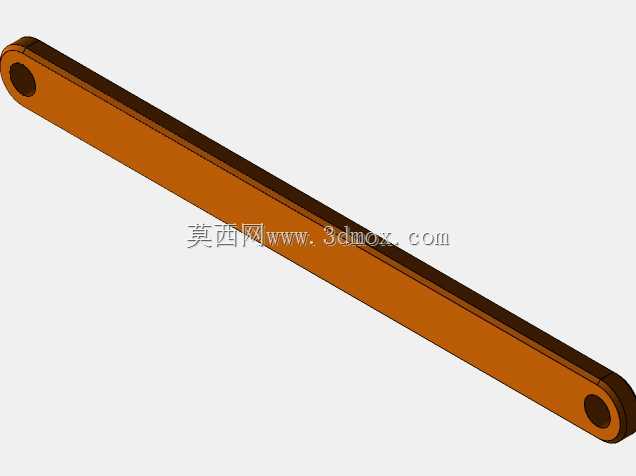

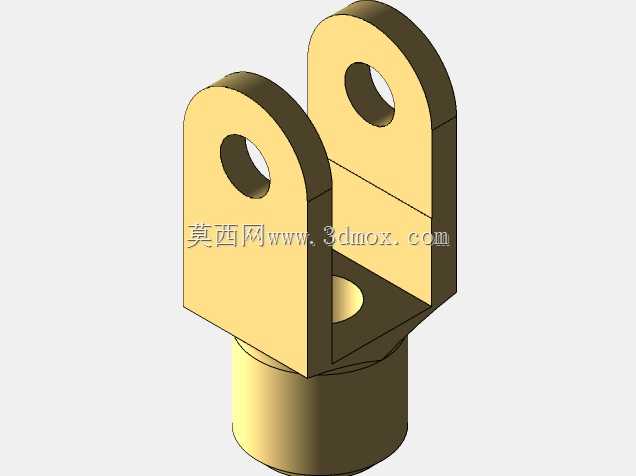

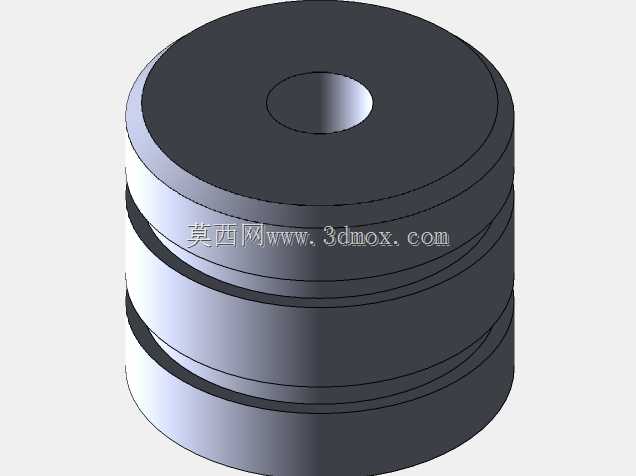

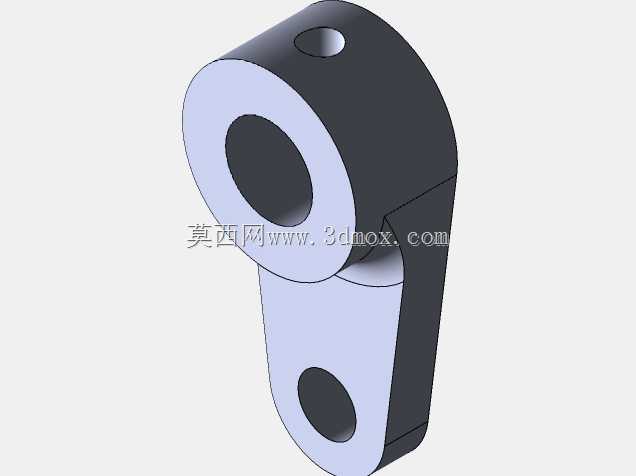

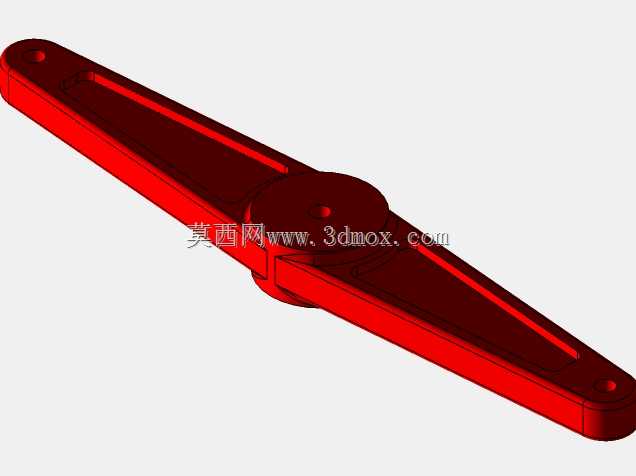

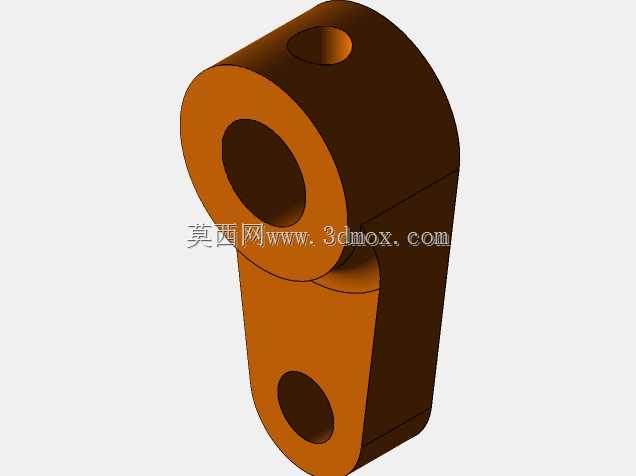

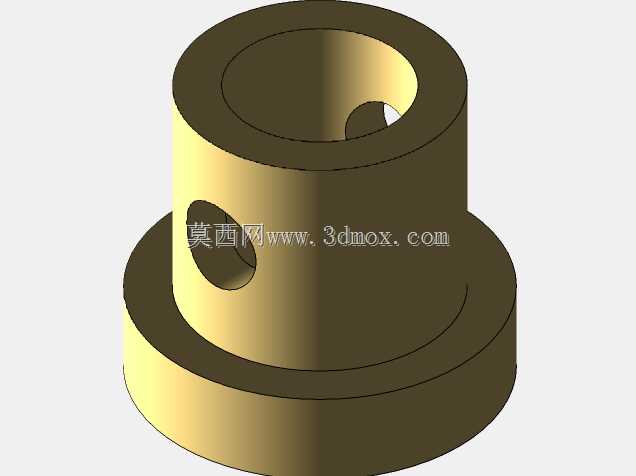

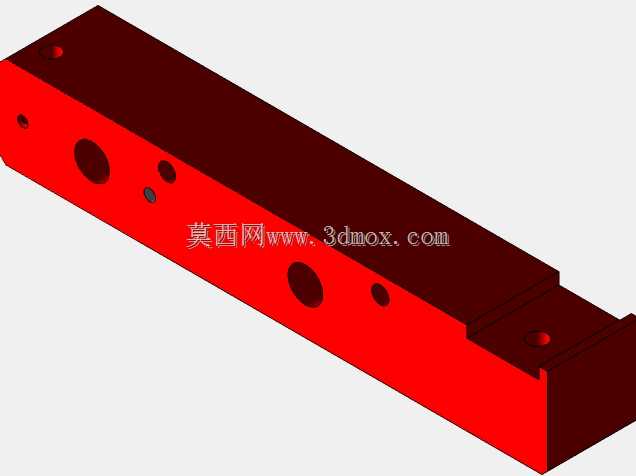

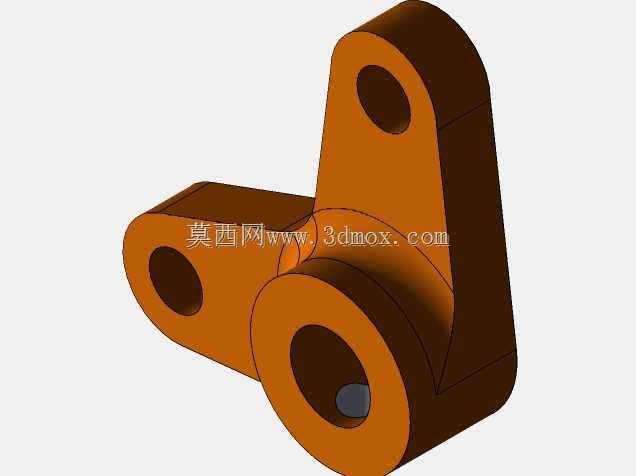

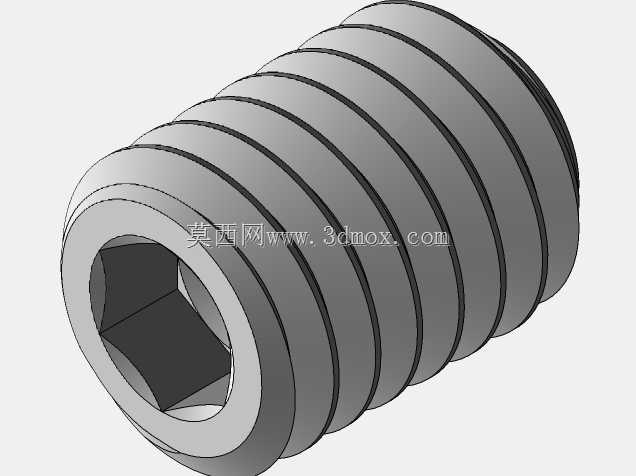

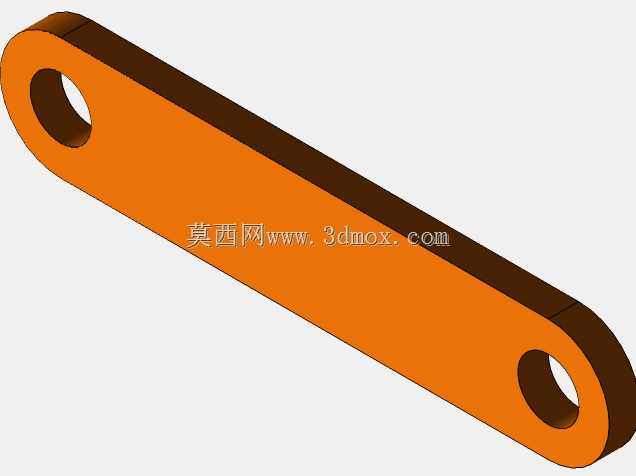

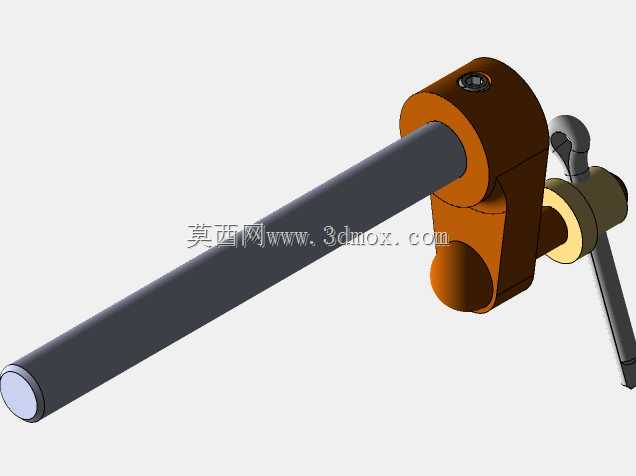

这套集成离心泵的梁式动力装置，常应用在小型流体输送配套场景中，比如早期小型工矿的供水循环、教学演示用动力泵组实训台、小型移动式灌溉单元的动力核心，区别于独立布置的动力机与泵体，它将动力输出端与离心泵叶轮驱动结构做了同轴集成，省去了外置联轴器、对接安装座的额外空间占用，整体安装基准统一在整块铸铁机座上，现场部署时只需完成机座地脚固定、进出管路对接即可投入使用，大幅降低了现场安装的对中调试工作量。从结构设计逻辑来看，整套装置采用经典梁式摆动传动架构，立式气缸布置在机座左侧，动力经活塞连杆传递到上方的摆动横梁，横梁中部通过铰接立柱做摆动支撑，另一端通过连杆驱动带飞轮的曲轴转动，曲轴的输出端直接延伸连接离心泵的叶轮腔，不需要额外增设传动皮带或者齿轮减速结构，动力传递路径短，机械损耗更低。飞轮采用大直径轮辐式结构，转动惯量经过匹配计算，能够有效抵消活塞往复运动产生的转速波动，让离心泵输出的流体压力更稳定，避免出现管路水锤问题。机座采用加厚灰铸铁材质，底部加工有统一的安装基准面，四个角预留地脚螺栓孔，安装边界控制在紧凑的台架尺寸范围内，不需要额外搭建大型混凝土基础，普通钢制安装架或者硬化地面即可完成固定。离心泵腔体直接集成在曲轴侧的机座延伸段上，叶轮与曲轴输出端采用键连接，密封结构采用填料密封加密封圈的组合形式，既方便日常维护更换密封件，也能适配常温清水、低粘度润滑性流体的输送需求，不会出现轴端泄漏问题。摆动横梁采用箱型截面铸钢件，铰接位置都镶嵌有耐磨铜套，日常运行时只需要定期在铜套注油点加注润滑脂即可，维护点集中在机座正面，日常巡检不需要拆解外围结构就能完成所有润滑点的保养作业。整套装置的所有运动部件都做了安全间隙校核，飞轮外侧预留足够的安全防护空间，现场安装时不需要额外加装大型防护罩，只要在飞轮侧设置简易防护栏即可满足安全规范要求。
