异径法兰方座弯管接头结构设计

　　在流体输送管路系统、传感检测取压管路、小型设备气液回路的搭建场景中，不同接口规格、不同安装基准的管路转接一直是结构设计环节需要重点考量的部分，这款弯管接头正是针对这类转接需求完成的结构设计。从实际使用场景来看，这类接头常应用在仪表配套的管路布局中，比如压力传感器的引压管路转角处、小型液压试验台的管路转向位置、洁净流体设备的管路变向连接段，需要同时兼顾连接密封性、安装固定可靠性以及管路流道的顺畅性，避免出现流道突变带来的压损异常或者介质滞留问题。

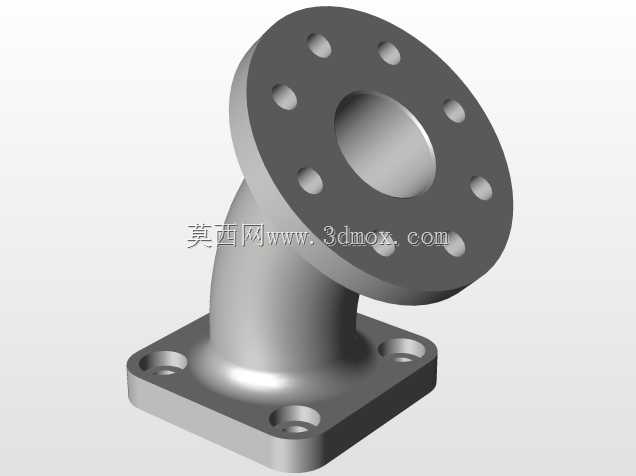

　　设计过程中首先确定了两端的连接形式，一端采用圆形法兰连接结构，法兰端面均匀分布8个螺栓过孔，孔位沿法兰圆周等角度排布，能够匹配对应通径的标准法兰对接需求，法兰端面预留了密封件安装的平面基准，装配时可搭配适配的密封垫片实现端面静密封，避免介质从连接面渗漏。另一端采用方形安装座结构，方形底座的四个角位置分别设置了沉头安装孔，既可以通过螺栓将接头整体固定在设备面板、基座或者阀块表面，也能直接对接方形接口的管路元件，方形底座的底面加工为平整的安装基准面，装配后能够保证接头与安装面的贴合度，减少安装应力对接头本身的影响。

　　中间的弯管段采用90度转角的平滑过渡结构，流道内壁做圆弧过渡处理，没有直角突变结构，能够有效降低介质流经转角处的局部阻力损失，减少湍流产生的概率，对于输送带有微小颗粒的介质或者洁净度要求较高的流体场景，这种平滑流道也能避免介质残留堆积。弯管段的外壁采用等强度变径设计，靠近法兰端和方座端的位置壁厚适当增加，提升连接位置的结构强度，避免在管路受外力冲击、或者温度变化产生热应力时，连接根部出现开裂变形的问题。

　　从安装边界来看，圆形法兰端的外径尺寸匹配对应通径的常规法兰规格，螺栓孔的中心圆直径符合通用管路连接的尺寸规范，不需要额外加工转接件即可完成对接；方形底座的边长尺寸控制在紧凑范围内，四个安装孔的孔距适配常见的设备面板安装孔位布局，沉头孔的深度能够保证螺栓安装后头部不突出底座表面，不会影响周边其他元件的布局。整体结构的转角半径经过优化，既保证了流道的顺畅性，也控制了接头整体的占用空间，在空间紧凑的设备内部管路布局中，不会和周边的管路、元件产生干涉。

　　在细节设计上，法兰端面和方座安装面都预留了足够的加工余量基准，后续生产过程中可以通过精加工保证两个连接端面的平面度以及相对位置精度，避免因为端面倾斜导致密封失效或者安装错位。弯管段的外壁过渡圆角做了圆滑处理，没有尖锐棱角，既可以减少生产过程中的应力集中，也能避免装配维护时划伤操作人员。整体结构没有多余的冗余设计，所有结构特征都服务于连接、固定、导流的核心功能，在满足使用强度要求的前提下尽可能控制整体重量，适合在轻量化要求的小型设备、移动检测设备的管路系统中使用。

　　实际选型应用时，需要根据管路的工作压力、介质特性匹配对应的材质，常规水气管路场景可选用普通碳钢材质做表面防锈处理，腐蚀介质场景可选用不锈钢或者工程塑料材质，密封件则根据介质温度、化学兼容性选择对应的垫片材质。安装过程中，法兰端的螺栓需要按照对角顺序逐步拧紧，保证密封垫片受力均匀，方座端的固定螺栓也需要保证拧紧力矩一致，避免底座因为受力不均产生变形，影响接口的密封性能。
