多通路口径集成式重型泵体铸件结构

这款泵体铸件的结构设计完全围绕大流量流体输送工况的实际需求展开，从安装边界来看，底部带安装孔的支脚直接对应混凝土基座的预埋螺栓间距，支脚与主体连接处的加强筋做了变厚度过渡处理，避免铸件冷却过程中出现应力集中开裂，同时能承受满负载运行时的管路振动载荷，四百公斤级的铸钢材质选型，也匹配了高压工况下的壳体强度要求，避免长期承压出现壳体蠕变变形。

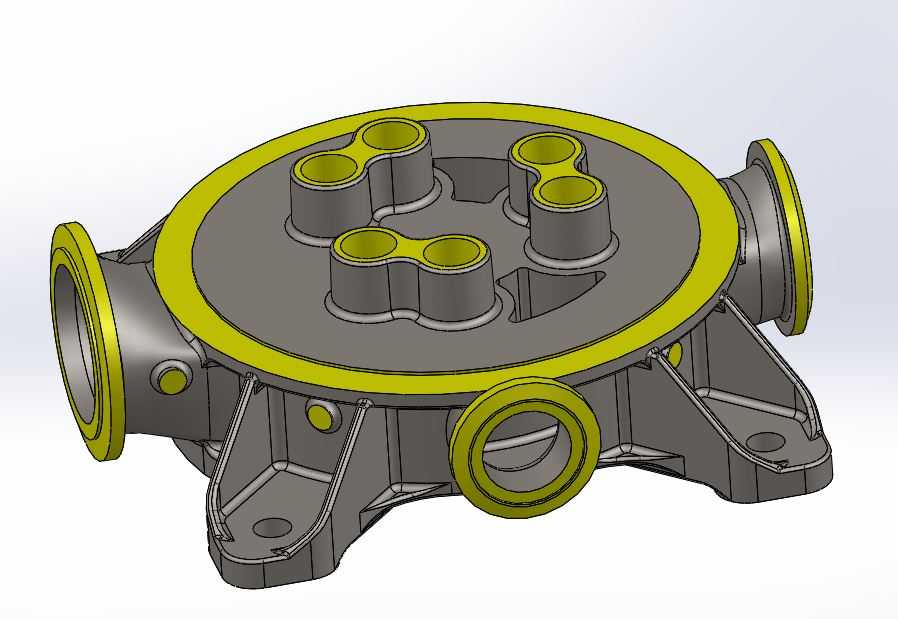

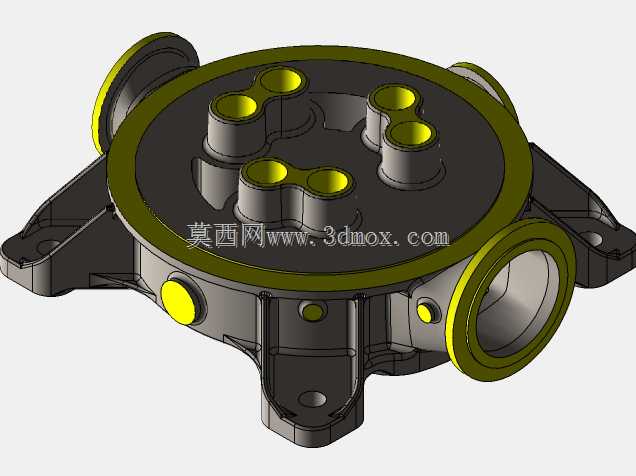

从接口布局来看，顶部的六个凸起接口分为两组双联式布置，分别对应不同的流体通路，可实现多支路介质的同步汇入或分流，侧面的三个大口径法兰接口分别作为主进液、主出液以及旁通回路接口，所有接口的密封面都预留了机加工余量，法兰边缘的凸台结构既可以增强接口刚性，也能为密封垫片提供定位基准，避免安装时垫片移位造成泄漏。

设计过程中优先考虑了流道的平顺性，壳体内部的型腔做了圆弧过渡处理，减少介质在壳体内流动时的湍流损失，降低运行过程中的水力噪声与能量损耗，侧面预留的小尺寸螺纹孔位，可用于安装压力检测、温度检测或者排气阀组件，无需后期在壳体上额外钻孔攻丝，破坏壳体的整体承压性能。

这类泵体结构多用于矿山给排水、大型工业循环水系统或者重油输送场景，安装时需要提前核对各接口的朝向与管路走向，底部支脚的安装面需要做水平度校准，避免管路对接时产生额外的偏载应力作用在法兰接口上，长期运行时也能减少密封面的渗漏概率。壳体顶部的接口分组设计，还可以根据实际工况需求，封堵部分支路实现不同通路组合的适配，无需重新更换泵体壳体，提升了部件的通用适配性。整体壁厚的设计做了差异化处理，承压高的主腔区域壁厚更大，支脚、法兰边缘等应力集中区域做了局部加厚，非承压的外表面区域适当减薄，在保证整体结构强度的前提下控制铸件整体重量，降低材料成本与安装吊装难度。
