格兰富循环阀齿轮集成外壳装置

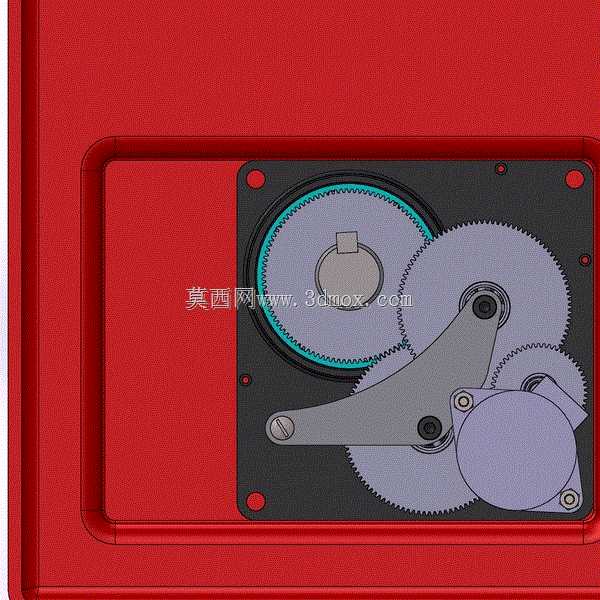

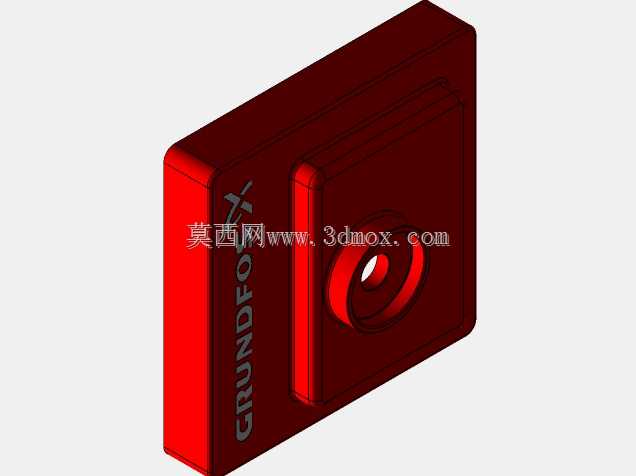

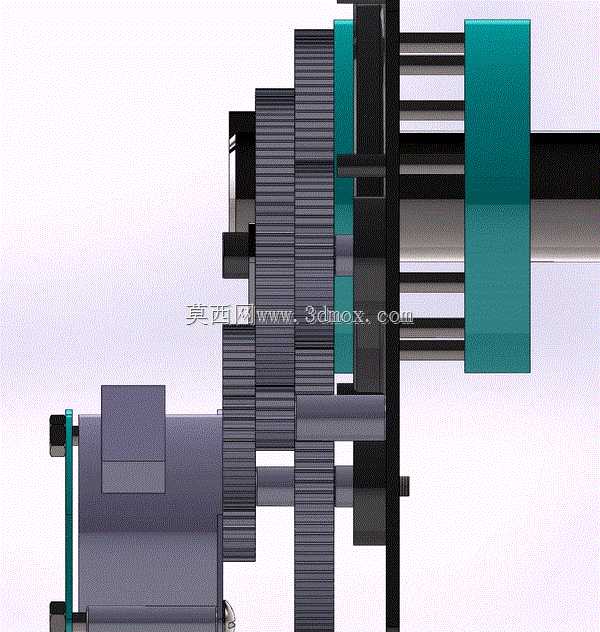

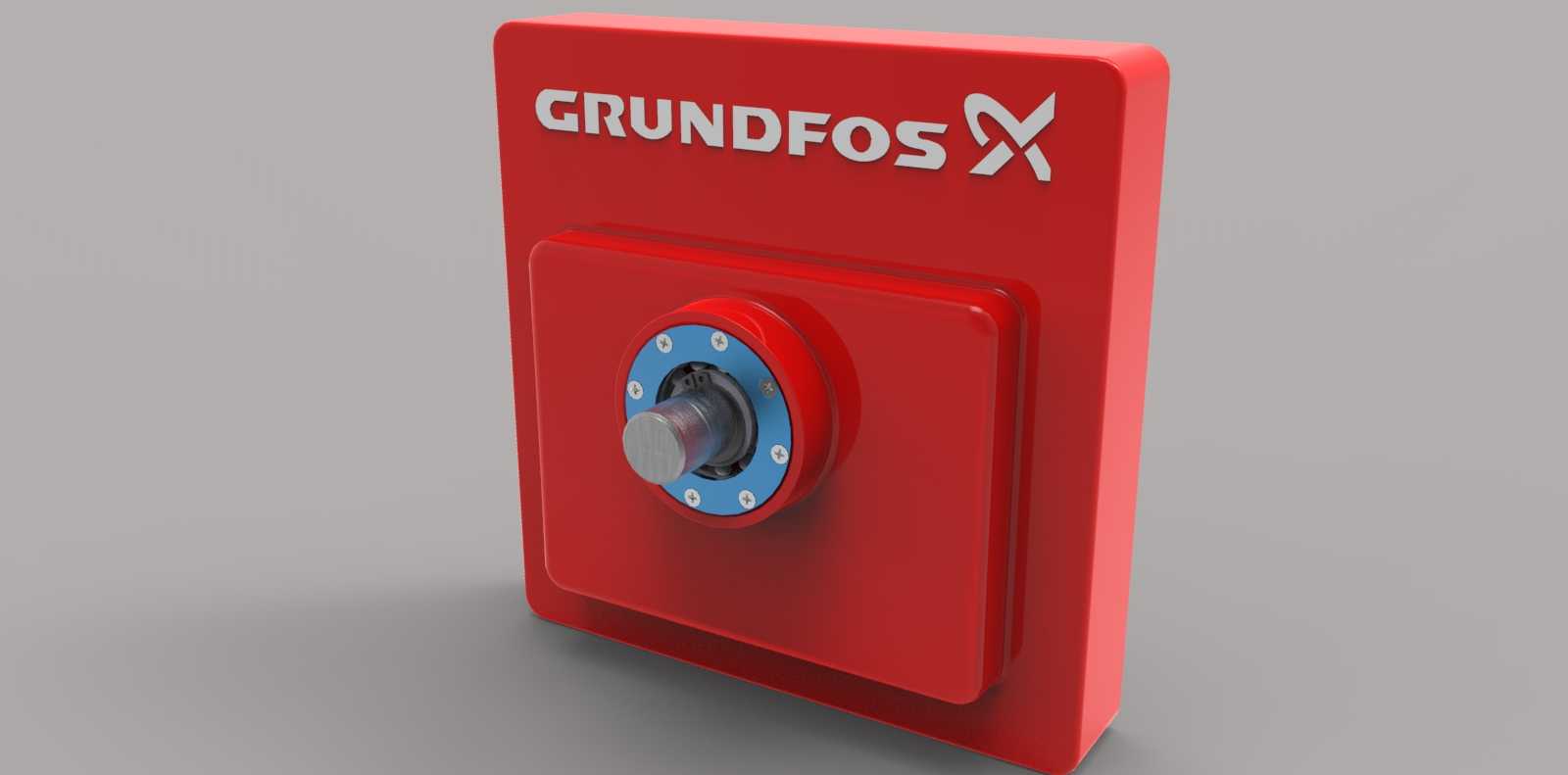

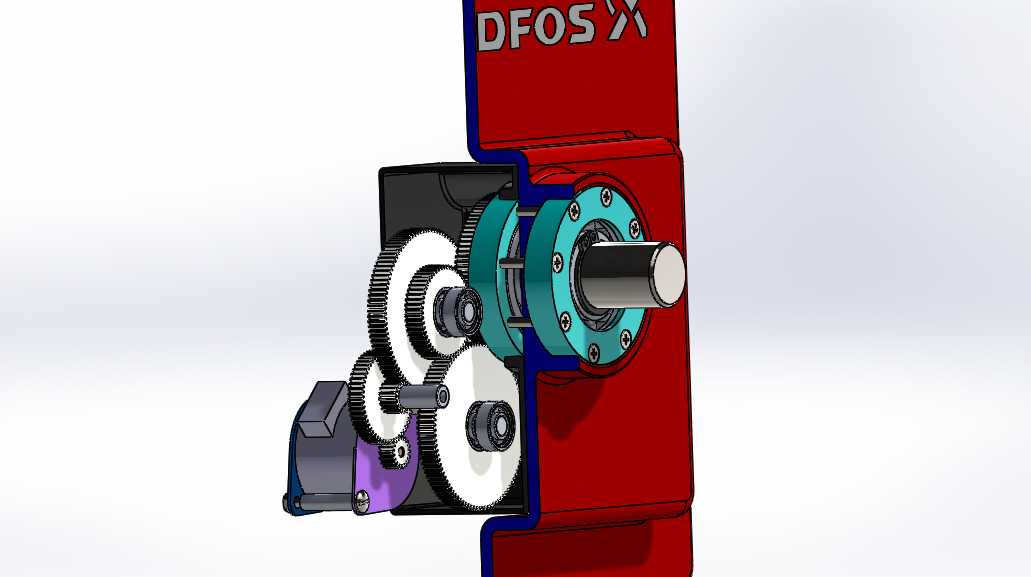

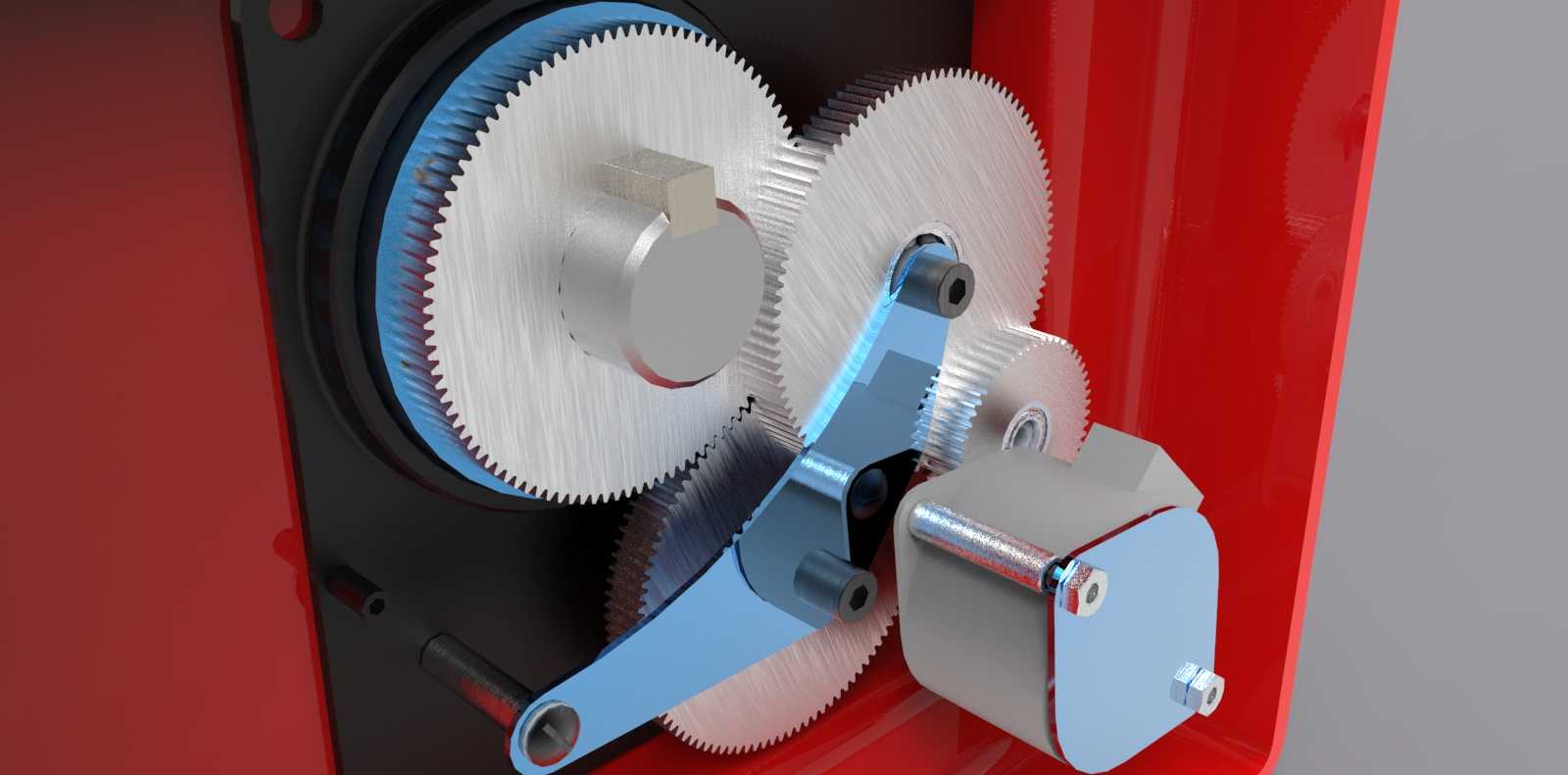

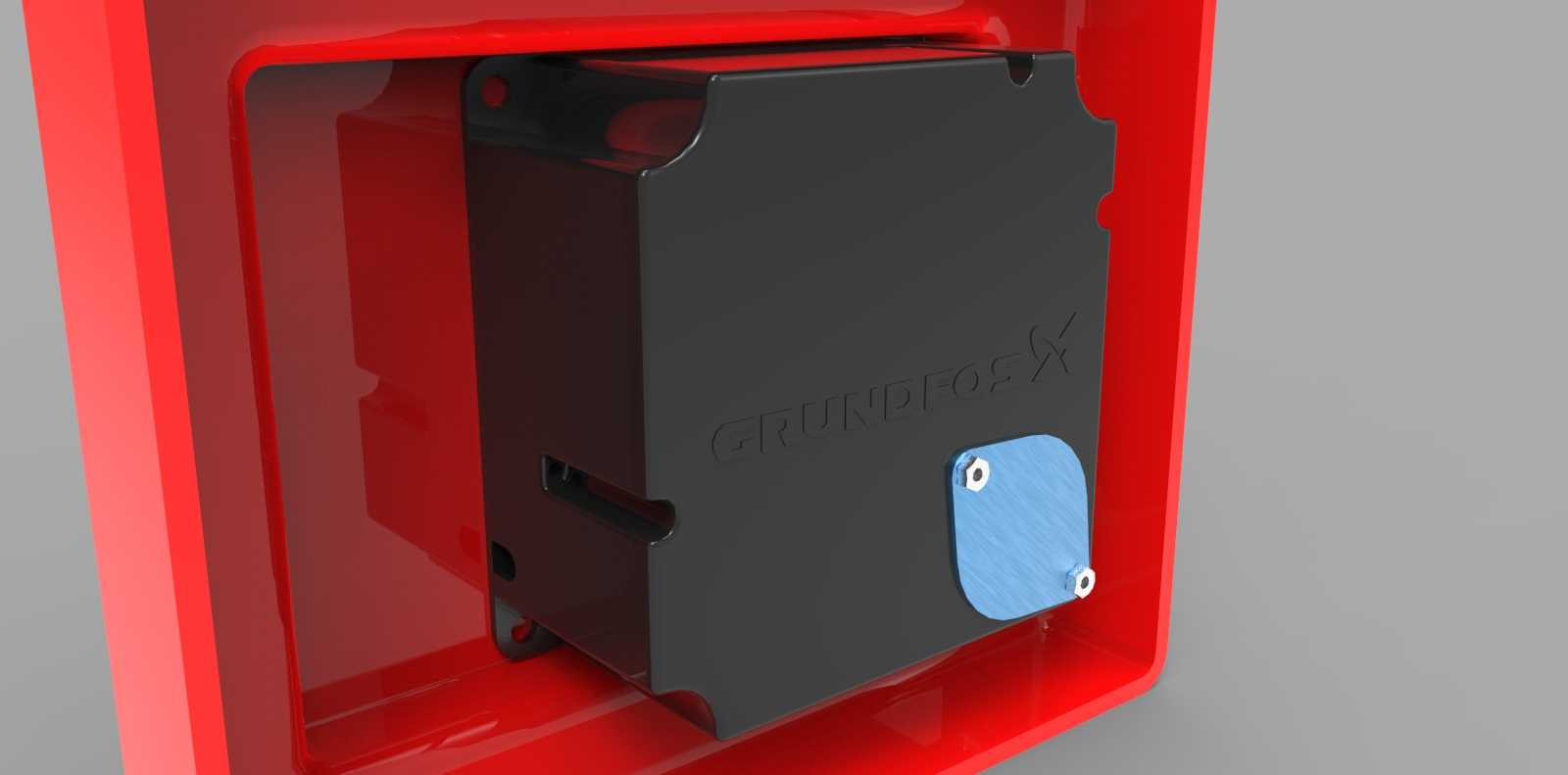

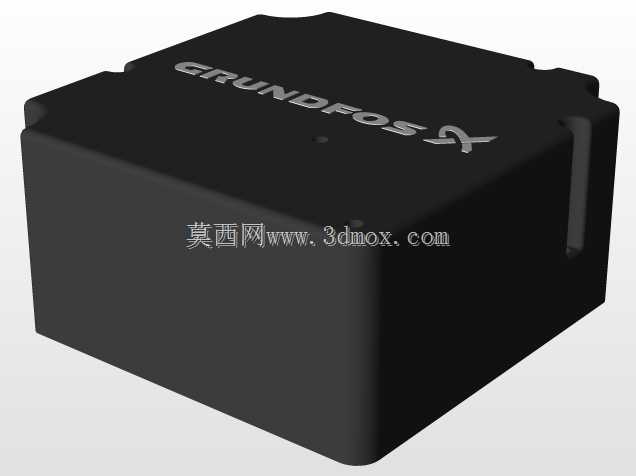

这款集成式循环阀齿轮装置，核心是将循环阀的齿轮传动组件完全集成到独立外壳盒中，在流体输送配套的传动环节里，这类结构常应用在小型循环泵的流量调节单元上，用来精准控制循环管路的通断与流量调节精度。从实际工况适配来看，装置的扭矩输出设定在1rpm转速下可达到20Nm，允许±1Nm的误差区间，这个参数刚好匹配民用供水、小型暖通循环系统里阀件调节的扭矩需求，不会因为扭矩过大导致阀瓣密封件磨损，也不会因为扭矩不足出现阀件卡滞、调节不到位的问题。允许的转速工作范围在500到1500rpm之间，覆盖了绝大多数小型循环系统配套齿轮传动的常规转速区间，不管是户用采暖循环的低转速长时间运行，还是小型工业循环管路的间歇性调节工况，都能适配对应的传动转速要求。外壳的整体尺寸设定为105x106x50mm，这个尺寸边界在设计时充分考虑了安装空间的兼容性，既可以直接嵌入到格兰富对应系列泵体的预留安装位，也可以作为独立阀组单元安装在管路旁侧，不会占用过多的管路排布空间，外壳采用方正的盒式结构，安装面做了平整处理，不管是螺栓固定还是卡扣快装都能找到对应的安装基准面。设计思路上没有采用传统的齿轮组件外露加独立阀壳的分体结构，而是把齿轮传动腔和阀件安装腔整合到同一个外壳内部，一方面减少了分体结构之间的密封连接点，降低了传动部位进灰、遇水锈蚀的概率，另一方面集成式结构省去了分体安装时的对位调整步骤，现场装配时只需要对接输入轴和管路接口即可，能大幅缩短现场安装的调试时间。外露的轴端做了法兰式安装定位结构，蓝色的定位圈上均匀分布固定孔，用来对接外部的驱动输入部件，轴端的输出部位做了防锈处理，长期在潮湿的泵房环境下也不会出现锈死无法拆卸的问题。外壳表面做了醒目红色的涂层处理，一方面和泵体主体的品牌视觉风格统一，另一方面在管路排布复杂的设备间里，醒目的红色也能方便运维人员快速找到阀组调节位置，日常巡检时可以快速定位部件状态。
